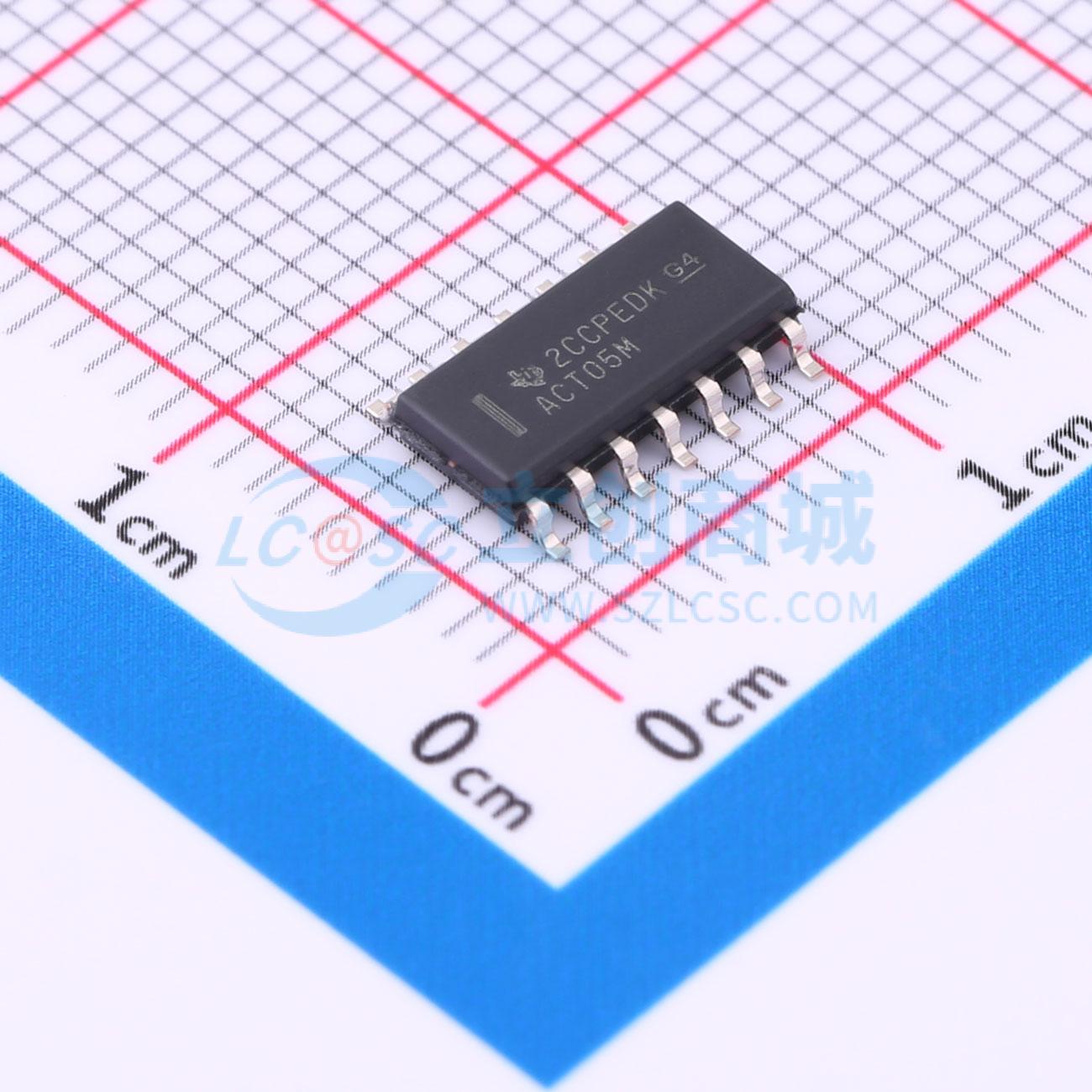

温馨提醒：图片仅供参考，商品以实物为准
CD74ACT05M96
六反相器，带开漏输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74ACT05 具有 TTL 兼容型 CMOS 输入和开漏输出的 6 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74ACT05M96
- 商品编号
- C2870691
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.187克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | 24mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出低电平(VOL) | 500mV | |
| 传播延迟(tpd) | 10.8ns@5V,50pF | |
| 系列 | 74ACT | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | - |
商品概述
ACT05器件包含六个独立反相器，实现布尔函数Y = 非A。开漏输出需要上拉电阻才能正常工作，可连接其他开漏输出来实现低电平有效线或或高电平有效线与功能，提供CD54ACT05 F封装、074ACT05 E或M封装规格。
商品特性
- 输入与TTL电平兼容
- 兼具双极型F、AS、S系列的速度，功耗大幅降低
- 可扇出至15个F类器件
- 采用防SCR闩锁的CMOS工艺与电路设计
- 可承受超过2kV的ESD防护
- 所有未使用的输入必须接VCC或GND，可保证器件正常工作
- 测试开关特性的条件为VCC=5V±0.5V，CL=50pF
- 可验证在85℃具备最小50Ω传输线驱动能力，在125℃具备最小75Ω传输线驱动能力
