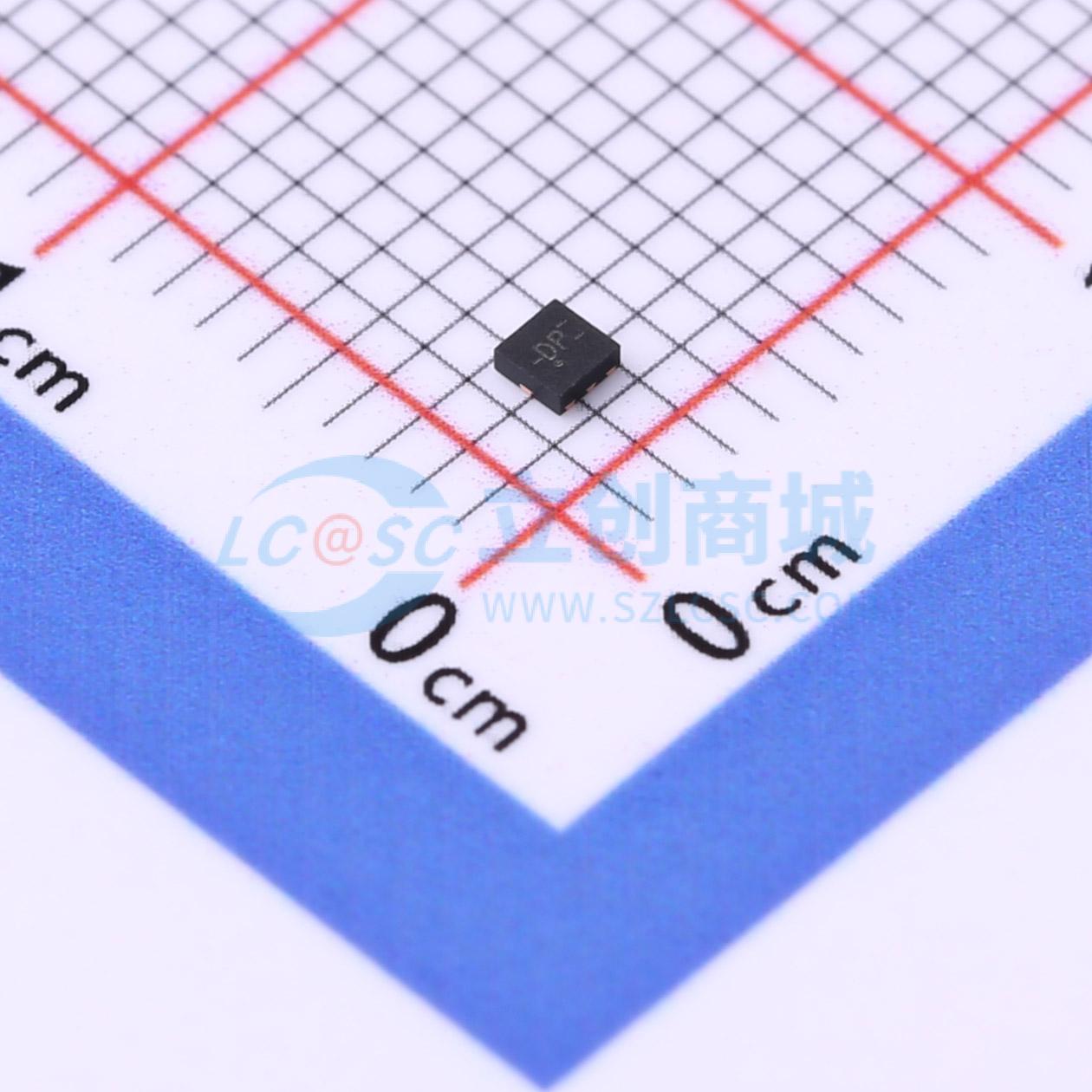

SN74LVC1G74RSE2实物图

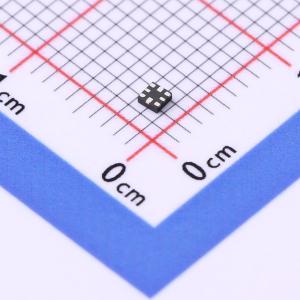

  • SN74LVC1G74RSE2商品缩略图
  • SN74LVC1G74RSE2商品缩略图
  • SN74LVC1G74RSE2商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G74RSE2

SN74LVC1G74RSE2

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
SN74LVC1G74 具有清零和预设功能的单路上升沿触发 D 型触发器
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G74RSE2
商品编号
C2870722
商品封装
UQFN-8(1.5x1.5)​
包装方式
编带
商品毛重
0.067克(g)

商品参数

属性参数值
商品目录触发器
类型D-型
触发沿上升沿
工作电压1.65V~5.5V
时钟频率(fc)200MHz
功能置位和复位
元件数1
每个元件位数1
输出类型互补型
属性参数值
传播延迟(tpd)4.4ns@5V,50pF
系列74LVC系列
灌电流(IOL)32mA
拉电流(IOH)32mA
静态电流(Iq)10uA
输入电容5pF
工作温度-40℃~+85℃
建立时间1.3ns
保持时间500ps

商品概述

这款单路上升沿触发 D 类触发器需在 1.65V 至 5.5V VCC 下运行。 NanoFree™ 封装技术是 IC 封装概念的一项重大突破,它将硅晶片用作封装。 预设 (PRE) 或清零 (CLR) 输入端的低电平将会设置或重置输出,而不受其他输入端的电平的影响。当 PRE 和 CLR 处于非活动状态(高电平)时,数据 (D) 输入处满足设置时间要求的数据将传输到时钟脉冲正向缘上的输出处。时钟触发在一定电压电平下发生,与时钟脉冲的上升时间没有直接关系。经过保持时间间隔后,可以更改 D 输入端的数据而不影响输出端的电平。 该器件完全符合使用 Ioff 的部分断电应用的规范要求。Ioff 电路禁用输出,从而可防止其断电时破坏性电流从该器件回流。

商品特性

  • 采用 NanoFree™ 封装
  • 支持 5V VCC 运行
  • 输入接收高达 5.5V 的电压
  • 支持向下转换到 VCC
  • 电压为 3.3V 时,tpd 最大值为 5.9ns
  • 低功耗,ICC 最大值为 10μA
  • 电压为 3.3V 时,输出驱动为 ±24mA
  • VOLP(输出接地反弹)典型值小于 0.8V(VCC = 3.3V、TA = 25℃ 时)
  • VOHV(输出 VOH 下冲)典型值大于 2V(VCC = 3.3V、TA = 25℃ 时)
  • Ioff 支持带电插入、局部关断模式和后驱动保护
  • 闩锁性能超过 100mA,符合 JESD 78 II 类规范
  • ESD 保护性能超过 JESD 22 规范要求
    • 2000V 人体放电模型
    • 200V 机器放电模型
    • 1000V 充电器件模型

应用领域

  • 服务器
  • LED 显示屏
  • 网络交换机
  • 电信基础设施
  • 电机驱动器
  • I/O 扩展器
