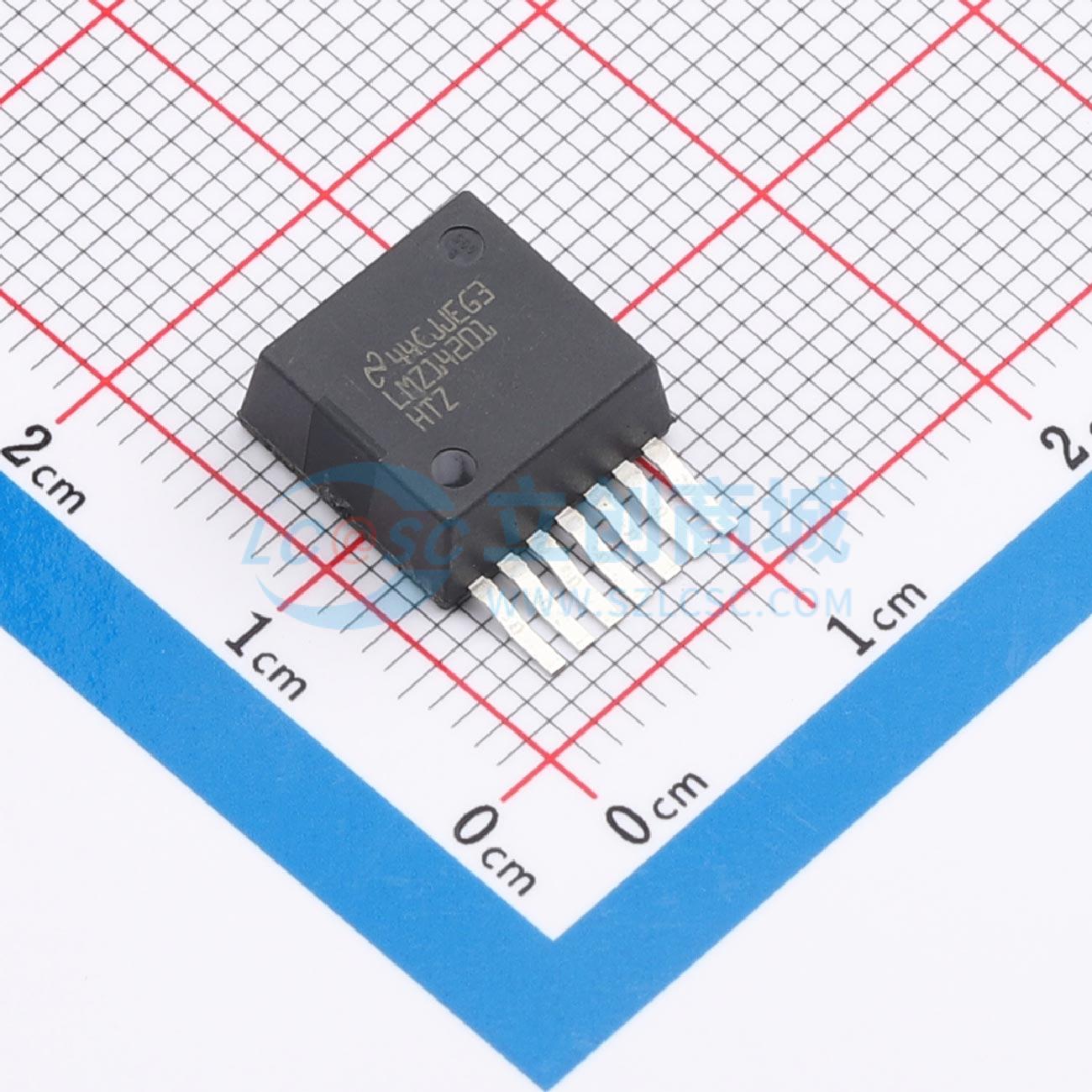

温馨提醒：图片仅供参考，商品以实物为准

LMZ14201HTZE/NOPB

6V至42V、1A高输出电压电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ14201H SIMPLE SWITCHER® 6V 至 42V、1A 高输出电压电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ14201HTZE/NOPB
商品编号: C2870739
商品封装: TO-PMOD-7
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LMZ14201H SIMPLE SWITCHER 电源模块是一款易于使用的降压直流/直流解决方案，可驱动高达 1A 的负载，并具有出色的电源转换效率、线路和负载调节以及输出精度。LMZ14201H 采用创新型封装，可提高热性能并支持手工或机器焊接。 LMZ14201H 支持 6V 至 42V 的输入电压轨范围，可提供低至 5V 的高精度可调节输出电压。LMZ14201H 仅需三个外部电阻和四个外部电容器即可完善电源解决方案。LMZ14201H 的设计可靠而稳健，并且具有以下保护特性：热关断、输入欠压锁定、输出过压保护、短路保护、输出限流以及预偏置输出的启动功能。单个电阻最高可将开关频率调节至 1MHz。

商品特性

集成屏蔽式电感器
简单的 PCB 布局
采用外部软启动和精密使能端实现灵活启动排序，防止浪涌电流
输入 UVLO 和输出短路保护
-40°C 至 125°C 的结温范围
便于装配和制造的单个外露焊盘和标准引脚分配
低输出电压纹波
引脚对引脚兼容系列：LMZ14203H/2H/1H（42V 最大 3A、2A、1A）、LMZ14203/2/1（42V 最大 3A、2A、1A）、LMZ12003/2/1（20V 最大 3A、2A、1A）
完全支持 WEBENCH power designer
输出电流高达 1A
输入电压范围：6V 至 42V
输出电压低至 5V
效率高达 97%
高效率有效降低系统产生的热量
无需补偿
低封装热阻
低辐射 EMI（经 EN 55022 B 类标准测试）

应用领域

中间总线转换为 12V 和 24V 电源轨
时间关键型项目
空间受限且散热要求较高的应用
负输出电压应用

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	6V~42V
	输出电压(Vout)	5V~30V
	输出电流(最大值)	1A

	属性	参数值
	转换效率	97%
	静态电流(Iq)	1mA
	纹波噪声	8mVp-p
	特性	短路保护；过流保护；过热保护；欠压保护；过压保护
	工作温度	-40℃~+125℃
