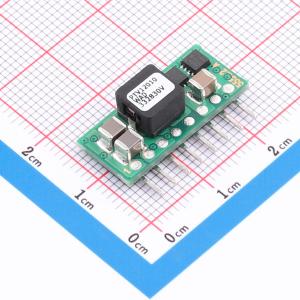

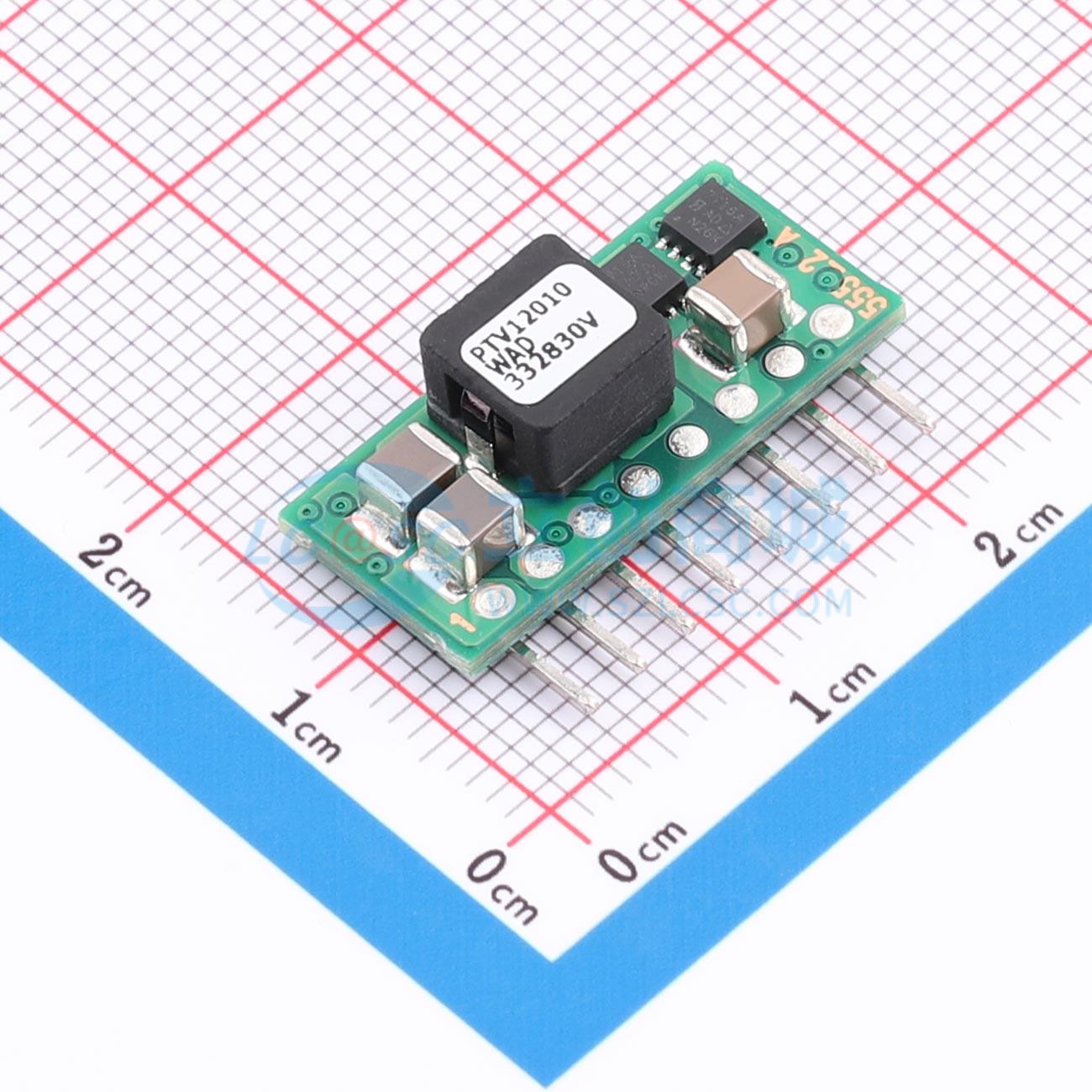

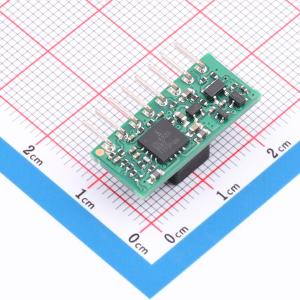

PTV12010WAD

描述: PTV12010W 1.2 至 5.5V 8A 的 12V 输入非隔离宽调节 SIP 模块
品牌名称: TI(德州仪器)
商品型号: PTV12010WAD
商品编号: C2872285
商品封装: SIP-8
包装方式: 托盘
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源模块
	类型	-
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	10.8V~13.2V
	转换效率	92%
	输出电压(Vout)	1.2V~5.5V
	输出电压精度	±2%
	输出电流(最大值)	8A

	属性	参数值
	静态电流	-
	纹波噪声	20mVp-p
	开关频率	325kHz
	最大容性负载	3300uF
	工作温度	-40℃~+85℃
	长度	-
	宽度	-
	高度	-
	功能特性	上电时序控制；欠压保护；过流保护；可编程输出电压；过热保护

商品概述

PTV12010系列非隔离电源模块属于全新的完整直流/直流开关稳压器模块类别。这些模块将高性能与双面表面贴装结构相结合，使设计人员能够灵活地使用现货目录产品为最复杂的多处理器数字系统供电。 PTV12010系列采用8引脚单列直插式封装（SIP）。SIP封装尺寸可最小化电路板空间，为对空间要求较高的应用提供了另一种封装选择。该系列模块由12V输入总线供电，可进行降压转换，输出电压范围广泛，输出电流最高可达8A。后缀为W的产品输出电压可在1.2V至5.5V范围内任意设置。后缀为L的产品调节范围为0.8V至1.8V。输出电压可通过单个外部电阻进行设置。该系列具备Auto-Track™功能。Auto-Track™通过使多个模块的输出电压在电源开启和关闭期间能够精确地相互跟踪，或跟踪任何外部电压，简化了电源系统中电源电压排序的任务。其他工作特性包括开/关禁止功能，以及能够在已有输出电压或预偏置的情况下启动。非锁存过流保护和过温关断功能可防止负载故障。目标应用包括集成了行业高速DSP、微处理器和总线驱动器的复杂多电压、多处理器系统。

商品特性

8A输出电流
12V输入电压，宽输出电压调节范围（1.2V至5.5V）/（0.8V至1.8V）
效率高达93%
开/关禁止功能
预偏置启动
欠压锁定
Auto-Track™排序功能
输出过流保护（非锁存、自动复位）
工作温度：-40℃至85℃
安全机构认证：UL/IEC/CSA - 22.2 60950 - 1
与POLA™联盟兼容

应用领域

多电压数字系统
高端计算
网络12V中间总线架构
