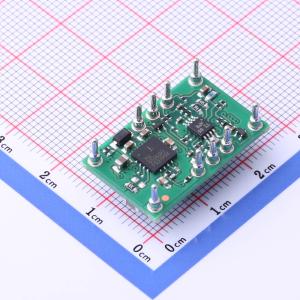

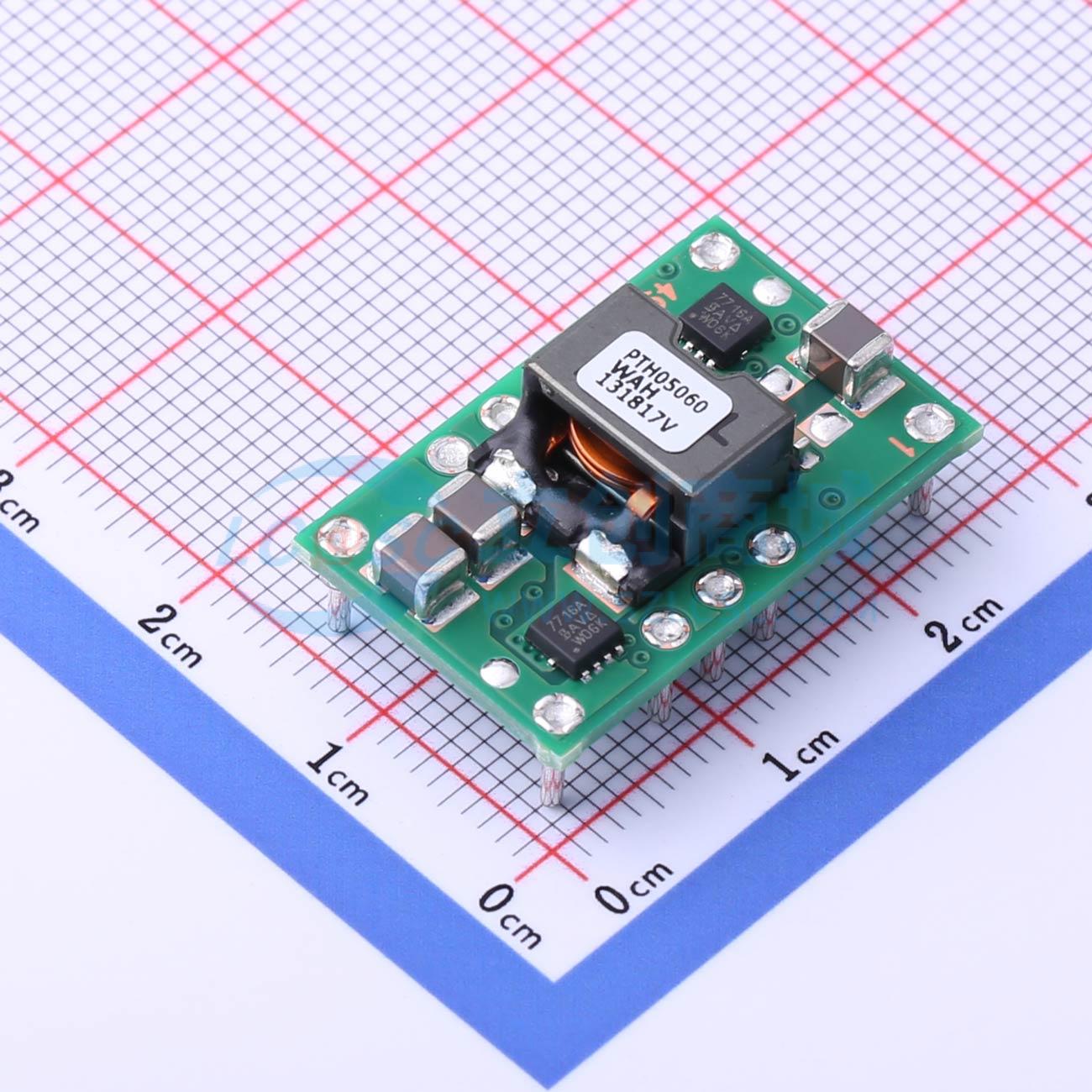

PTH05060WAH

10A、5V输入非隔离宽输出可调电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTH05060W 10A、5V 输入、非隔离、宽输出调节电源模块
品牌名称: TI(德州仪器)
商品型号: PTH05060WAH
商品编号: C2872744
商品封装: DIP-10
包装方式: 托盘
商品毛重: 7.4克(g)

商品参数

商品概述

PTH05060W非隔离电源模块体积小巧，但性能卓越且灵活性高。其高输出电流、紧凑的占位面积和行业领先的特性，为系统设计师提供了一款适用于为复杂多处理器数字系统供电的多功能模块。该产品采用双面表面贴装结构，可在5V输入总线电压下实现高达10A输出电流的高性能降压电源转换。输出电压可调，通过单个电阻可将其设置在0.8V至3.6V范围内的任意值。该系列具备Auto - Track™排序功能。Auto - Track通过使模块在电源开启和关闭期间相互跟踪或跟踪任何外部电压，简化了电源系统中电源电压排序的任务。其他操作特性包括开/关禁止、裕量上调/下调控制，以及在已有输出电压或预偏置情况下启动的能力。为确保严格的负载调节，还提供了输出电压检测功能。非锁存过流跳闸用作负载故障保护。目标应用包括集成了行业高速DSP、微处理器和总线驱动器的复杂多电压、多处理器系统。

商品特性

高达10A输出电流
5V输入电压
宽输出电压调节范围（0.8V至3.6V）
效率高达96%
150W/in³功率密度
开/关禁止
输出电压检测
预偏置启动
裕量上调/下调控制
欠压锁定
Auto - Track™排序
输出过流保护（非锁存、自动复位）
工作温度：-40至+85℃
与DSP兼容的输出电压
安全机构认证：UL 1950、CSA 22.2 950、EN60950 VDE（待认证）
负载点联盟（POLA）兼容

优惠活动

购买数量

(20个/托盘，最小起订量 1 个)

个

起订量：1 个20个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源模块
	功能类型	降压型
	输出通道数	1
	工作电压(Vin)	4.5V~5.5V
	输出电压精度	±2%
	输出电压(Vout)	800mV~3.6V
	输出电流(最大值)	10A
	转换效率	94%

	属性	参数值
	最大容性负载	5500uF
	静态电流(Iq)	10mA
	开关频率	300kHz
	纹波噪声	25mVp-p
	特性	过流保护；过热保护
	长度	25.4mm
	宽度	15.75mm
	工作温度	-40℃~+85℃
