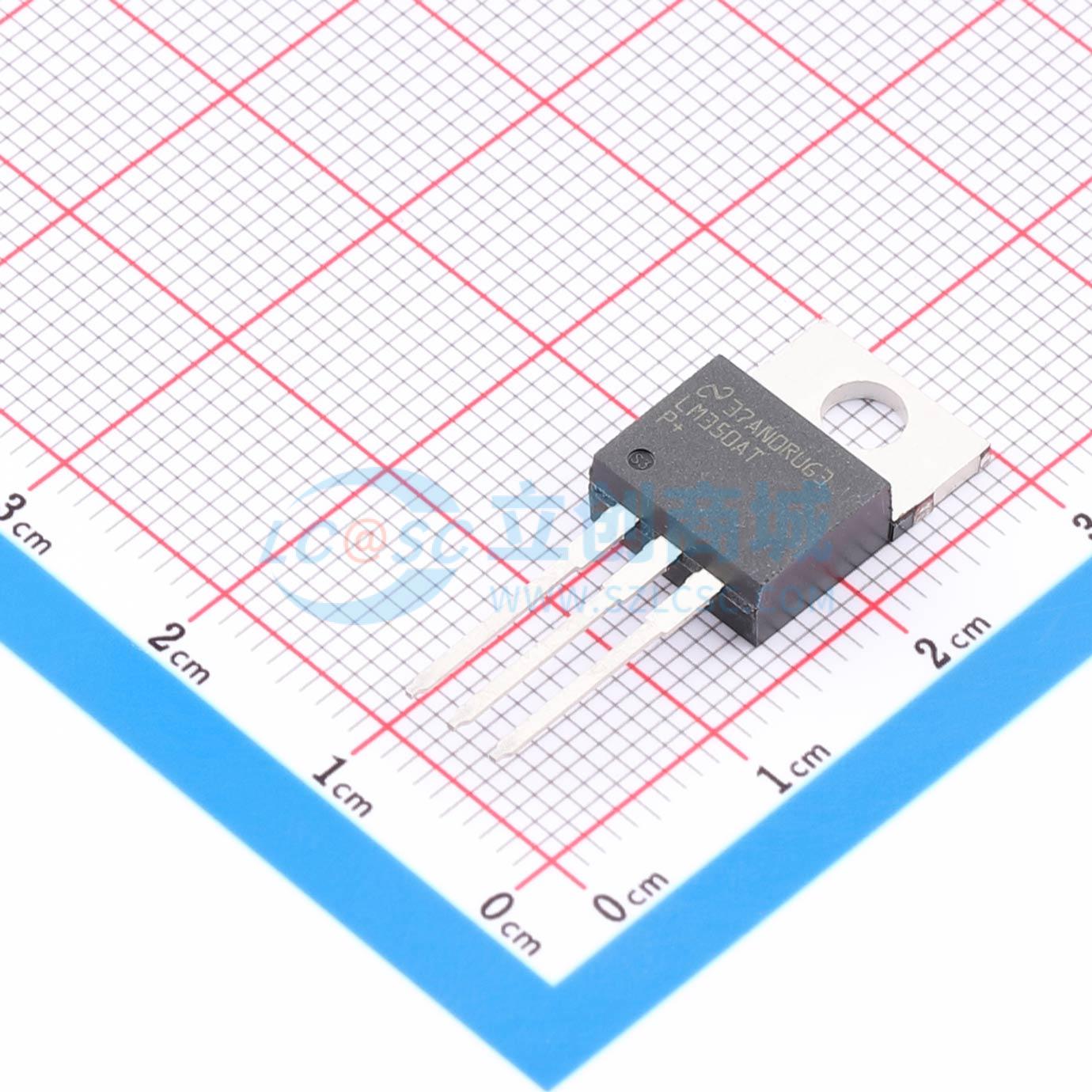

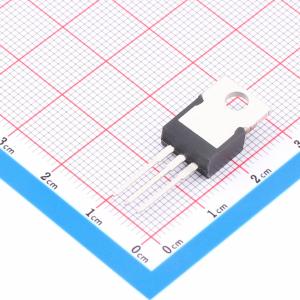

LM350AT/NOPB

商品概述

LM150系列可调式三端正电压稳压器能够在1.2V至33V的输出范围内提供超过3A的电流。它们使用极其简便，仅需两个外部电阻即可设置输出电压。此外，其线路和负载调节性能可与分立设计相媲美。而且，LM150采用标准晶体管封装，易于安装和操作。

除了比固定稳压器具有更高的性能外，LM150系列还提供只有集成电路才具备的全面过载保护功能。芯片上集成了限流、热过载保护和安全工作区保护。即使调节端意外断开，所有过载保护电路仍能完全正常工作。

通常情况下，除非设备距离输入滤波电容超过6英寸，此时需要一个输入旁路电容，否则无需使用电容。可以添加一个输出电容来改善瞬态响应，而对调节引脚进行旁路则可提高稳压器的纹波抑制能力。

除了替代固定稳压器或分立设计外，LM150还可用于各种其他应用。由于稳压器是“浮动”的，仅检测输入到输出的压差，因此只要不超过最大输入输出压差，即避免输出短路，就可以对几百伏的电源进行稳压。

通过在调节引脚和输出之间连接一个固定电阻，LM150可用作精密电流稳压器。通过将调节端接地，可实现具有电子关断功能的电源，此时输出被设置为1.2V，大多数负载的电流消耗很小。

LM150系列中后缀为NDS的产品采用标准钢制TO - 3封装，而后缀为NDE的产品采用TO - 220塑料封装。LM150的工作结温范围为 - 55°C ≤ TJ ≤ +150°C，LM350A为 - 40°C ≤ TJ ≤ +125°C，LM350为0°C ≤ TJ ≤ +125°C。
