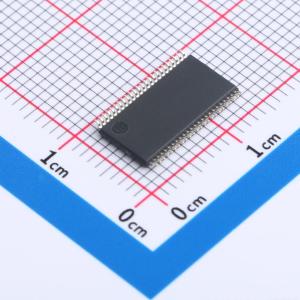

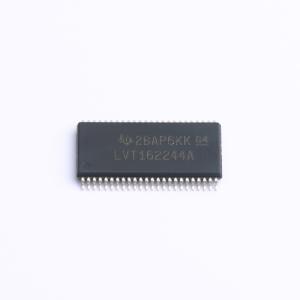

温馨提醒：图片仅供参考，商品以实物为准

SN74LVT162244ADGGR

带三态输出的3.3V ABT 16位缓冲器/驱动器

描述: SN74LVT162244A 具有 TTL 兼容型 CMOS 输入和三态输出的 16 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVT162244ADGGR
商品编号: C2872783
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

	属性	参数值
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	系列	74LVT
	工作温度	-40℃~+85℃
	静态电流(Iq)	190uA
	传播延迟(tpd)	3.4ns@3.3V,50pF
	功能特性	热插拔支持；掉电隔离；输出使能；电平转换

商品概述

LVT162244A是16位缓冲器与线路驱动器，设计用于3.3V电源电压的低压工作场景，同时可向5V系统环境提供TTL接口。该器件可配置为四个4位缓冲器、两个8位缓冲器或一个16位缓冲器使用，提供同相输出与对称的低电平有效输出使能输入。输出支持最高12mA的拉电流或灌电流，内置等效22Ω串联电阻，可降低信号过冲与下冲。当电源电压处于0V~1.5V范围时，器件在上电与掉电过程中保持高阻态；为保证电源电压高于1.5V时输出仍保持高阻态，输出使能端需通过上拉电阻接电源，电阻最小值由驱动器的灌流能力决定。该器件通过关断电流电路与上电三态设计，完全符合热插入应用要求：关断电流电路会在器件掉电时禁用输出，避免有害电流回流；上电三态电路会在上电与掉电过程中将输出置于高阻态，防止驱动器冲突。现有多种封装规格可供选择。

商品特性

输出端口内置等效22Ω串联电阻，无需外接电阻
支持混合模式信号操作，可在3.3V电源下实现5V输入输出电压
支持低至2.7V的非调节电池工作
在VCC=3.3V、TA=25℃条件下，典型输出地弹跳小于0.8V
支持热插入，配备关断电流与上电三态功能
分散式VCC与接地引脚设计，可降低高速开关噪声
直通架构可优化PCB布局
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护满足JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
上电、掉电过程中输出自动保持高阻态

应用领域

用作低压系统的16位缓冲器、线路驱动器
对接3.3V低压系统与5V TTL系统环境
适用于热插入应用场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	1
	每个元件位数	16
	通道类型	单向
