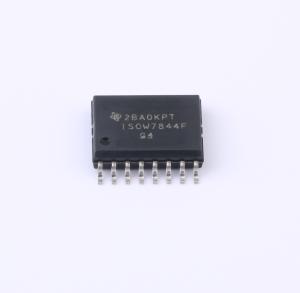

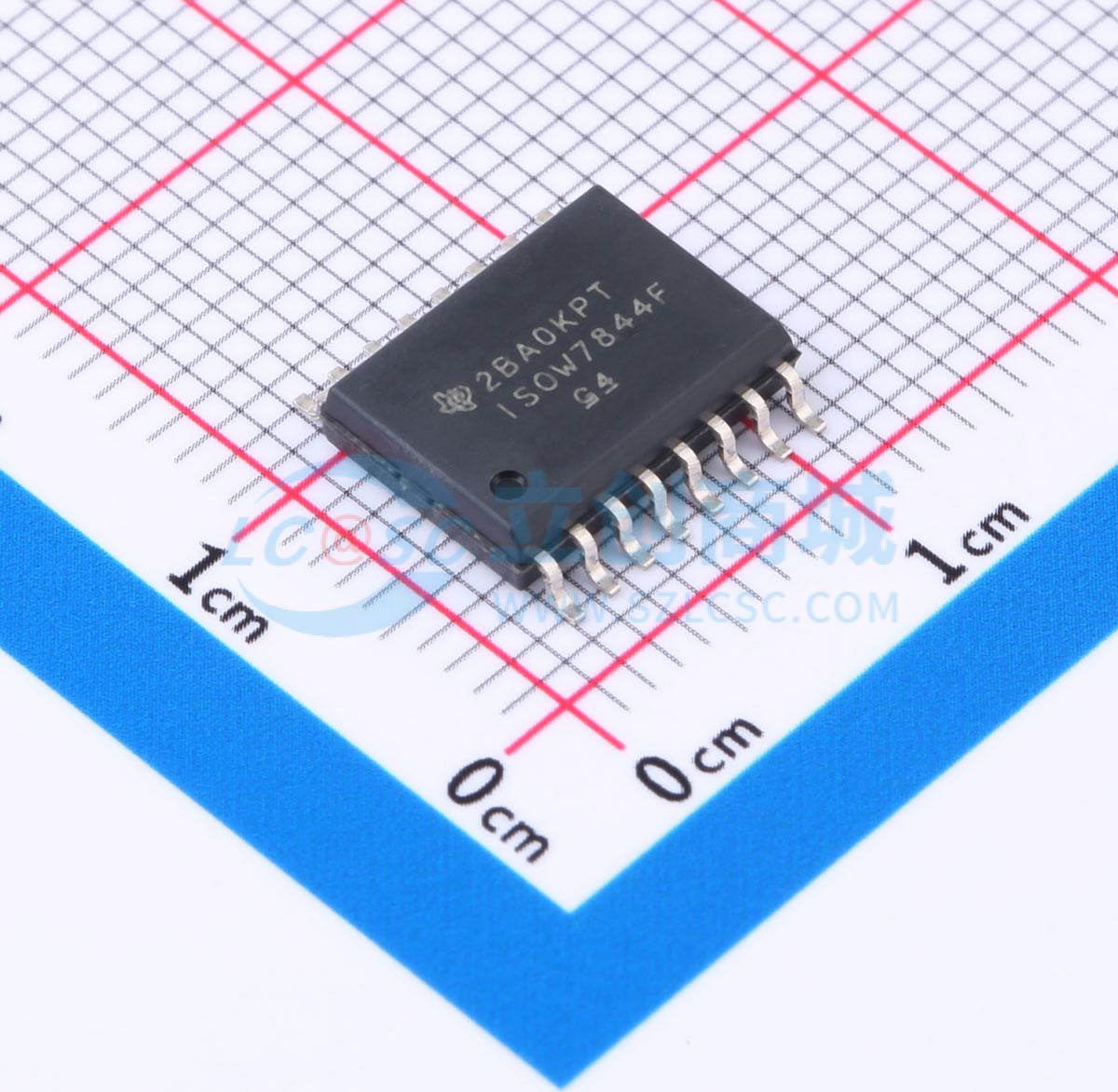

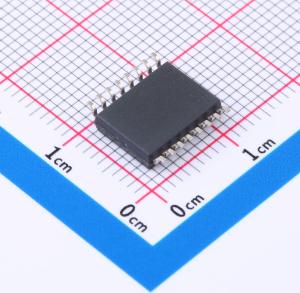

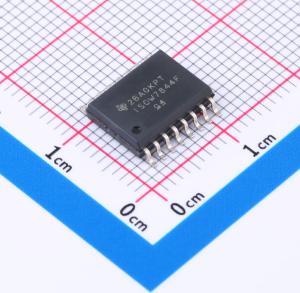

ISOW7844FDWER

ISOW784x 是一系列具有集成式高效电源转换器的高性能四通道增强型数字隔离器。集成式直流/直流转换器高效运行，提供最高可达 650 mW 的隔离式电源，可按各种输入和输出电压进行配置。因此，得益于这些器件，空间受限的隔离式设计将不再需要单独的隔离式电源。 在隔离互补金属氧化物半导体 (CMOS) 或低电压互补金属氧化物半导体 (LVCMOS) 数字 I/O 时，ISOW784x 系列器件可提供高电磁抗扰度和低辐射。该信号隔离通道具有逻辑输入和输出缓冲器，由双电容二氧化硅 (SiO₂) 绝缘栅隔开，而电源隔离使用片上变压器，采用薄膜聚合物作为绝缘材料进行隔离。提供各种正向和反向通道配置。如果输入信号丢失，不带 F 后缀的 ISOW784x 器件 默认输出高电平，而带有 F 后缀的器件默认输出低电平。 这些器件有助于防止数据总线（例如，RS - 485、RS - 232 和 CAN）或者其他电路上的噪声电流进入本地接地端以及干扰或损坏敏感电路。凭借创新型芯片设计和布线技术，该器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。电源转换器效率较高，因而能够在较高的环境温度下工作。器件采用 16 引脚 SOIC 宽体 (SOIC - WB) DWE 封装。

• 100 Mbps 数据速率
• 稳健可靠的隔离栅：
  • 在 1 kV RMS 工作电压下预计寿命超过 100 年
  • 隔离等级高达 5000 VRMS
  • 浪涌抗扰度高达 10 kV PK
  • ±100 kV/μs 最低 CMTI
• 集成式高效直流/直流转换器与片上变压器
  • 3V 至 5.5V 宽电源电压范围
  • 5V 或 3.3V 稳压输出
  • 高达 0.65W 的输出功率
  • 5V 至 5V；5V 至 3.3V：可用负载电流 ≥130 mA
  • 3.3V 至 3.3V：可用负载电流 ≥75 mA
  • 3.3V 至 5V：可用负载电流 ≥40 mA
• 软启动可限制浪涌电流
• 过载和短路保护
• 热关断
• 默认输出：高电平和低电平选项
• 低传播延迟：13 ns（典型值，5V 电源）
• 优异的电磁兼容性 (EMC)
  • 系统级 ESD、EFT 和浪涌抗扰性
  • 在整个隔离栅具有 ±8 kV IEC 61000 - 4 - 2 接触放电保护
  • 低辐射
• 16 引脚宽体 SOIC 封装
• 工作温度范围： - 40°C 至 +125°C
• 安全相关认证：
  • 符合 DIN V VDE V 0884 - 11:2017 - 01 标准的 7071 VPK 增强型隔离
  • 符合 UL 1577 标准且长达 1 分钟的 5000 VRMS 隔离
  • 符合 IEC 60950 - 1、IEC 62368 - 1 和 IEC60601 - 1 终端设备标准的 CSA 认证
  • 符合 GB4943.1 - 2011 标准的 CQC 认证
  • 符合 EN 60950 - 1 和 EN 61010 - 1 标准的 TUV 认证

• 工业自动化
• 电机控制
• 电网基础设施
• 医疗设备
• 测试和测量
