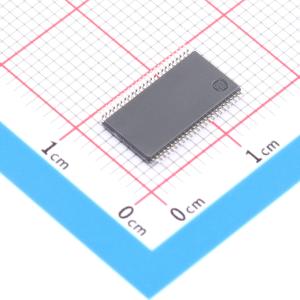

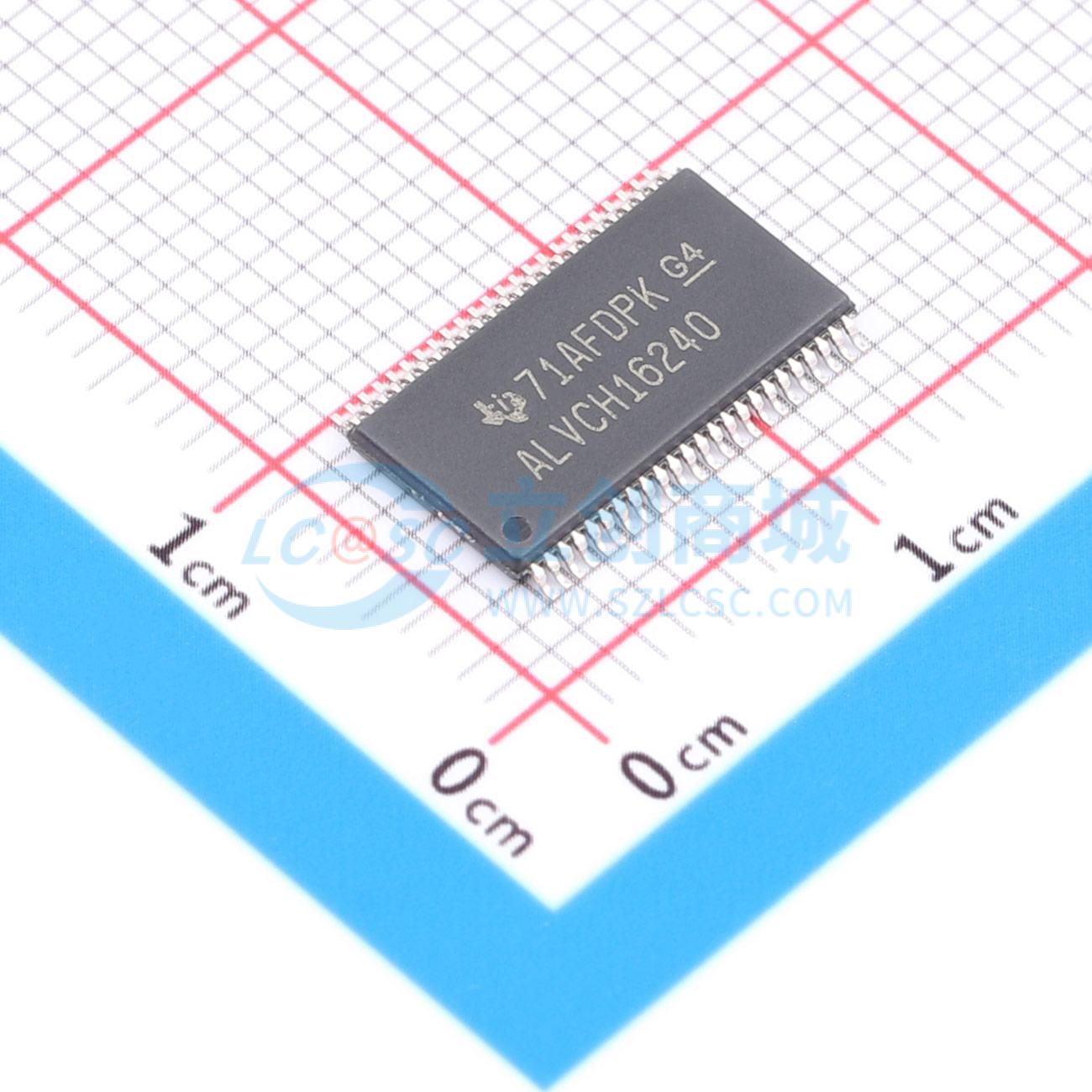

SN74ALVCH16240DGGR

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74ALVCH16240 具有总线保持和三态输出的 16 通道、1.65V 至 3.6V 反相器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH16240DGGR
商品编号: C2873183
商品封装: TSSOP-48
包装方式: 编带
商品毛重: 0.66克(g)

商品参数

商品概述

这是一款16位缓冲器/驱动器，设计用于1.65 V至 3.6 V VCC工作。SN74ALVCH16240专门设计用于提高三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能和密度。该器件可用作四个4位缓冲器、两个8位缓冲器，或一个16位缓冲器。它提供反相输出和对称的低电平有效输出使能（OE）输入。为了确保在上电或断电期间保持高阻抗状态，OE应当通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或浮空的数据输入保持在有效逻辑电平。SN74ALVCH16240的工作温度范围为-40℃至85℃。

商品特性

属于Texas Instruments Widebus家族成员
采用EPIC（增强性能注入CMOS）亚微米工艺
采用机器模型测试ESD防护超过200 V（C = 200 pF，R = 0 Ω）
闩锁性能符合JESD 17标准超过250 mA
数据输入带有总线保持功能，无需外部上拉/下拉电阻
封装选项包含塑料300密耳收缩小外形（DL）封装和薄型收缩小外形（DGG）封装

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的接收器和发射器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	4
	每个元件位数	4
	通道类型	-

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74ALVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	1ns@3.3V,50pF
	功能特性	输出使能；总线保持
