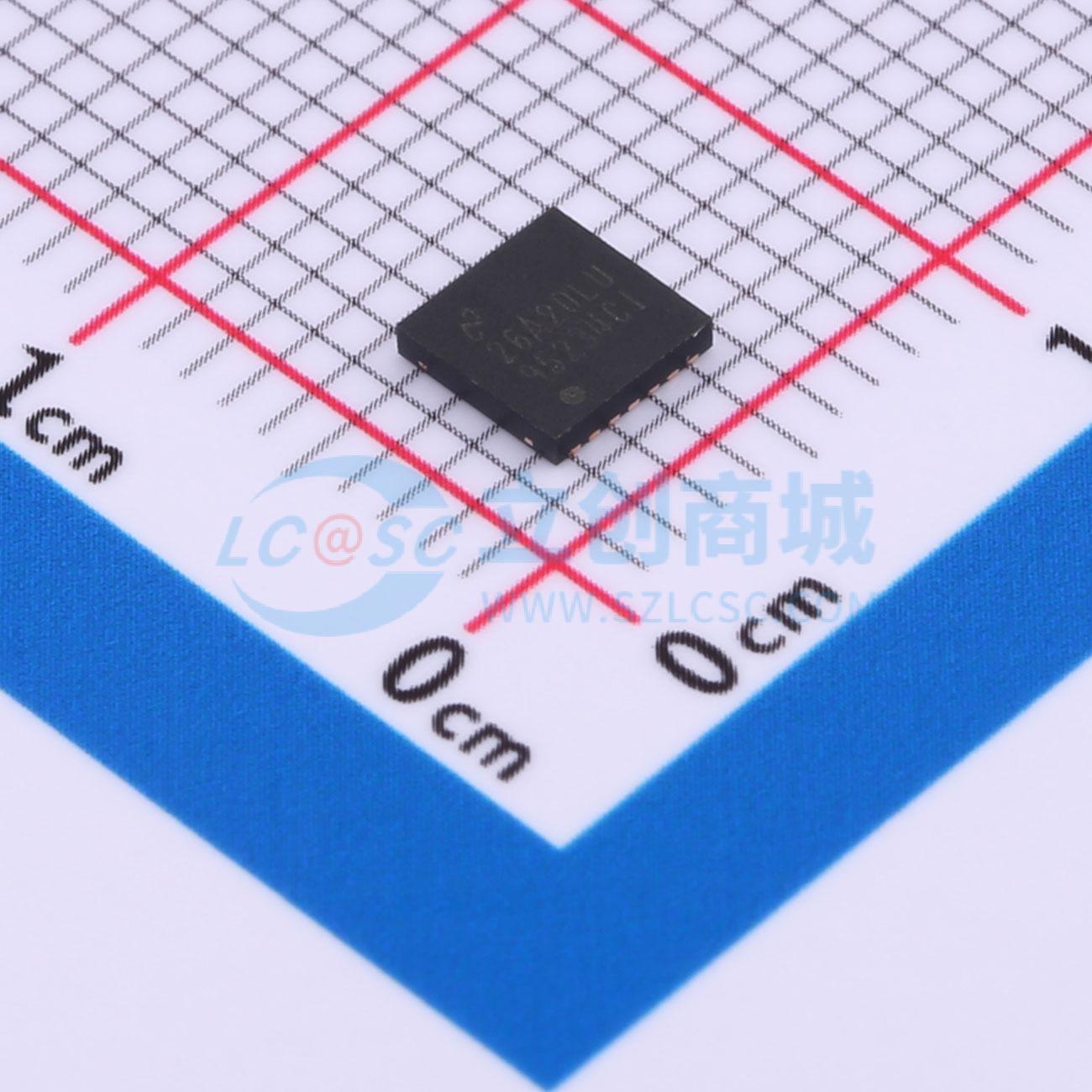

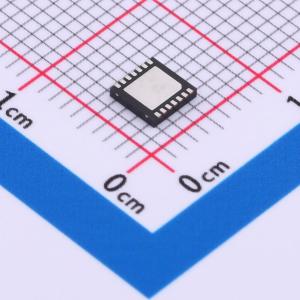

温馨提醒：图片仅供参考，商品以实物为准

LM95234CISDX/NOPB

带SMBus接口和TruTherm技术的四路远程二极管和本地温度传感器，可精确监测四个远程二极管和自身温度，具备TruTherm BJT β补偿技术

描述: LM95234 采用 TruTherm 技术且具有 SMBus 接口的 ±2°C 四路远程和本地温度传感器
品牌名称: TI(德州仪器)
商品型号: LM95234CISDX/NOPB
商品编号: C2873204
商品封装: WSON-14-EP(4x4)
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	37ms
	温度分辨率	13bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；片内数字滤波/平均处理；可配置温度输出；片内温度补偿；低功耗待机；自诊断功能

商品概述

LM95234是一款带有2线制系统管理总线（SMBus）接口的11位数字温度传感器，可高精度监测四个远程二极管以及自身的温度，集成正在申请专利的远程二极管TruTherm™ BJT beta补偿技术。四个远程二极管可以是微处理器、图形处理器或二极管连接的2N3904这类外部器件。LM95234的TruTherm BJT beta补偿技术可准确检测90nm或65nm工艺的热二极管。LM95234可输出两种不同格式的温度数据，分别对应+127.875℃/-128℃量程和0℃/255℃量程。当任何未屏蔽通道温度超过其对应的可编程限值时，LM95234的TCRIT1、TCRIT2和TCRIT3输出会被触发，可用于关闭系统、开启系统风扇或作为微控制器中断功能。TCRIT1、TCRIT2和TCRIT3引脚的当前状态可从状态寄存器回读，可使用屏蔽寄存器对TCRIT输出进行进一步控制。LM95234的两个远程温度通道带有可编程数字滤波器，另外两个远程通道使用故障队列，可在温度出现尖峰时最大限度减少不必要的TCRIT事件。为实现的灵活性和精度，LM95234的每个通道都集成寄存器，支持亚微米工艺或2N3904二极管型号选择以及偏移校正。三级地址引脚允许最多3个LM95234连接到同一个SMBus主机。LM95234集成多种节能功能，包括可编程转换速率、关断模式和禁用未使用通道。

商品特性

可精确检测4个远程IC或二极管结的温度，以及本地温度
TruTherm BJT beta补偿技术可精确检测亚微米工艺热二极管
可编程数字滤波器和模拟前端滤波器
0.125℃ LSB温度分辨率
启用数字滤波器后远程温度分辨率为0.03125℃ LSB
支持+127.875℃/-128℃和0℃/255℃远程温度量程
支持远程二极管故障检测、型号选择和偏移校正
支持屏蔽寄存器和状态寄存器
3个可编程TCRIT输出，带有可编程共用迟滞和故障队列
支持可编程转换速率、关断模式和单次转换控制
SMBus 2.0兼容接口，支持TIMEOUT
三级地址引脚
采用14-pin WSON封装

应用领域

处理器/计算机系统热管理（例如笔记本电脑、台式机、工作站、服务器）
电子测试设备
办公电子设备

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±2℃
	工作电压	3V~3.6V
	待机电流	-
