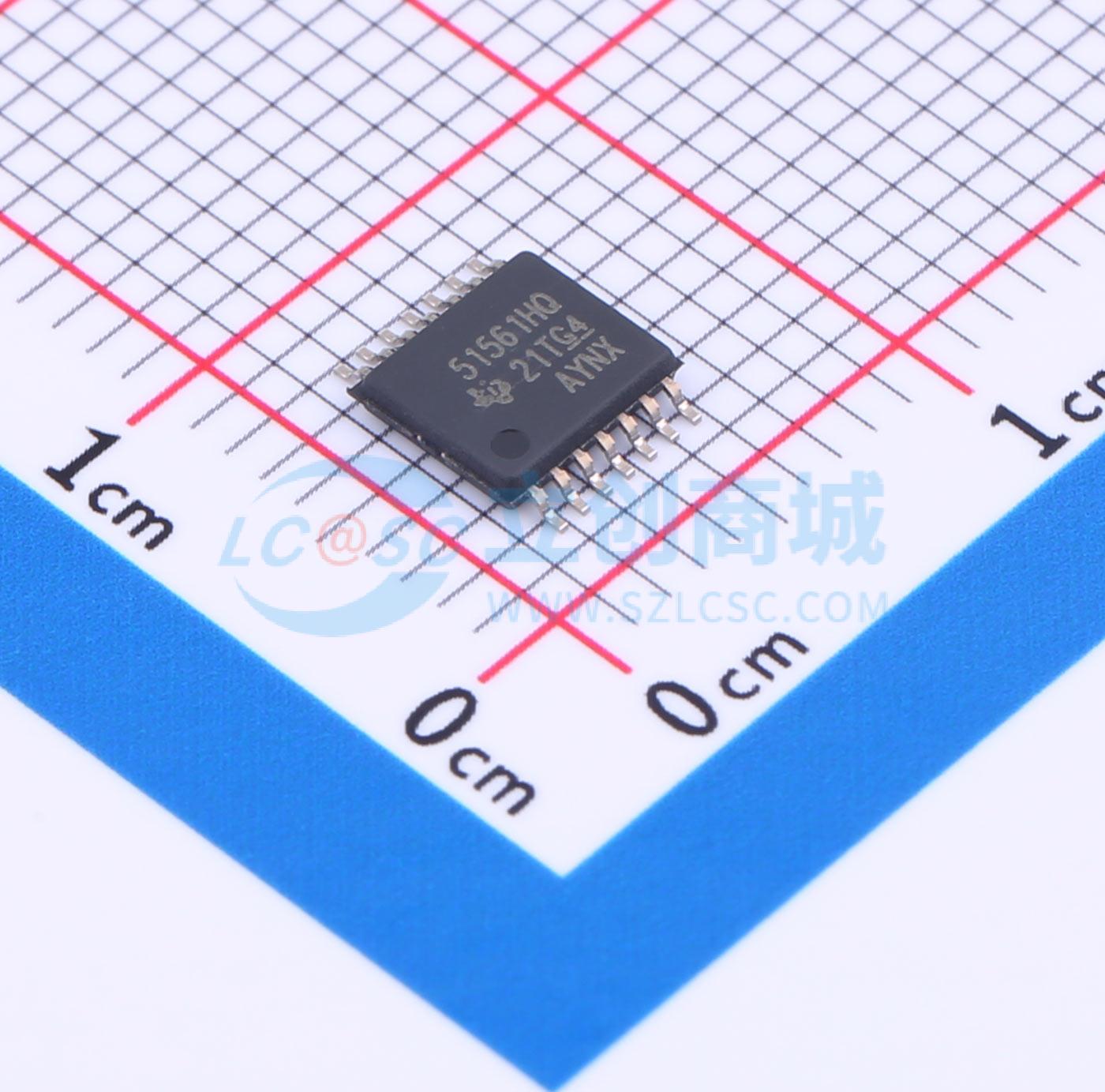

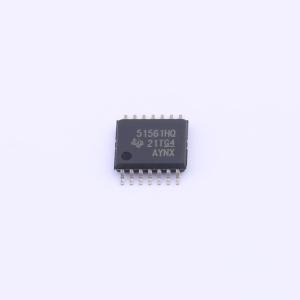

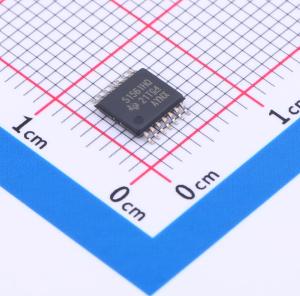

LM51561HQPWPRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM51561H-Q1 采用展频技术、具有断续模式的 2.2MHz 宽输入电压非同步升压、反激式和 SEPIC 控制器
品牌名称: TI(德州仪器)
商品型号: LM51561HQPWPRQ1
商品编号: C2873225
商品封装: HTSSOP-14
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

LM5156xH-Q1（LM5156H-Q1和LM51561H-Q1）器件是采用峰值电流模式控制、具有宽输入范围的异同步升压控制器。该器件可用于升压、SEPIC和反激式拓扑。内部VCC稳压器还支持BIAS引脚在高达60V（最大绝对值为65V）的电压下运行，适用于汽车负载突降。用户可通过外部电阻器对开关频率进行动态编程，编程范围为100kHz至2.2MHz。2.2MHz的开关频率可最大限度地降低AM频带干扰，并支持实现小解决方案尺寸和快速瞬态响应。为降低电源的EMI，该器件提供可选择的双随机展频，可在宽频率范围内降低EMI。该器件具备1.5A标准MOSFET驱动器和100mV的低电流限制阈值。该器件还支持使用外部VCC电源来提高效率。运行低电流和脉冲跳跃模式可在轻负载时提高效率。该器件具有内置保护特性，例如逐周期电流限制、过压保护、线路UVLO和热关断。LM51561H-Q1器件选项中有断续模式过载保护。附加特性包括：低关断IQ、可编程软启动、可编程斜坡补偿、精密基准、电源正常指示器以及外部时钟同步。

商品特性

符合面向汽车应用的AEC-Q100标准
温度等级1: -40℃至+125℃ TA
运行温度上限150℃ TJ
提供功能安全
可帮助进行功能安全系统设计的文档
适用于具有宽输入工作范围的汽车电池应用
3.5V至60V工作电压范围（绝对最大值65V）
当BIAS = VCC时，为2.97V至16V
BIAS电压大于等于3.5V时最小升压电源电压为1.5V
高达65V的输入瞬态保护
最小电池消耗
低关断电流 (I₀ ≤ 2.6μA)
低工作电流 (I₀ ≤ 490μA)
解决方案尺寸小、成本低
最大开关频率为2.2MHz
集成的误差放大器支持在没有光耦合器的情况下进行初级侧稳压（反激）
启动期间下冲最小化（启停应用）
缓减EMI
可选双随机展频
低功耗、高效率
100mV ± 7%精确限流阈值
强大的1.5A峰值标准MOSFET驱动器
支持外部VCC电源
避免AM频带干扰和串扰
可选的时钟同步
100kHz至2.2MHz的动态可编程开关频率
集成型保护特性
在输入电压范围内具有恒定峰值电流限制
可选断续模式过载保护
可编程线路UVLO
OVP保护
热关断保护
精确的±1%精度反馈基准
可编程额外斜率补偿
可调软启动
PGOOD指示器
14引脚HTSSOP封装 (5.0mm×4.4mm)
使用LM5156xH-Q1并借助WEBENCH Power Designer创建定制设计方案

应用领域

汽车12V或24V电池应用
汽车启停应用
高电压激光雷达电源
无光耦合器的多输出反激式应用
汽车尾灯LED偏置电源

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	3.5V~60V
	输出电流	-
	开关频率	100kHz~2.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	反激式；SEPIC；升压式
	静态电流(Iq)	490uA
	开关管(内置/外置)	外置
	输出类型	-
