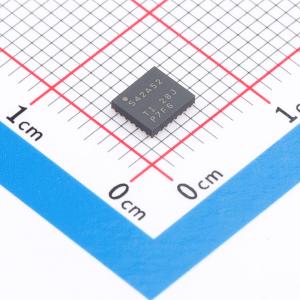

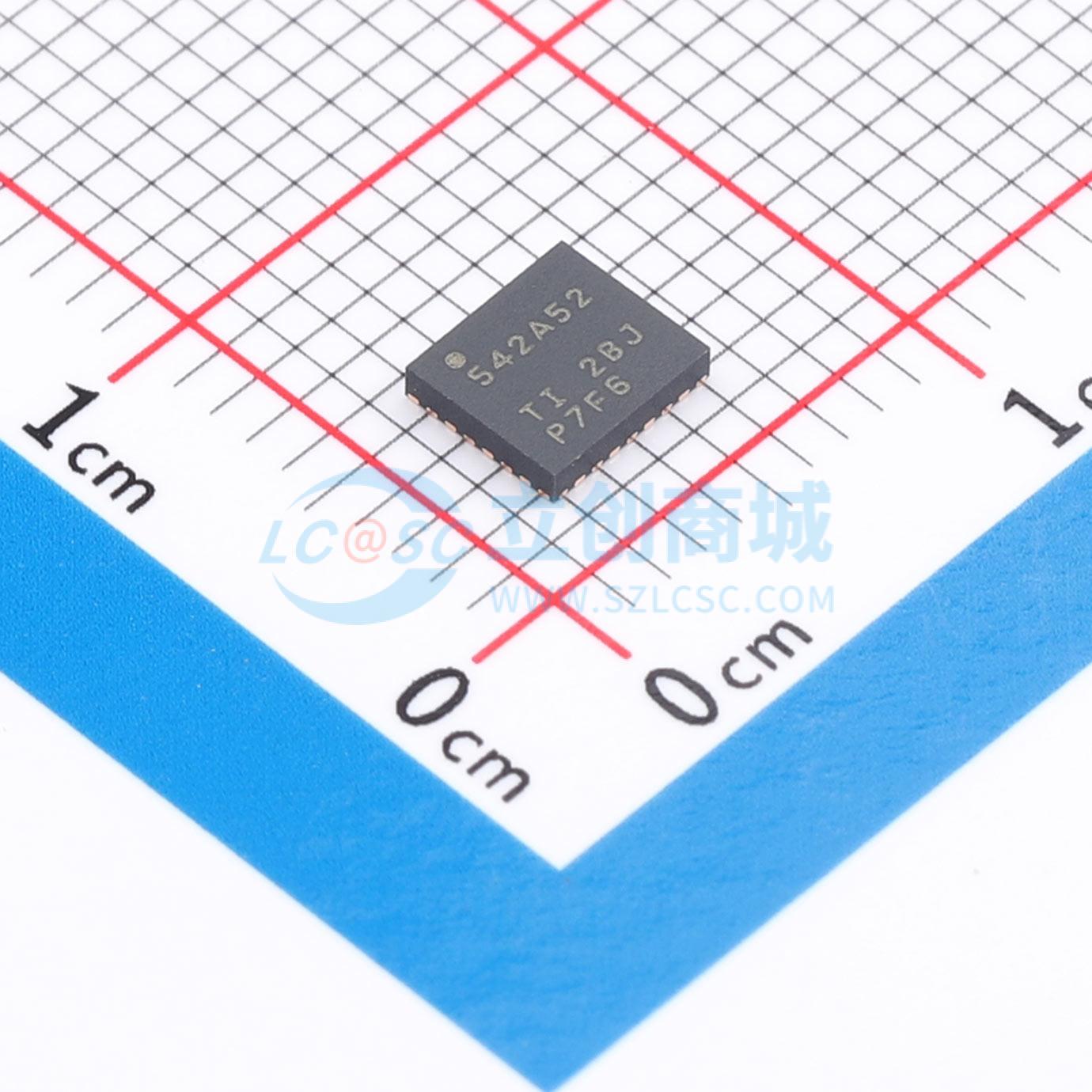

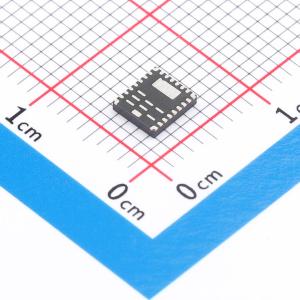

TPS542A52RJMR

具有差分遥感功能的4V至18V输入、15A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS542A52 具有遥感功能的 4V 至 18V 输入、电压模式、15A 同步 SWIFT™ 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS542A52RJMR
商品编号: C2873579
商品封装: VQFN-33-HR(4x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	500mV~5.5V
	输出电流	15A
	开关频率	400kHz；2MHz；2.2MHz；600kHz；1.2MHz；800kHz；1MHz
	工作温度	-40℃~+150℃@(TJ)

商品概述

TPS542A52 是一款具有差分遥感功能的高效同步降压转换器。该器件提供具有引脚搭接、可选内部补偿的固定频率电压控制模式，可降低系统成本和复杂性。PWM 可通过 SYNC 引脚与外部时钟保持同步。其他关键特性包括 PFM（可提高轻负载效率）、低关断静态电流消耗、可调 UVLO（通过 EN 引脚实现）以及单调启动至预偏置状态。TPS542A52 是一款无铅器件，完全符合 RoHS 标准，无需豁免。

商品特性

集成的 9.1mΩ 和 2.6mΩ MOSFET 可支持高达 15A 的输出电流
0.5V 至 5.5V 输出电压范围
具有可选内部补偿的固定频率电压控制模式
7 种频率设置可选（400kHz 至 2.2MHz）
与外部时钟同步
全差分遥感
6 个可选过流限值、4 个软启动压摆率
单调启动至预偏置输出
EN 引脚，支持可调节的输入 UVLO
电源正常状态指示器
17µA 典型关断静态电流消耗
可选 FCCM 或 PFM，可实现出色轻负载效率
工作结温范围：–40℃ 至 +150℃
4mm × 4.5mm VQFN 封装

应用领域

无线通信
模拟前端电源
测试和测量设备
医疗成像

优惠活动

5.2折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
