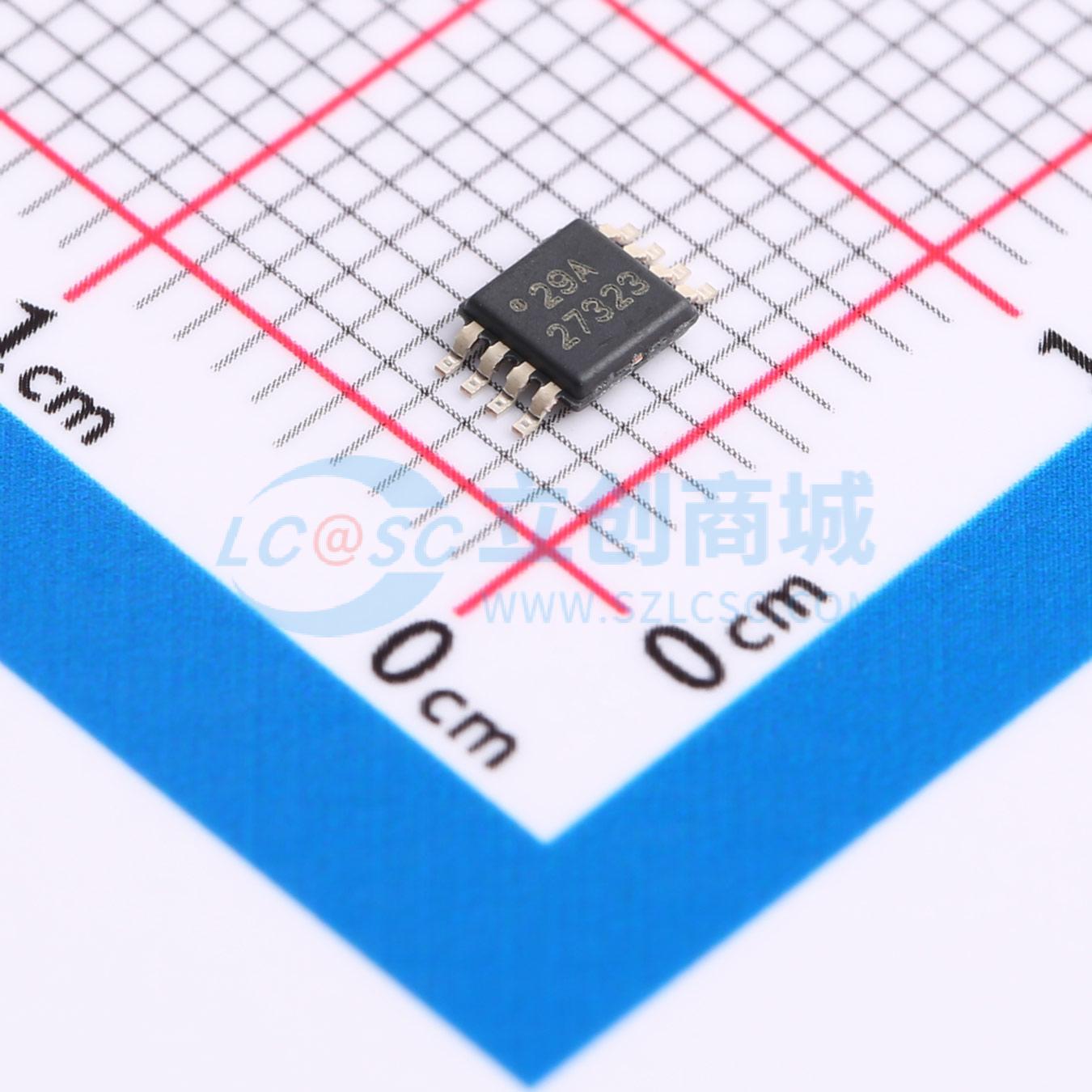

温馨提醒：图片仅供参考，商品以实物为准

UCC27323DGNR

高速双路MOSFET驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: UCC2732x和UCC3732x系列高速双路MOSFET驱动器提供4A峰值拉电流和4A峰值灌电流，以在米勒平坦区域提供最需要的高效MOSFET驱动。独特的双极和MOSFET混合输出级并联，可在低电源电压下实现高效的拉电流和灌电流。提供了3个标准逻辑选项的组合-双路反相、双路向相、一路反相和一路间相。
品牌名称: TI(德州仪器)
商品型号: UCC27323DGNR
商品编号: C2873602
商品封装: HVSSOP-8
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

商品概述

UCC2732x 和UCC3732x 系列高速双路MOSFET 驱动器提供4A 峰值拉电流和4A 峰值灌电流，以在米勒平坦区域提供最需要的高效MOSFET 驱动。独特的双极和MOSFET 混合输出级并联，可在低电源电压下实现高效的拉电流和灌电流。提供了3 个标准逻辑选项的组合 - 双路反相、双路同相、一路反相和一路同相。输入阈值基于TTL 和CMOS，和电源电压无关，并具有能提供极佳防噪性能的宽输入迟滞。UCC2732x 和UCC3732x 系列提供标准SOIC - 8 (D) 或PDIP - 8 (P)封装以及热增强型8 引脚PowerPAD MSOP 封装(DGN)，大大降低了热阻以改善长期可靠性。

商品特性

Bi - CMOS 输出架构可在米勒平坦区提供 ±4A 驱动电流
即使在低电源电压下也能实现恒流并联输出以获得更高的驱动电流
可提供MSOP - PowerPAD封装
与电源电压无关的TTL/CMOS 输入
行业标准引脚

应用领域

开关电源供电
直流/直流转换器
光伏逆变器
电机控制
UPS

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	4.5V~15V

	属性	参数值
	上升时间(tr)	20ns
	下降时间(tf)	15ns
	传播延迟 tpLH	25ns
	传播延迟 tpHL	35ns
	工作温度	-40℃~+125℃
	静态电流(Iq)	300uA
