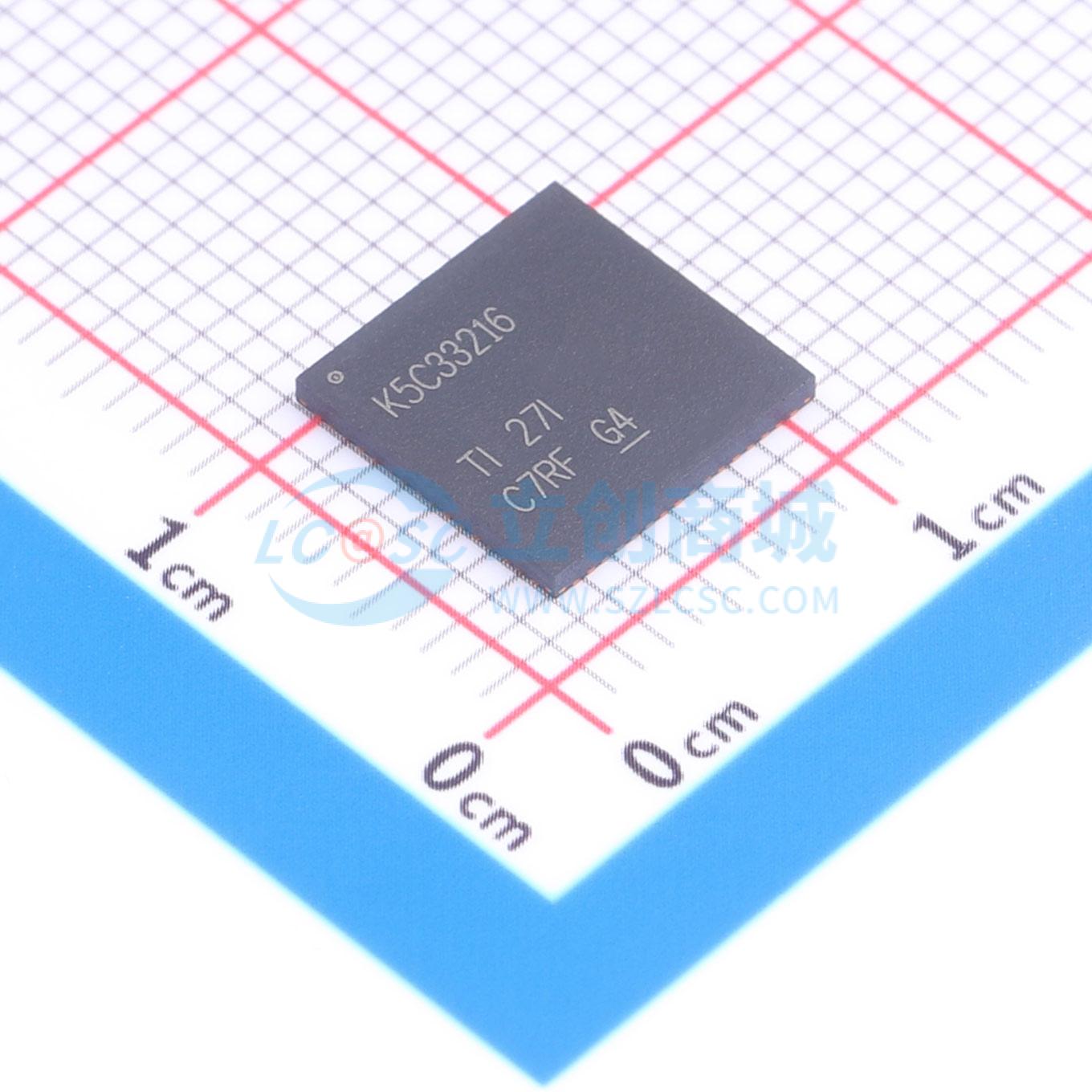

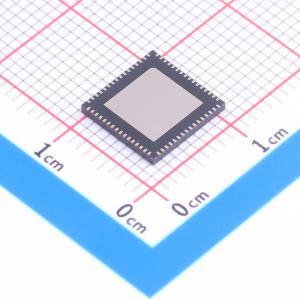

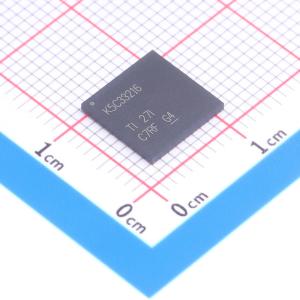

温馨提醒：图片仅供参考，商品以实物为准

LMK5C33216RGCT

描述: LMK5C33216 适用于通过 BAW 进行无线通信且采用 JESD204B 的超低抖动时钟同步器
品牌名称: TI(德州仪器)
商品型号: LMK5C33216RGCT
商品编号: C2873616
商品封装: VQFN-64(9x9)
包装方式: 编带
商品毛重: 0.876666克(g)

商品参数

商品概述

LMK5C33216 是一款高性能网络时钟发生器、同步器和抖动衰减器，具有高级参考时钟选择和无中断切换功能，可满足通信基础设施应用的严格要求。 LMK5C33216 集成了 3 个 DPLL，具有可编程环路带宽且无外部环路滤波器，尽可能提升了灵活性和易用性。每个 DPLL 相位将配对的 APLL 锁定到 DPLL 基准输入。APLL 基准决定了长期频率精度。 3 个 APLL 可以独立于其配对的 DPLL 运行，并从另一个 APLL 级联从而提供可编程频率转换。APLL3 采用使用 TI 专有的体声波 (BAW) VCBO 技术的超高性能 PLL，可生成具有 40fs RMS 抖动的输出时钟，而不受 XO 和基准输入的抖动和频率的影响。APLL1 和 APLL2 提供用于其他频域的选项。该器件可通过 I2C 或 SPI 接口进行全面编程。板载 EEPROM 可用于自定义系统启动时钟。

商品特性

BAW APLL 在 491.52MHz 时具有 40fs RMS 抖动
三个具备配对的模拟锁相环 (APLL) 的高性能数字锁相环 (DPLL)
可编程 DPLL 环路带宽范围为 0.01Hz 至 4kHz
当 TDC 速率 ≥ 20MHz 时，在 122.88MHz DPLL TDC 噪声下，在 100Hz 偏移频率处为 –116 dBc/Hz
两路差分或单端 DPLL 输入
1Hz 至 800MHz 差分
采用相位抑制和/或相位压摆控制的无中断切换
基于优先级的基准选择
16 路可编程格式的输出
1000MHz LVPECL/LVDS/HSDS
OUT4 和 OUT6 上的 3000MHz CML
OUT0 和 OUT1 上的 200MHz LVCMOS
3.3V 单电源，具有内部 LDO
I2C 或 3 线/4 线 SPI 接口
需要单个 XO/TCXO/OCXO
40 位 DPLL or APLL DCO，< 1ppt
退出时进行相位构建的保持
具有可编程延迟的零延迟模式
用户可编程的 EEPROM
支持 105°C PCB 温度

应用领域

4G 和 5G 无线网络
基带装置 (BBU)
有源天线单元 (AAU)
远程射频单元 (RRU)
网络交换机 (5G HUB)
小小区

交货周期

订货83-85个工作日

购买数量

(250个/圆盘，最小起订量 1000 个)

个

起订量：1000 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟消抖
	最大输出频率	3GHz
	工作电压	3.135V~3.465V

	属性	参数值
	输出电平	CML；LVPECL；LVDS；LVCMOS
	输出通道数	1
	工作温度	-40℃~+85℃
