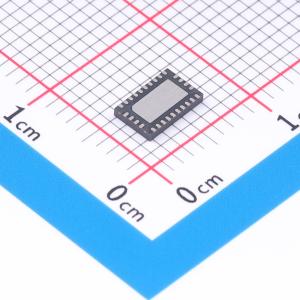

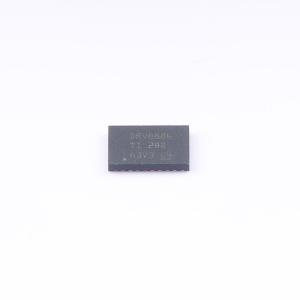

DRV8886RHRR
DRV8886 集成电流检测功能的2A步进电机驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DRV8886 具有集成电流检测功能和 1/16 微步进的 37V、2A 双极步进电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8886RHRR
- 商品编号
- C2873609
- 商品封装
- WQFN-28-EP(3.5x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 8V~37V | |
| 输出电流 | 2A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 16 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 290mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
DRV8886 是一款适用于工业和消费类终端设备的步进电机驱动器。该器件与两个N沟道功率金属氧化物半导体场效应晶体管(MOSFET) H桥驱动器、一个微步进分度器以及集成电流检测功能完全集成。DRV8886能够驱动高达2A的满量程电流或1.4A rms输出电流（电压为24V且TA = 25°C，取决于印刷电路板(PCB)设计）。
商品特性
- 脉宽调制(PWM)微步进电机驱动器
- 最高1/16微步进非循环和标准1/2步进模式
- 慢速衰减和混合衰减选项
- 8V至37V工作电源电压范围
- 高电流容量
- 每条桥臂的峰值电流为3A
- 每条桥臂的满量程电流为2A
- 每条桥臂的均方根(rms)电流为1.4A
- 固定关断时间脉宽调制(PWM)电流调节
- 简单的STEP/DIR接口
- 低电流休眠模式(20μA)
- 小型封装尺寸
- 24引脚散热薄型小外形尺寸(HTSSOP)PowerPAD封装
- 28 WQFN封装
- 保护特性
- VM欠压闭锁(UVLO)
- 电荷泵欠压(CPUV)
- 过流保护(OCP)
- 热关断(TSD)
- 故障条件指示引脚(nFAULT)
应用领域
- 双极步进电机
- 多功能打印机和扫描仪
- 激光束打印机
- 3D打印机
- 自动取款机和验钞机
- 视频安保摄像机
- 办公自动化设备
- 工厂自动化和机器人
