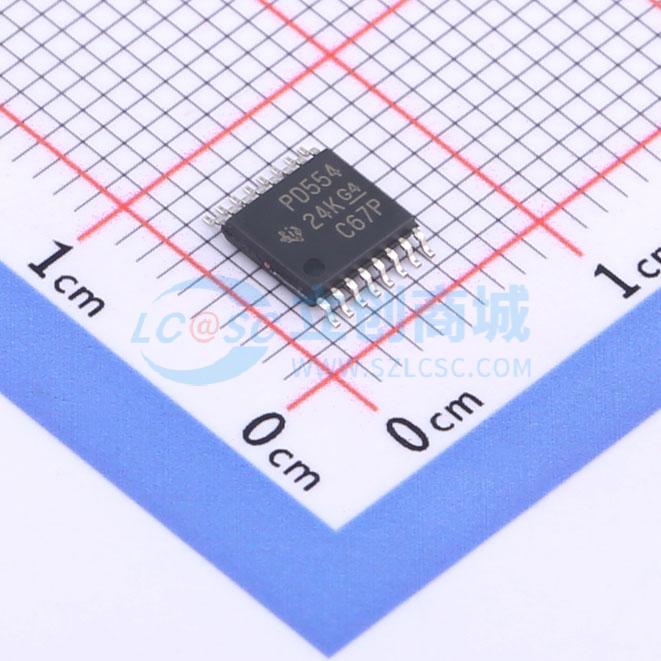

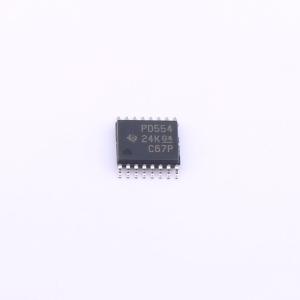

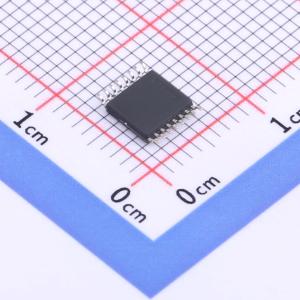

PCA9554PWR

I2C 至并行端口扩展器。这个用于两线双向总线 (I2C) 的 8 位 I/O 扩展器设计用于在 2.3V 至 5.5V VCC 之间运行。通过 I2C 接口 [串行时钟 (SCL)，串行数据 (SDA)]，它为大多数微控制器系列产品提供通用远程 I/O 扩展。 PCA9554 包含一个 8 位配置（输入或输出可选）、输入、输出和极性反转（高电平有效或低电平有效）寄存器。加电时，I/O 被配置为到 VCC 的弱上拉输入。但是，系统主控制器可以通过写入 I/O 配置位将 I/O 启用为输入或输出。每个输入或输出的数据均保存在相应的输入或输出寄存器中。输入端口寄存器的极性可借助极性反转寄存器进行转换。所有寄存器都可由系统主控器读取。 发生超时或其他不当操作时，系统主控器可通过使用上电复位功能，将寄存器置于其默认状况并初始化 I2C/SMBus 状态机来复位 PCA9554。 PCA9554 开漏中断 (INT) 输出在任意输入状态与其对应的输入端口寄存器状态不同时被激活，并用于向系统主控器指明输入状态已改变。 INT can be connected to the interrupt input of a microcontroller. By sending an interrupt signal on this line, the remote I/O can inform the microcontroller if there is incoming data on its ports without having to communicate via the I2C bus. Thus, the PCA9554 can remain a simple slave device. The device's outputs (latched) have high-current drive capability for directly driving LEDs and low current consumption. Three hardware pins (A0, A1, and A2) are used to program and vary the fixed I2C address and allow up to eight devices to share the same I2C bus or SMBus. The PCA9554 is pin-to-pin and I2C address compatible with the PCF8574. However, software changes are required, due to the enhancements in the PCA9554 over the PCF8574. The PCA9554 and PCA9554A are identical except for their fixed I2C address. This allows for up to 16 of these devices (eight of each) on the same I2C/SMBus.

• 开漏电路低电平有效中断输出
• 2.3 V 至 5.5V 的工作电源电压范围
• 耐受 5V 电压的 I/O
• 400kHz 快速 I2C 总线
• 3 个硬件地址引脚可在 I2C/SMBus 上支持最多 8 个器件
• 输入/输出配置寄存器
• 极性反转寄存器
• 内部加电复位
• 所用通道在加电时被配置为输入
• 在加电时无毛刺脉冲
• 针对直接驱动 LED 的具有高电流驱动最大能力的锁存输出
• 锁断性能超过 100mA，符合 JESD 78 II 类规范的要求
• ESD 保护性能超过 JESD 22 规范要求
  • 2000V 人体放电模型 (A114 - A)
  • 200V 机器放电模型 (A115 - A)
  • 1000V 带电器件模型 (C101)
