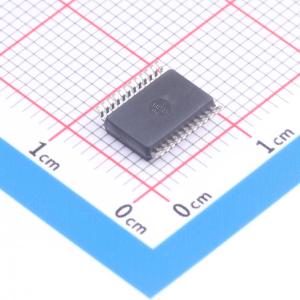

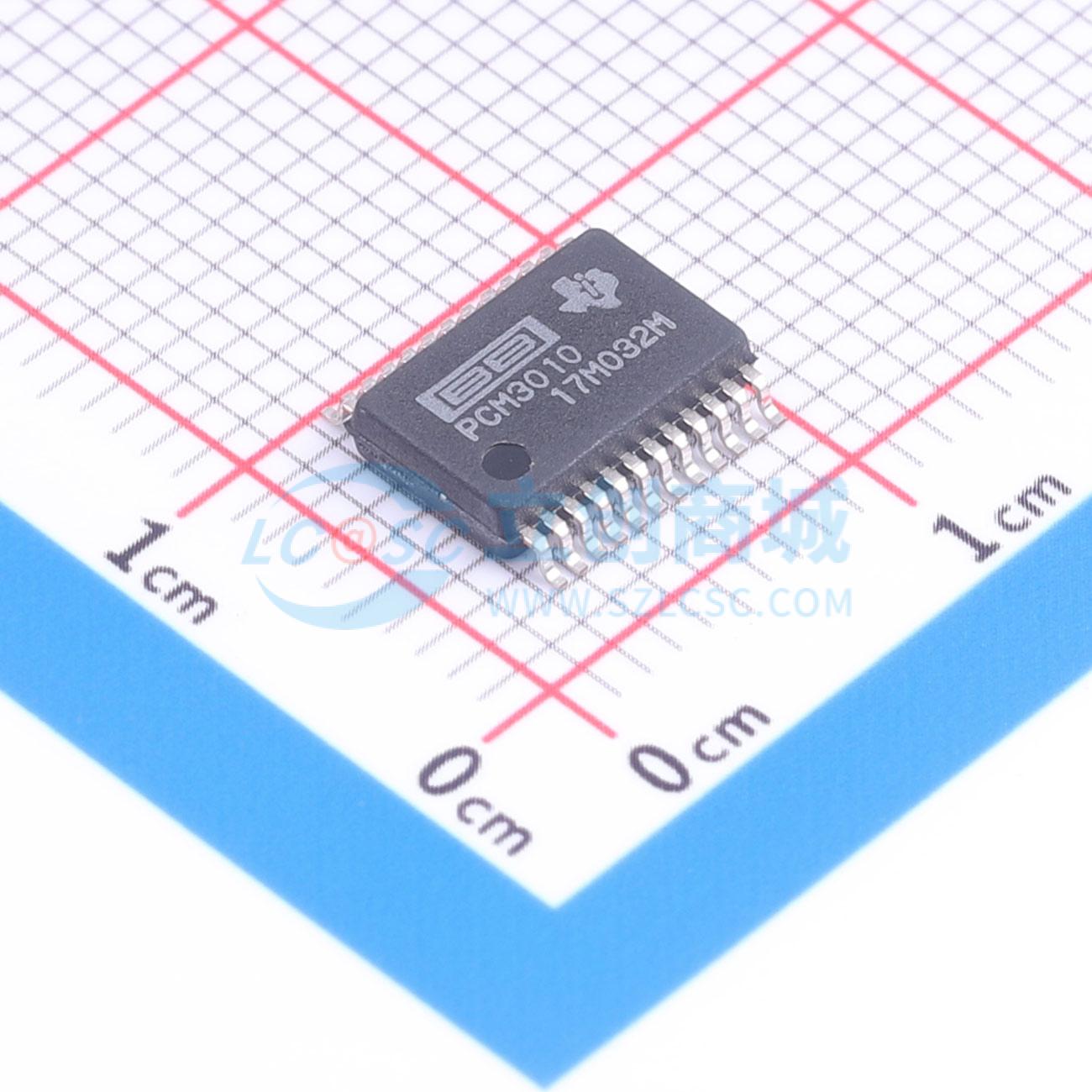

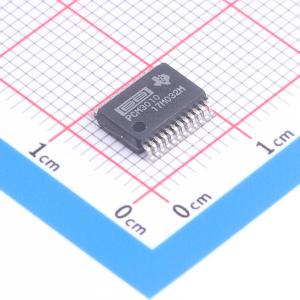

PCM3010DBR

一款低成本单芯片 24 位、16 位立体声音频编解码器（ADC 和 DAC），具备单端模拟电压输入和输出功能。模数转换器（ADC）和数模转换器（DAC）均采用 64 倍过采样的 delta-sigma 调制技术。ADC 包含一个带高通滤波器的数字抽取滤波器，DAC 包含一个 8 倍过采样数字插值滤波器。DAC 还具备数字去加重功能。它支持 ADC 和 DAC 的四种不同音频数据格式。提供掉电模式，可同时作用于 ADC 和 DAC。适用于各种对成本敏感且要求高性能的消费类应用。采用高度先进的 CMOS 工艺制造，提供小型 24 引脚 SSOP 封装。

• 24 位 Delta-Sigma ADC 和 DAC
• 立体声 ADC：
  • 单端电压输入：3 Vp-p
  • 包含抗混叠滤波器
  • 1/128、1/64 抽取滤波器：通带波纹：±0.05 dB；阻带衰减：–65 dB
  • 片上高通滤波器：fS = 44.1 kHz 时为 0.84 Hz
  • 高性能：总谐波失真加噪声（THD+N）：–95 dB（典型值）；信噪比（SNR）：100 dB（典型值）；动态范围：102 dB（典型值）
• 立体声 DAC：
  • 单端电压输出：3 Vp-p
  • 包含模拟低通滤波器
  • x8 过采样数字滤波器：通带波纹：±0.03 dB；阻带衰减：–50 dB
  • 高性能：总谐波失真加噪声（THD+N）：–96 dB（典型值）；信噪比（SNR）：104 dB（典型值）；动态范围：104 dB（典型值）
• 多种功能：
  • 数字去加重：32 kHz、44.1 kHz、48 kHz
  • 掉电：ADC/DAC 同时
  • 16 位、24 位音频数据格式
• 采样率：16–96 kHz（ADC），16–192 kHz（DAC）
• 系统时钟：128 fS、192 fS、256 fS、384 fS、512 fS、768 fS
• 双电源：模拟部分 5 V，数字部分 3.3 V
• 封装：24 引脚 SSOP，无铅产品

• DVD 刻录机
• CD 刻录机
• 电脑音频
• 声音控制系统
