TPS54J061RPGR

TPS54J061 器件是一款具有自适应导通时间 D-CAP3™ 控制模式的高效率、小尺寸同步降压转换器。此器件简单易用，具有较少的外部元件数量，适用于空间受限的电源系统。

它不仅具有高性能的集成 MOSFET、精度为 ±1% 的 600mV 基准电压以及 -40°C 至 +125°C 的结温范围，还包括以下具有竞争力的特性：超低的外部元件数量、快速的负载瞬态响应、精确的负载调节和线路调节、以自动跳跃或 FCCM 模式运行、可调节的软启动控制，并且无需外部补偿即可支持所有陶瓷电容器设计。

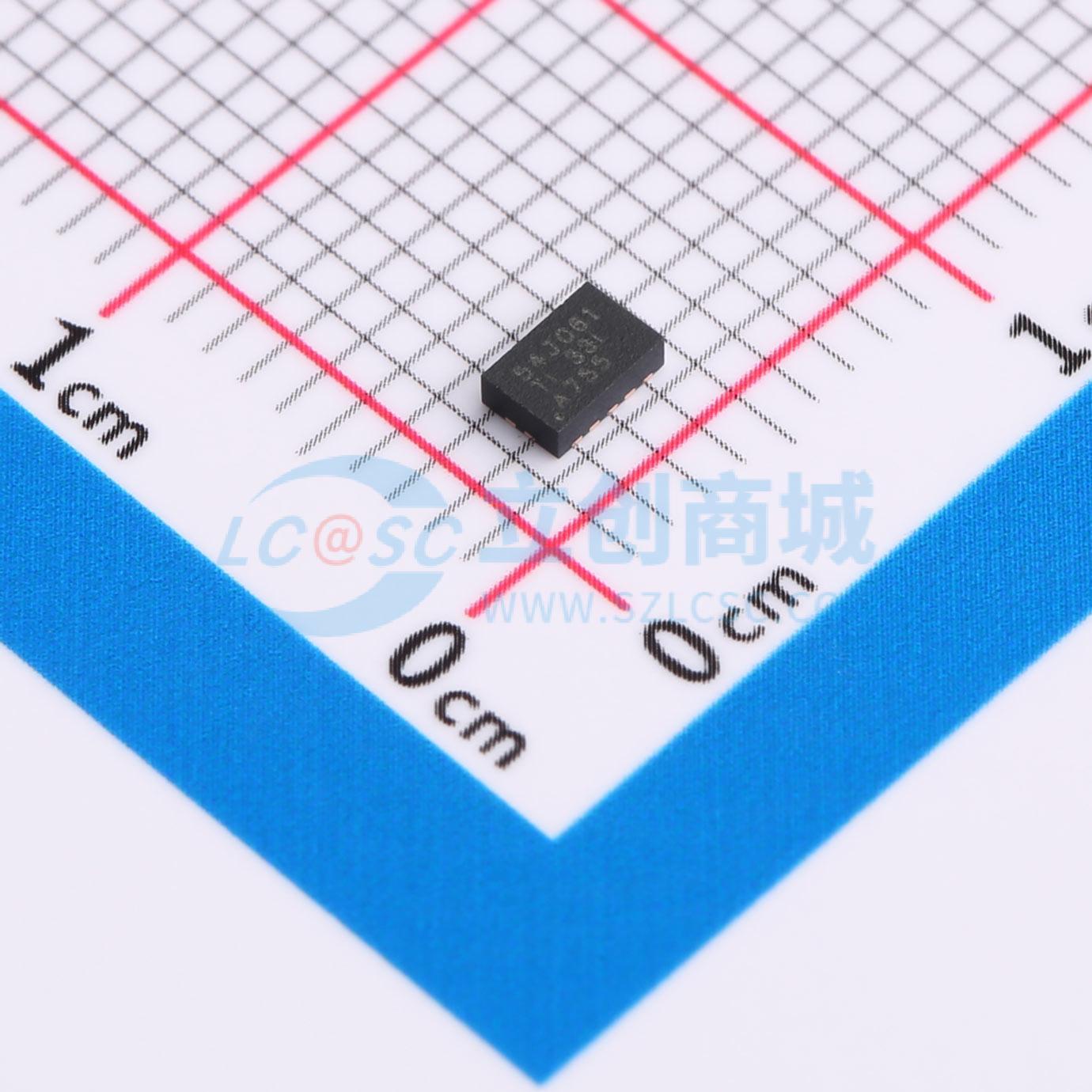

TPS54J061 采用 14 引脚 QFN 封装。

TPS54J061 器件是一款高效的单通道小型同步降压转换器。该器件适用于服务器、存储和类似计算应用中输出电流高达 6A 的低输出电压负载点应用。TPS54J061 具有专有的 D-CAP3™ 控制模式和自适应导通时间架构。这种组合以理想的方式构建具有低占空比和超快速负载阶跃响应的现代直流/直流转换器。输出电压范围为 0.6V 至 5.5V。转换输入电压范围为 2.7V 至 16V，且 VCC 输入电压范围为 3V 至 3.6V。D-CAP3 控制模式使用模拟电流信息来控制调制。该控制方案的一个优势是其不需要外部的相位补偿网络，这使得该器件易于使用，并且所需的外部组件数量较少。该控制方案的另一个优势是其支持采用所有陶瓷输出电容器实现稳定运行。自适应导通时间控制功能可在宽输入和输出电压范围内跟踪预设开关频率，同时可在负载阶跃瞬态期间根据需要增大开关频率。

• 输入范围为 2.7V 至 16V 时，外部偏压范围为 3.3V 至 3.6V
• 输入范围为 4V 至 16V 时，无外部偏压
• 集成 MOSFET 支持 6A 持续输出电流
• 在 D-CAP3™ 控制模式下可提供快速负载阶跃响应
• 支持所有陶瓷输出电容器
• 基准电压为 600mV，±1% 容差（在 -40°C 至 +125°C 的结温范围内）
• 输出电压范围：0.6V 至 5.5V
• 自动跳跃 Eco-mode™ 可实现较高的轻负载效率
• 可编程电流限制（利用外部电阻器）
• 可选择频率设置（600kHz、1100kHz、2200kHz）
• 内部固定、外部可调软启动
• 安全预偏置启动功能
• 内置电路允许缓慢输出放电
• 开漏电源正常状态输出
• 针对 OC、UV 故障的自启动断续模式
• 完全符合 RoHS 标准
• 2mm x 3mm 14 引脚 Hotrod™ 封装，间距为 0.5mm

• 服务器和云计算 POL
• 宽带、网络和光学模块
• 无线基础设施
• 工业 PC
• IP 网络摄像头
