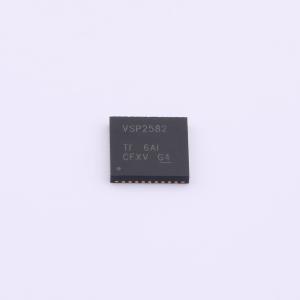

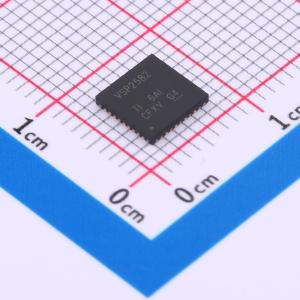

VSP2582RHHR实物图
  • VSP2582RHHR商品缩略图
  • VSP2582RHHR商品缩略图
  • VSP2582RHHR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

VSP2582RHHR

VSP2582 数码相机模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
VSP2582 是一款用于数码相机的完整混合信号处理 IC,提供相关双采样 (CDS) 和模数转换 (ADC) 功能。
品牌名称
TI(德州仪器)
商品型号
VSP2582RHHR
商品编号
C2873476
商品封装
VQFN-36(6x6)​
包装方式
编带
商品毛重
0.13克(g)

商品参数

属性参数值
商品目录模拟前端(AFE)
分辨率12位
工作电压2.7V~3.6V
信噪比78dB
工作温度-25℃~+85℃
属性参数值
数据速率36MHz
时钟频率(fc)12MHz~36MHz;20MHz
积分非线性±2LSB
采样率36MHz
接口类型SPI

商品概述

VSP2582是一款用于数码相机的完整混合信号处理IC,可为电荷耦合器件(CCD)阵列的输出提供相关双采样(CDS)和模数转换(ADC)功能。CDS从CCD信号中提取像素的视频信息,ADC将其转换为数字信号。针对不同的光照条件,提供了-9 dB至+35 dB的非常稳定的增益控制,该增益控制在dB上呈线性。还提供输入信号钳位和输入CDS的偏移校正功能。 偏移校正通过光学黑(OB)电平校准环路执行,并保持在经过校准的黑电平钳位,以获得准确的黑电平参考。此外,增益改变后黑电平能快速恢复。 VSP2582采用QFN - 36封装,由单一+3 V电源供电。RHH封装具有外露散热焊盘,可显著提高散热性能。

商品特性

  • CCD信号处理:36 MHz相关双采样(CDS)
  • 12位模数转换:36 MHz转换速率,确保无丢码
  • 78 dB输入参考信噪比(CDS增益为0 dB时)
  • 可编程黑电平钳位
  • 可编程增益放大器(PGA):-9 dB至±35 dB,模拟前端增益(CDS)为-3 dB至+9 dB,数字增益为-6 dB至±26 dB
  • 便携式操作:低电压:2.7 V至3.6 V;低功耗:3.0 V和36 MHz时为85 mW,待机模式下为1 mW
  • QFN - 36封装

应用领域

  • 摄像机
  • 数码静态相机
  • 安防摄像机
