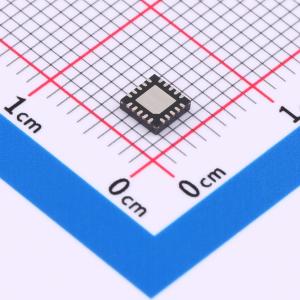

温馨提醒：图片仅供参考，商品以实物为准
BQ24725RGRR
2-4节锂离子电池SMBus充电控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ24725 具有 N 沟道功率 MOSFET 选择器的 SMBus 2 至 4 节降压电池充电控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ24725RGRR
- 商品编号
- C2873464
- 商品封装
- VQFN-20-EP(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 9V~24V | |
| 最大充电电流 | 8.128A | |
| 充电饱和电压 | - | |
| 放电截止电压 | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 2~4 | |
| 工作温度 | 0℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 静态电流(Iq) | 5uA | |
| 接口类型 | SMBus |
商品特性
- SMBus Host-Controlled NMOS-NMOS Synchronous Buck Converter with Programmable 615kHz, 750kHz, and 885kHz Switching Frequencies
- Automatic N-channel MOSFET Selection of System Power Source from Adapter or Battery Driven by Internal Charge Pumps
- Enhanced Safety Features for Over Voltage Protection, Over Current Protection, Battery, Inductor and MOSFET Short Circuit Protection
- Programmable Input Current, Charge Voltage, Charge Current Limits
- ±0.5% Charge Voltage Accuracy up to 19.2V 一 ±3% Charge Current Accuracy up to 8.128A ±3% Input Current Accuracy up to 8.064A ±2% 20x Adapter Current or Charge Current Amplifier Output Accuracy
- Programmable Battery Depletion Threshold, and Battery LERAN Function
- Programmable Adapter Detection and Indicator
- Integrated Soft Start
- Integrated Loop Compensation
- Real Time System Control on ILIM pin to Limit Charge Current
- AC Adapter Operating Range 9V-24V
- 5μa Off-State Battery Discharge Current
- 20-pin 3.5×3.5 mm² QFN Package
应用领域
- 便携式笔记本电脑、UMPC、超薄笔记本和上网本
- 个人数字助理手持终端
- 工业和医疗设备便携设备
