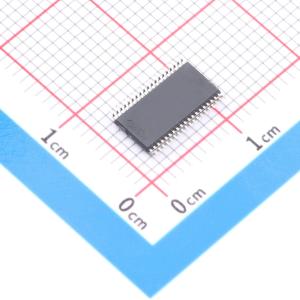

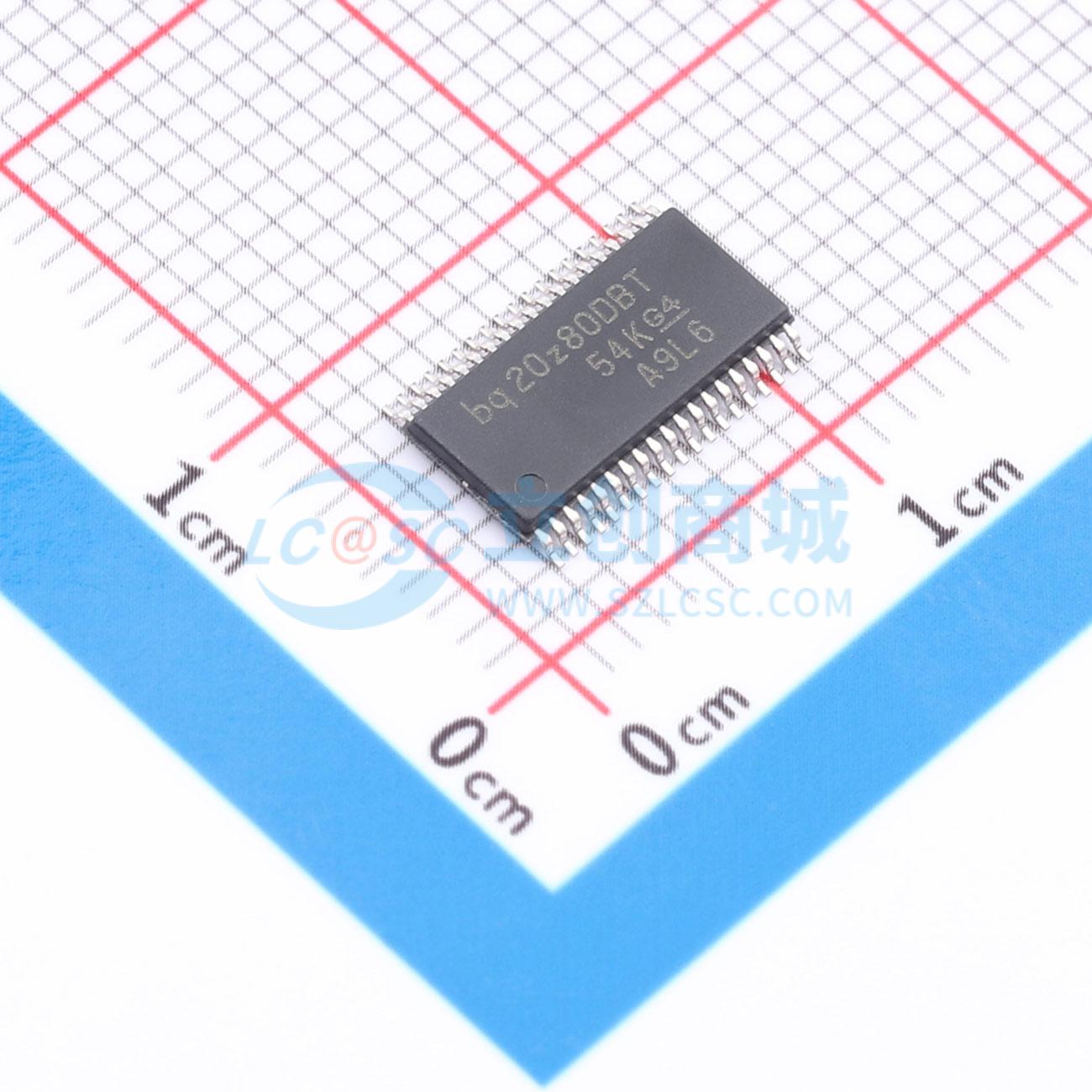

BQ20Z80DBTR-V102

bq20z80是一款符合SBS标准的电量计IC，采用了获得专利的阻抗跟踪™技术，适用于电池组或系统内安装。bq20z80利用其集成的高性能模拟外设，测量并精确记录锂离子或锂聚合物电池的可用电量。它可监测电池组的容量变化、电池阻抗、开路电压及其他关键参数，并通过串行通信总线将信息报告给系统主控制器。该器件设计用于与bq29312A模拟前端（AFE）保护IC配合使用，以最大化功能和安全性，同时减少智能电池电路中的元件数量和成本。 阻抗跟踪技术可持续分析电池阻抗，从而实现卓越的电量计量精度。这使得在每个周期的各个阶段，都能在考虑放电率、温度和电池老化的情况下计算剩余容量。

• 专利阻抗跟踪™技术：在电池的整个使用寿命内，精确测量锂离子和锂聚合物电池的可用电量，误差优于±1%
• 即时精度：无需学习周期
• 支持智能电池规范SBS V1.1
• 与德州仪器（TI）的bq29312A模拟前端（AFE）保护IC配合使用，提供完整的电池组电子解决方案
• 具备可编程的电压、电流和温度保护功能
• 集成时基，无需外部晶体，可选配晶体输入
• 只需少量外部元件，即可用于7.2V、10.8V或14.4V电池组
• 基于强大的低功耗RISC CPU内核，配备高性能外设
• 集成现场可编程闪存，无需外部配置存储器
• 使用高分辨率16位积分型Δ-Σ转换器测量电荷流量，分辨率优于±0.65 nvh，具备自校准功能，失调误差小于1 μV
• 使用16位Δ-Σ转换器进行精确的电压和温度测量
• 提供丰富的数据报告选项，以改善系统交互
• 可选脉冲充电功能，缩短充电时间
• 驱动3段、4段或5段LED显示屏，指示剩余电量
• 支持SHA-1认证
• 具备终身数据记录功能
• 38引脚TSSOP（DBT）封装

• 笔记本电脑
• 医疗和测试设备
• 便携式仪器
