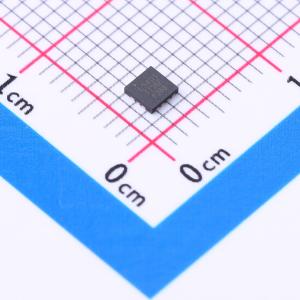

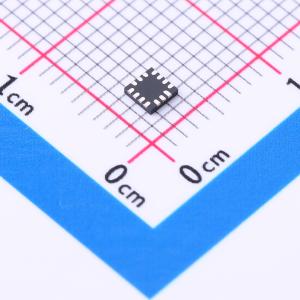

LMH5401IRMSR

LMH5401 器件是一款针对射频(RF)、中频(IF) 或高速直流耦合时域应用。该器件非常适合于直流耦合或交流耦合应用。LMH5401 在SE-DE 或差分到差分(DE-DE) 模式下工作时产生的二次谐波和三次谐波失真非常低。 此放大器针对SE-DE 和DE-DE 系统进行了优化。此器件具有直流到2GHz 的超高可用带宽。LMH5401 可在广泛的应用（如测试与测量、宽带通信以及高速数据采集）中用于在信号链中进行SE-DE 转换，而无需外部平衡-非平衡变压器。 该器件提供了共模参考输入引脚，以便使放大器输出共模符合ADC 输入要求。可选电源范围介于3.3V 和5V之间，并且可根据应用要求支持双电源供电。掉电功能还可实现节能。 当器件由5V 电源供电且达到275mW 超低功耗时才能实现这一性能等级。该器件采用先进的互补BiCMOS 工艺制成，并且采用节省空间的UQFN-14 封装以实现更高的性能。

• 增益带宽产品(GBP)：8GHz
• 转换率：17,500V/μs
• （1VP-P，200Ω，DE-DE，G = 12dB）：
  • 100MHz：HD2 为–104dBc，HD3 为–96dBc
  • 200MHz：HD2 为–95dBc，HD3 为–92dBc
  • 500MHz：HD2 为–80dBc，HD3 为–77dBc
  • 1GHz：HD2 为–64dBc，HD3 为–58dBc
• 二阶互调失真(IMD2) 和三阶互调失真(IMD3) 较低（2VP-P，200Ω，DE-DE，G = 12dB）：
  • 200MHz：IMD2 为–96dBc，IMD3 为–95dBc
  • 500MHz：IMD2 为–80dBc，IMD3 为–83dBc
  • 1GHz：IMD2 为–70dBc，IMD3 为–63dBc
• 输入电压噪声：1.25 nV/√Hz
• 输入电流噪声：3.5pA/√Hz
• 支持单电源和双电源供电
• 功耗：55mA
• 掉电功能

• 每秒千兆次采样(GSPS) 模数转换器(ADC) 驱动器
• 用于高速数据采集的ADC 驱动器
• 用于基于微波的1GBPS 以太网的ADC 驱动器
• 数模转换器(DAC) 缓冲器
• 中频(IF)、射频(RF) 和基带增益模块
• SAW 滤波缓冲器和驱动器
• 平衡-非平衡变压器替代产品（直流到2GHz）
• 电平转换器
