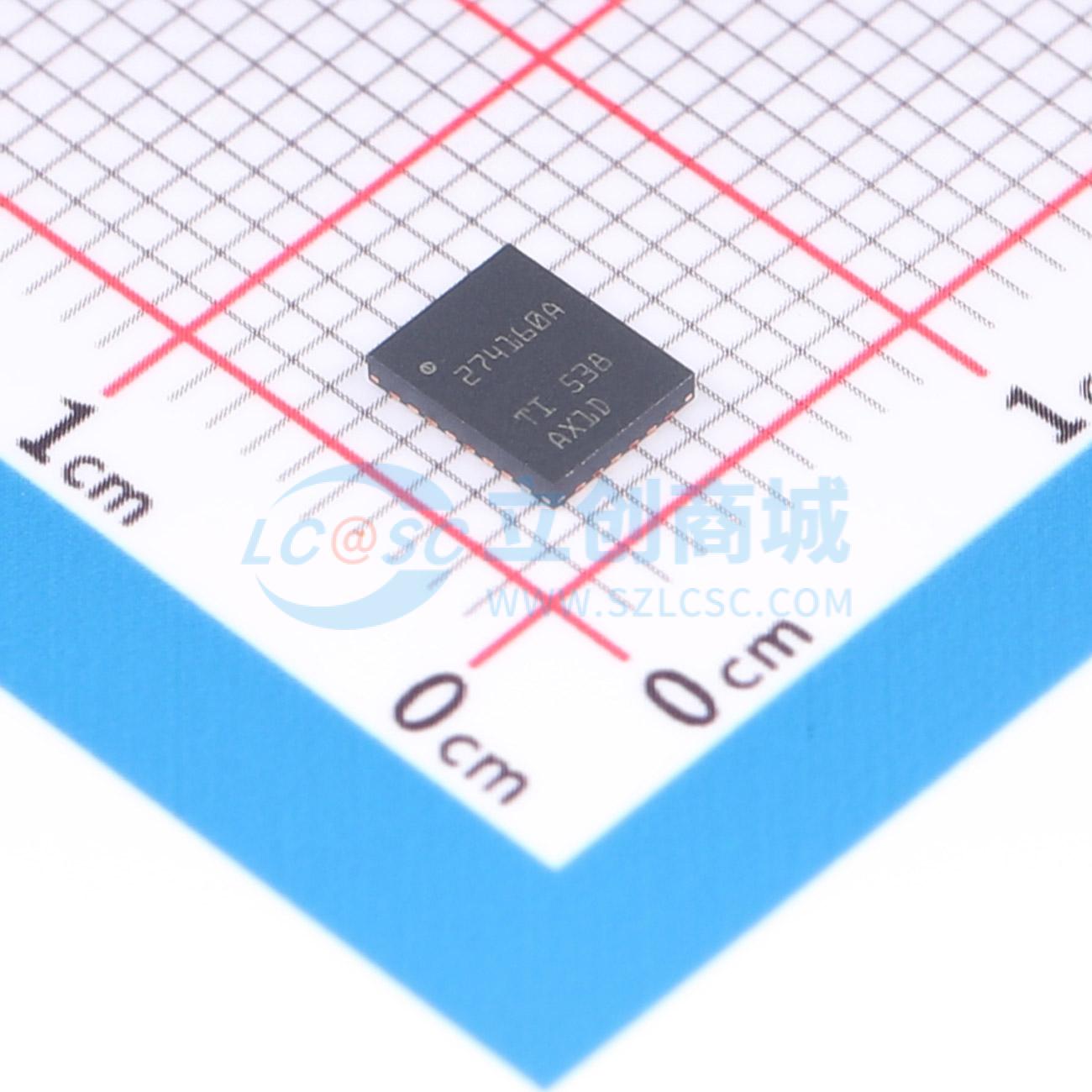

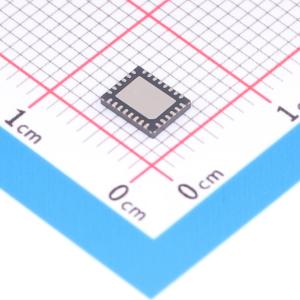

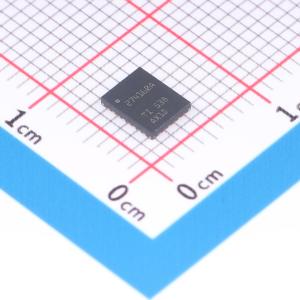

TPS274160ARLHR

四通道智能高侧开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS274160 具有可调节电流限制的 36V、160mΩ、1.35A、4 通道工业高侧开关
品牌名称: TI(德州仪器)
商品型号: TPS274160ARLHR
商品编号: C2873565
商品封装: WQFN-28(4x5)
包装方式: 编带
商品毛重: 0.225389克(g)

商品参数

商品概述

TPS274160 器件是一款智能高侧开关，通过四个集成式 160mΩ NMOS 功率 FET 和一个电荷泵来驱动栅极。该器件提供强大的保护和诊断功能，可以驱动各种电感、容性和电阻性负载，例如低瓦数灯泡、LED、继电器、电磁阀、加热器和子模块。该器件可通过并行通道实现灵活的多通道输出配置，并采用超小型 WQFN 封装，可在空间受限的应用中使用。该器件具有短路和过热保护功能，可在故障期间安全地关闭输出。该器件还支持从外部调节电流限值。这一特性通过减小驱动大容性负载时的浪涌电流并尽可能降低过载电流，可提高系统的可靠性，从而消除系统欠压的情况。该器件还集成了诊断功能，例如输出电流监控（B 版本）和开路负载检测，从而使模块更加智能并实现预测性维护功能。

商品特性

四通道 160mΩ 智能高侧开关
宽直流工作电压范围：5V 至 36V，50V 绝对最大电压
精确可调节电流限制范围（250mA 至 4A）
智能诊断功能
- TPS274160A：开漏故障输出
- TPS274160B：模拟电流感应
- 关闭状态下开路负载或对电源短路检测
强大的保护特性
- 短路保护
- 电感负载反激式钳位
- 欠压锁定 (UVLO) 保护
- 接地失效保护
VS 和 OUT 引脚提供出色 ESD 保护
- ±8/±15kV IEC 61000 - 4 - 2 ESD 接触/空气放电
采用小型 28 引脚无引线 QFN 封装
提供功能安全可帮助进行功能安全系统设计的文档

应用领域

数字输出模块
独立远程 I/O
电机驱动器
电磁阀或阀驱动器

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	输入控制逻辑	高电平有效
	最大连续电流	1.35A

	属性	参数值
	工作电压	5V~36V
	导通电阻	160mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
