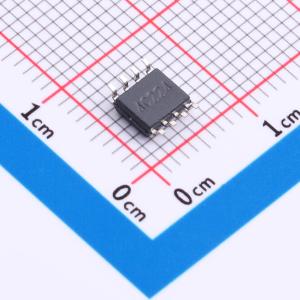

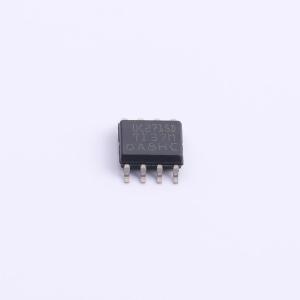

温馨提醒：图片仅供参考，商品以实物为准

UC2715DTR

互补开关FET驱动器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有单输入和辅助输出的 0.5A/1A 双通道栅极驱动器 8-SOIC -40 to 85
品牌名称: TI(德州仪器)
商品型号: UC2715DTR
商品编号: C2873541
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.86克(g)

商品参数

	属性	参数值
	下降时间(tf)	25ns
	传播延迟 tpLH	-
	传播延迟 tpHL	-
	工作温度	-40℃~+85℃
	输入高电平(VIH)	-
	输入低电平(VIL)	-
	静态电流(Iq)	220uA
	功能特性	使能关断；死区时间控制

商品概述

这些高速驱动器分为两个系列，专为互补开关提供驱动波形。互补开关结构常用于同步整流电路和有源钳位/复位电路，可实现零电压开关。为便于软开关转换，这些驱动器在两个输出波形之间提供独立可编程延迟。延迟引脚还具备真正零电压检测能力，可在施加零电压时立即激活相应开关。这些器件需要PWM型输入才能工作，可与常用的PWM控制器接口。UC1714系列中，AUX输出反相，可驱动p沟道MOSFET。UC1715系列中，两个输出按真正互补方式配置。

商品特性

单输入（与PWM和TTL兼容）
大电流功率FET驱动器，1 A源出电流，2 A灌入电流
辅助输出FET驱动器，0.5 A源出电流，1 A灌入电流
功率输出与辅助输出之间的延时可独立编程，范围为50 ns至500 ns
每个输出可独立配置延时或真正零电压工作
开关频率可达1 MHz
典型传播延时为50 ns
ENBL引脚可激活220 μA休眠模式
休眠模式下功率输出为低电平有效
可用作同步整流驱动器

应用领域

同步整流电路
有源钳位/复位电路

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边；高边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1A
	拉电流(IOH)	500mA
	工作电压	7V~20V
	上升时间(tr)	30ns
