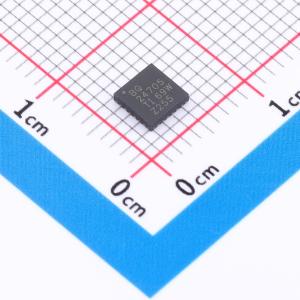

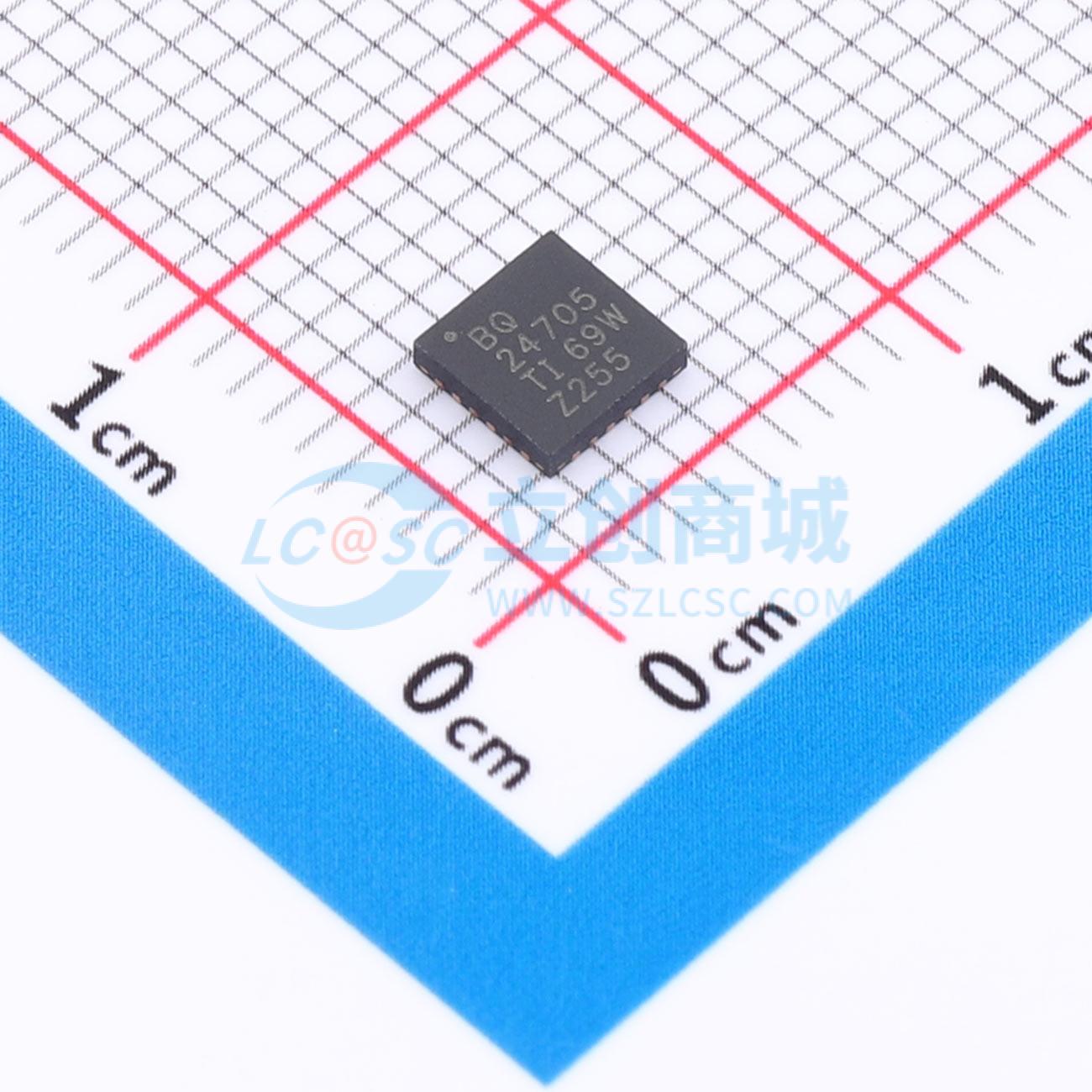

BQ24705RGER

一款高效同步电池充电器，集成补偿功能，适用于空间受限的多化学体系电池充电应用，可减少元件数量。充电电流和电压可进行编程，调节精度高，可通过电阻硬连线设置，也可由系统电源管理微控制器使用DAC或GPIO进行编程。

可对两、三或四节串联锂离子电池充电，支持高达8A的充电电流，采用24引脚、4x4mm薄型QFN封装。

具备动态电源管理（DPM）和输入功率限制功能。当达到输入功率限制时，这些功能会降低电池充电电流，避免在同时为负载和电池充电器供电时使交流适配器过载。高精度电流检测放大器可精确测量交流适配器的输入电流，以监控整个系统的功率。

• NMOS-NMOS同步降压转换器，频率600kHz，效率>95%
• 最小驱动死区时间30ns，最大有效占空比99.5%
• 高精度电压和电流调节：充电电压精度±0.5%，充电电流精度±3%，适配器电流精度±3%，输入电流检测放大器精度±2%，集成内部环路补偿和内部软启动
• 安全特性：输入过压保护（OVP）、带状态指示的动态电源管理（DPM），支持两、三或四节锂离子电池
• 5 – 24V交流/直流适配器工作范围，模拟输入可通过电阻或DAC/GPIO主机控制进行比例编程：充电电压（4 - 4.512V/节）、充电电流（使用10mΩ检测电阻时高达8A）、适配器电流限制（DPM）
• 状态和监控输出：交流/直流适配器存在检测（可编程电压阈值）、DPM环路激活（DPMDET）、输入源电流消耗
• 支持任何电池化学体系：锂离子、镍镉、镍氢、铅酸等
• 充电使能
• 关断状态电池电流10μA

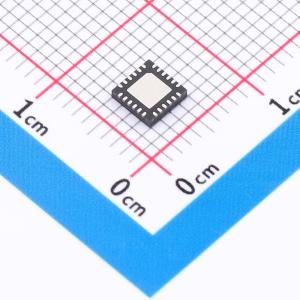

• 24引脚、4×4mm QFN封装

• 笔记本电脑和超移动计算机
• 便携式数据采集终端
• 便携式打印机
• 医疗诊断设备
• 电池仓充电器
• 备用电池系统
