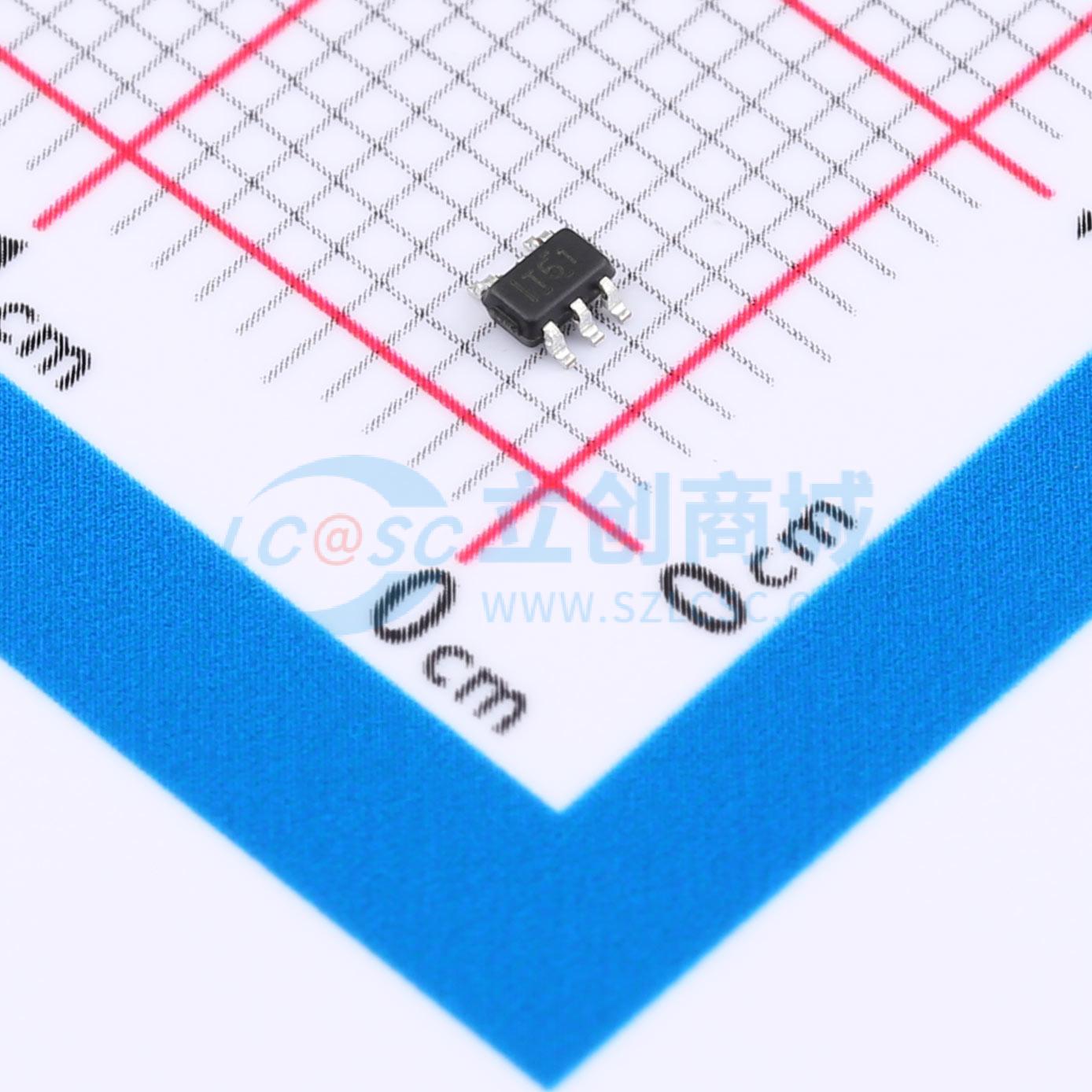

温馨提醒：图片仅供参考，商品以实物为准
TLV9051IDCKR
5MHz 15V/us 高压摆率 RRIO 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV9051 适用于成本优化型应用的单路、5.5V、5MHz、15V/μs 压摆率、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV9051IDCKR
- 商品编号
- C2873238
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.085克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 5MHz | |
| 输入失调电压(Vos) | 330uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 15V/us | |
| 输入偏置电流(Ib) | 2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 525pA | |
| 噪声密度(eN) | 15nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 330uA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~6V |
商品概述
TLV9051、TLV9052 和 TLV9054 器件分别为单通道、双通道和四通道的运算放大器。这些器件旨在 1.8V 至 6.0V 的低电压下运行。它们可以在非常高的压摆率下实现轨到轨输入和输出。这些器件非常适合需要低工作电压、高压摆率和低静态电流的成本受限应用。TLV905x 系列的容性负载驱动器具有 150pF 的电容，而电阻式开环输出阻抗使其能够在更高的容性负载下更轻松地实现稳定。 TLV905xS 器件具有关断模式，允许放大器切换至典型电流消耗低于 1μA 的待机模式。 TLV905x 系列易于使用，因为它具有稳定的单位增益，集成了 RFI 和 EMI 滤波器，且不会在过驱动情况下出现相位反转。
商品特性
- 高压摆率：15V/µs
- 低静态电流：330µA
- 轨至轨输入和输出
- 低输入失调电压：±0.33 mV
- 单位增益带宽：5MHz
- 低宽带噪声：15 nV/√Hz
- 低输入偏置电流：2pA
- 单位增益稳定
- 内置 RFI 和 EMI 滤波器
- 适用于低成本应用的可扩展 CMOS 运算放大器系列
- 可在电源电压低至 1.8V 的情况下运行
- 工作温度范围：-40°C 至 125°C
应用领域
- HVAC：暖通空调
- 光电二极管放大器
- 用于实现直流电机控制的电流分流监控
- 白色家电（冰箱、洗衣机等）
- 传感器信号调节
- 有源滤波器
- 低侧电流检测
