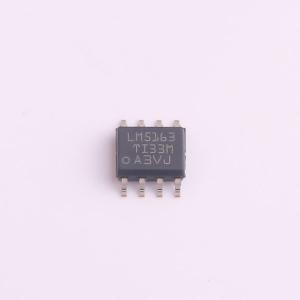

LM5163DDAR

具有超低IQ的100V输入、0.5A同步降压直流/直流转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5163是一款同步降压转换器,用于在宽输入电压范围内进行调节,从而最大限度地减少对外部浪涌抑制组件的需求。50ns的最短可控导通时间有助于实现较大的降压比,支持从48V标称输入到低电压轨的直接降压转换,从而降低系统的复杂性并减少解决方案成本。具有固定3ms内部软启动计时器、峰值和谷值电流限制保护、输入UVLO和热关断保护等特性。
品牌名称: TI(德州仪器)
商品型号: LM5163DDAR
商品编号: C2873264
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

LM5163同步降压转换器用于在宽输入电压范围内进行调节，从而最大限度地减少对外部浪涌抑制组件的需求。50ns的最短可控导通时间有助于实现较大的降压比，支持从48V标称输入到低电压轨的直接降压转换，从而降低系统的复杂性并减少解决方案成本。LM5163在输入电压突降至6V时能够根据需要以接近100%的占空比继续工作，使其成为宽输入电源范围工业和高电池节数电池组应用的理想选择。

LM5163具有集成式高侧和低侧功率MOSFET，可提供高达0.5A的输出电流。恒定导通时间(COT)控制架构可提供几乎恒定的开关频率，具有出色的负载和线路瞬态响应。其他特性包括超低IQ和二极管仿真模式运行（可实现高轻负载效率）、创新的峰值和谷值过流保护、集成式VCC偏置电源和自举二极管、精密使能和输入UVLO以及具有自动恢复功能的热关断保护。开漏PGOOD指示器可提供进行定序、故障报告和输出电压监视功能。

LM5163采用热增强型8引脚SO PowerPAD封装。其1.27mm引脚间距可以为高电压应用的实施。

商品特性

专为可靠耐用的应用设计
6V至100V的宽输入电压范围
结温范围：-40°C至+150°C
固定3ms内部软启动计时器
峰值和谷值电流限制保护
输入UVLO和热关断保护
适用于可扩展的工业电源和电池组
最短导通时间和关闭时间低：50ns
高达1MHz的可调节开关频率
可实现高轻负载效率的二极管仿真
10.5μA空载输入静态电流
3μA关断静态电流
超低EMI辐射
针对CISPR 25 5类标准进行了优化
通过集成技术减小解决方案尺寸，降低成本
COT模式控制架构
集成式0.725Ω NFET降压开关
集成式0.34Ω NFET同步整流器，省去了外部肖特基二极管
1.2V内部电压基准
无环路补偿组件
内部VCC偏置稳压器和自举二极管
漏极开路电源正常指示器
带PowerPAD的8引脚SOIC封装
使用WEBENCH电源设计器创建定制稳压器设计

应用领域

工业电池组(≥10S)
电池组–电动自行车/电动踏板车/LEV
电机驱动器
通信设备

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	9V~100V
	输出电压	-
	输出电流	500mA
	开关频率	300kHz；1MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10.5uA
	开关管(内置/外置)	内置
	输出类型	可调
