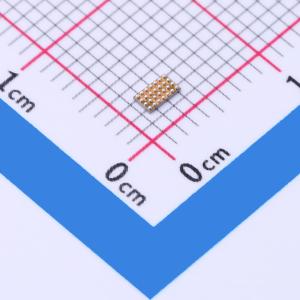

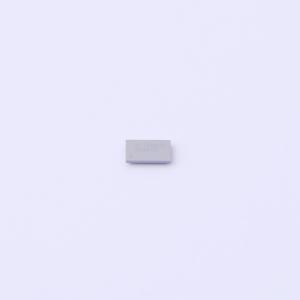

TPS66120YBGR

具有VBUS LDO稳压器的集成灌电流

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 适用于具有 3.3V 无电电池 LDO 灌电流的 USB-C/PD 高压电源开关 28-DSBGA -10 to 85
品牌名称: TI(德州仪器)
商品型号: TPS66120YBGR
商品编号: C2873290
商品封装: DSBGA-28
包装方式: 编带
商品毛重: 0.032克(g)

商品参数

商品概述

TPS6612x 包含一个集成4V 至22V 灌电流电源路径。该电源路径都支持过热保护和反向电流保护。VBUS 具有过压保护，其电平由可选的外部电阻分压器设置。如果不需要过压保护，可以通过接地OVP 终端来禁用。TPS6612x 支持显示过热事件的故障引脚。 TPS6612x 系列还支持高电压VBUS LDO 稳压器（每种器件类型为3.3V 或5V），可用于在电池电量耗尽的情况下为设备和其他系统组件供电。将TPS66120调节至3.3V，将TPS66121 调节至5V。

商品特性

集成22mΩ（典型值），32V 耐压NFET 4V 至22V 灌电流路径，高达5A
内置软启动可限制浪涌电流
集成高电压VBUS LDO 稳压器（每种器件类型为3.3V 或5.0V）
通过引脚配置的可选VBUS 过压保护
系统电源和VBUS 欠压保护
过热保护
反向电流保护
具有抗尖峰脉冲故障报告功能的故障引脚
小型WCSP 封装，无需HDI

应用领域

台式计算机/主板
标准笔记本电脑
Chromebook 和WOA
集线站
端口/线缆适配器和加密狗

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	-
	通道数	1
	工作电压	3.07V~3.53V

	属性	参数值
	数据速率	-
	工作温度	-10℃~+125℃
	工作电流	130uA
	静态电流	27uA
