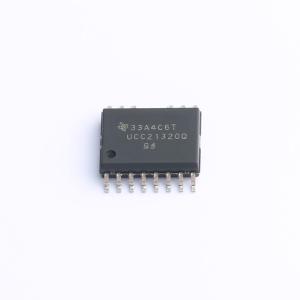

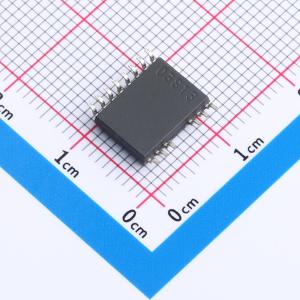

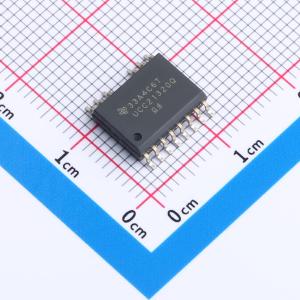

温馨提醒：图片仅供参考，商品以实物为准
UCC21320QDWKRQ1
汽车用隔离式双通道栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有可编程死区时间且采用 DWK 封装的汽车类 3.75kVrms、4A/6A 双通道隔离式栅极驱动器 14-SOIC -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- UCC21320QDWKRQ1
- 商品编号
- C2873313
- 商品封装
- SOIC-14P-300mil
- 包装方式
- 编带
- 商品毛重
- 0.487克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 隔离电压(Vrms) | 1500 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~18V | |
| 拉电流(IOH) | 4A | |
| 灌电流(IOL) | 6A | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 上升时间(tr) | 16ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 12ns | |
| 传播延迟 tpLH | 33ns | |
| 传播延迟 tpHL | 33ns | |
| 输入高电平(VIH) | 1.2V~2V | |
| 输入低电平(VIL) | 0.8V~1.2V | |
| 静态电流(Iq) | 2mA | |
| CMTI(kV/us) | 125kV/us | |
| 驱动侧工作电压 | 9.2V~25V |
商品概述
UCC21320-Q1是一款隔离式双通道栅极驱动器，源极峰值电流为4 A，灌极峰值电流为6 A。它旨在驱动功率MOSFET、IGBT和碳化硅MOSFET，最高频率可达5 MHz，具有同类最佳的传播延迟和脉宽失真。 输入侧与两个输出驱动器通过一个3.75 kVrms基本隔离屏障隔离，共模瞬态抗扰度（CMTI）最低为100 V/ns。两个次级侧驱动器之间的内部功能隔离允许最高1500 VDC的工作电压。 每个驱动器可配置为两个低端驱动器、两个高端驱动器或一个具有可编程死区时间（DT）的半桥驱动器。禁用引脚可同时关闭两个输出，悬空或接地时允许正常工作。作为故障安全措施，初级侧逻辑故障会强制两个输出为低电平。 每个器件可接受最高25 V的VDD电源电压。3 V至18 V的宽输入VCCI范围使该驱动器适用于与模拟和数字控制器接口。所有电源电压引脚均具备欠压锁定（UVLO）保护。 凭借所有这些先进特性，UCC21320-Q1可实现高效率、高功率密度和高可靠性。
商品特性
- 4 A峰值源电流、6 A峰值灌电流输出
- 3 V至18 V的输入VCCI范围，可与数字和模拟控制器接口
- 最高25 V的VDD输出驱动电源
- 典型传播延迟19 ns
- 最小脉冲宽度10 ns
- 最大延迟匹配5 ns
- 最大脉宽失真6 ns
- 共模瞬态抗扰度（CMTI）大于100 V/ns
- 通用型：双低端、双高端或半桥驱动器
- 可编程重叠和死区时间
- 宽体SOIC-14（DWK）封装
- 驱动器通道之间间距3.3 mm
- 工作温度范围-40℃至+125℃
- 浪涌抗扰度高达12.8 kV
- 隔离屏障寿命>40年
- TTL和CMOS兼容输入
- 可抑制短于5 ns的输入脉冲和噪声瞬变
- 用于电源排序的快速禁用功能
- 符合汽车应用要求
- 通过AEC-Q100认证，结果如下：
- 器件温度等级1
- 器件HBM ESD分类等级H2
- 器件CDM ESD分类等级C6
应用领域
- 混合动力电动汽车（HEV）和纯电动汽车（BEV）电池充电器
- 直流-直流和交流-直流电源中的隔离式转换器
- 电机驱动和直流-交流太阳能逆变器
- 不间断电源（UPS）
