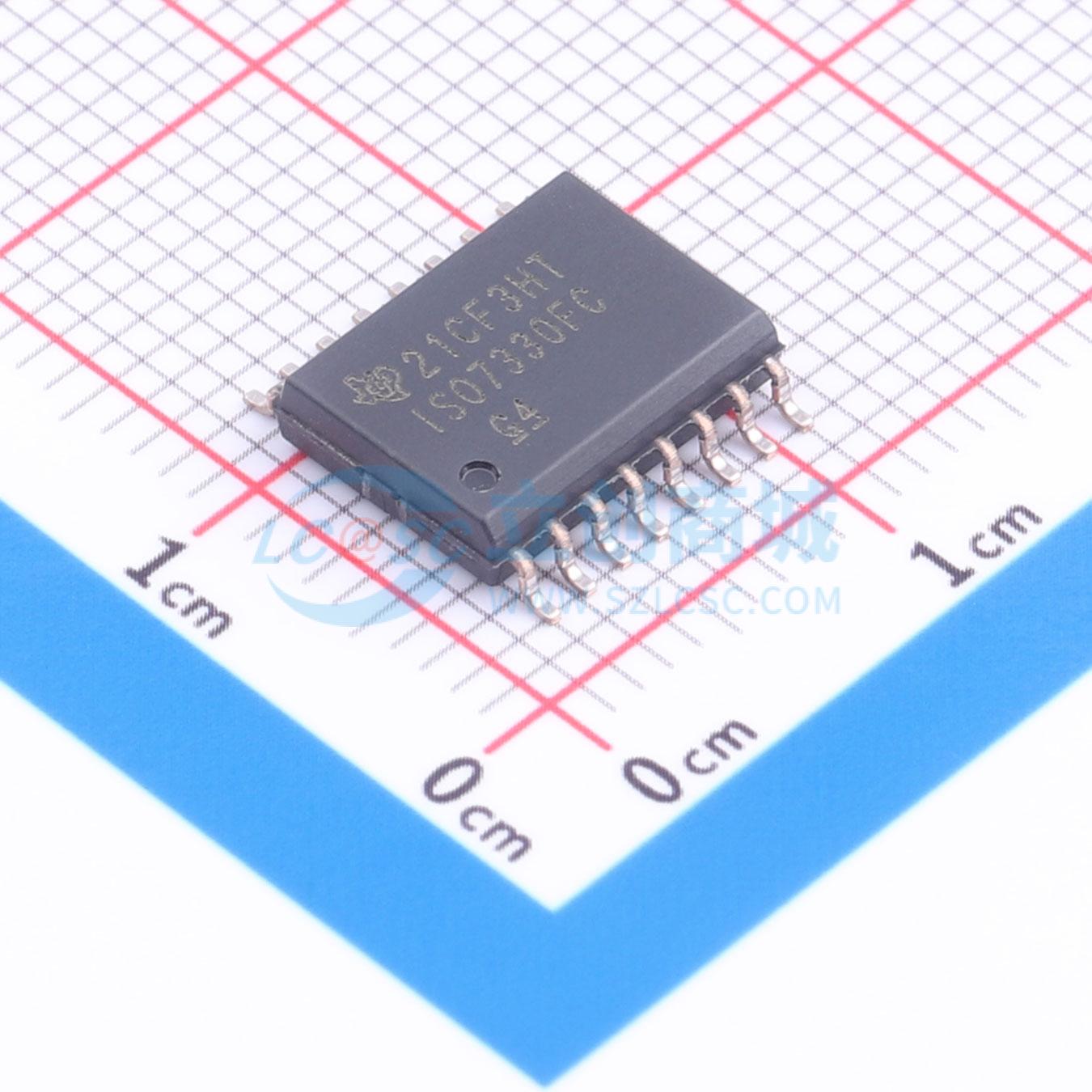

ISO7330FCDWR

ISO733x可提供符合UL标准的长达1分钟且高达3000V_RMS的电流隔离，以及符合VDE标准的4242V_PK隔离。这些器件具有三个隔离通道，其逻辑输入和输出缓冲器由二氧化硅 (SiO₂) 绝缘隔栅分离开来。ISO7330有三个同向通道，ISO7331有两个正向通道和一个反向通道。如果出现输入功率或信号损失，则后缀为“F”的器件默认输出“低”电平，后缀没有“F”的器件则默认输出“高”电平。与隔离式电源一起使用时，这些器件可防止数据总线或者其它电路上的噪声电流进入本地接地并且干扰或损坏敏感电路。ISO733x已针对恶劣环境集成了噪声滤波器，在此类环境下，器件的输入引脚上可能会出现短噪音脉冲。ISO733x具有晶体管晶体管逻辑电路(TTL)输入阈值，工作电压范围为3V到5.5V。凭借创新的芯片设计和布线技术，ISO733x的电磁兼容性得到了显著增强，从而可确保提供系统级ESD、EFT和浪涌保护并符合辐射标准。

• 信号传输速率：25Mbps输入时使用集成噪声滤波器，默认输出“高”和“低”选项
• ISO7330：1mA（5V电源供电时），0.8mA（3.3V电源供电时）
• ISO7331：1.4mA（5V电源供电时），1mA（3.3V电源供电时）
• 低传播延迟：典型值32ns（5V电源供电时）
• 可由3.3V和5V电源供电
• 3.3V和5V电平转换
• 70KV/μs瞬态抗扰度，优异的电磁兼容性(EMC)
• 系统级静电放电(ESD)、瞬态放电(EFT)以及抗浪涌保护
• 低辐射
• 宽体小外形尺寸集成电路(SOIC)-16封装
• 隔离隔栅寿命：>25年
• 安全及管理批准：符合DIN V VDE V 0884-10和DIN EN 61010-1标准的V_PK隔离部分；符合UL 1577标准且长达1分钟的3000V_RMS隔离；CSA组件接受通知5A，IEC 60950-1和IEC 61010-1终端设备标准；通过GB4943.1-2011 CQC认证

• 工业用FieldBus
• ProfiBus
• ModBus
• DeviceNet数据总线
• 伺服控制接口
• 电机控制
• 电源
• 电池组
