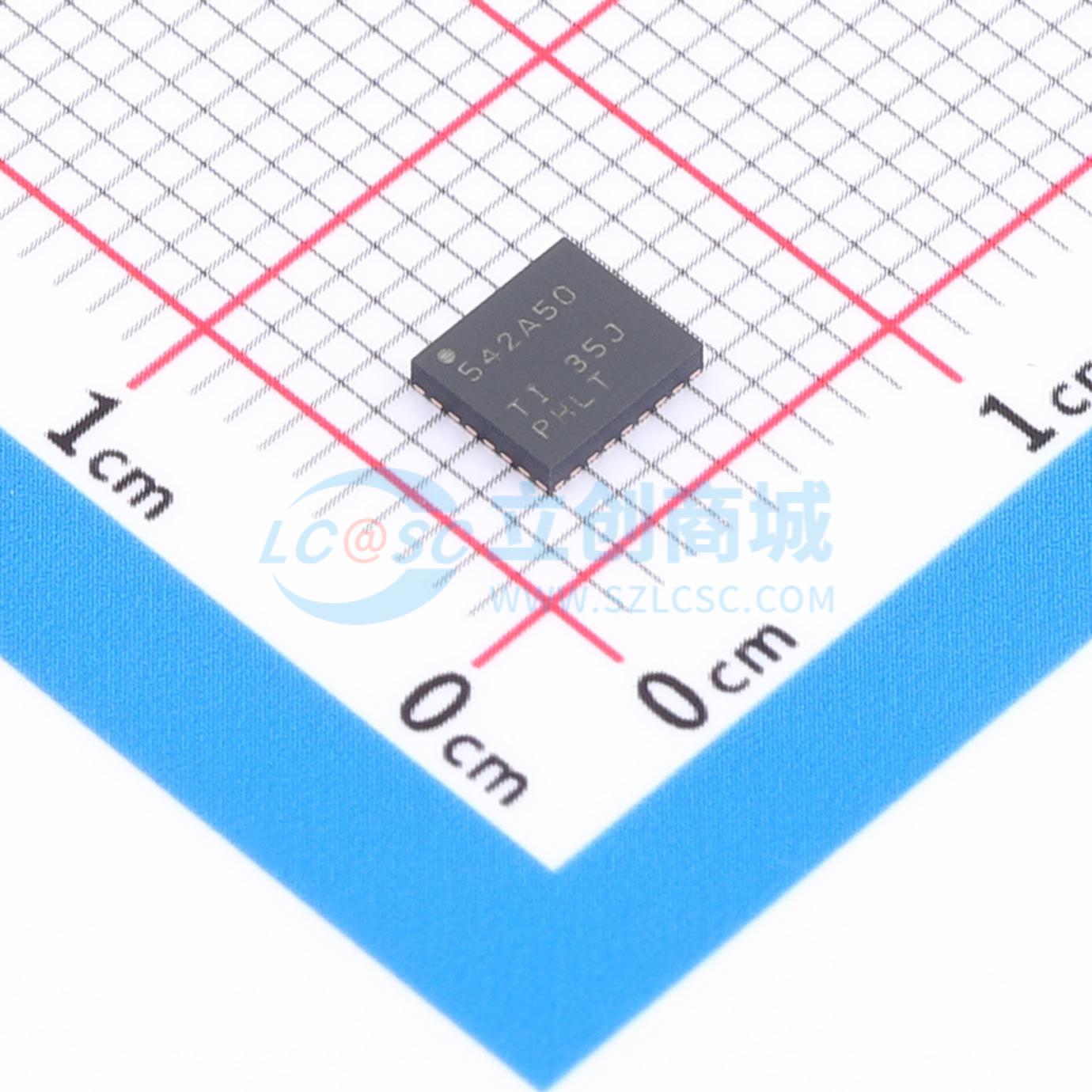

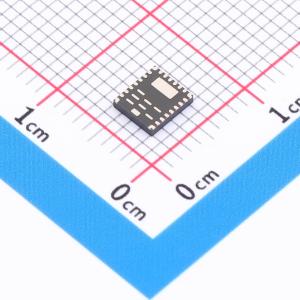

温馨提醒：图片仅供参考，商品以实物为准

TPS542A50RJMR

降压型 15A 4V~18V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS542A50是一款具有差分遥感和I2C的高效同步降压转换器。该器件提供具有引脚搭接、可选内部补偿的固定频率电压控制模式,可降低系统成本和复杂性。PWM可通过SYNC引脚与外部时钟保持同步。其他关键特性包括PFM（可提高轻负载效率）、低关断静态电流消耗、可调UVLO（通过EN引脚实现）以及用于器件配置和输出电压调节的I2C接口。
品牌名称: TI(德州仪器)
商品型号: TPS542A50RJMR
商品编号: C2873341
商品封装: VQFN-33-HR(4x4.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

TPS542A50 是一款具有差分遥感和 I2C 的高效同步降压转换器。该器件提供具有引脚搭接、可选内部补偿的固定频率电压控制模式，可降低系统成本和复杂性。PWM 可通过 SYNC 引脚与外部时钟保持同步。其他关键特性包括 PFM（可提高轻负载效率）、低关断静态电流消耗、可调 UVLO（通过 EN 引脚实现）以及单调启动至预偏置状态。该器件还具有用于器件配置和输出电压调节的 I2C 接口。TPS542A50 是一款无铅器件，完全符合 RoHS 标准，无需豁免。

商品特性

集成9.1-mΩ和2.6-mΩ MOSFET，支持高达15-A的输出电流
0.5-V至5.5-V输出电压范围
具有可选内部补偿的固定频率电压控制模式
七种可选频率设置，从400 kHz到2.2 MHz
可与外部时钟同步
全差分远程检测
通过模拟引脚电阻或I2C接口配置设备
通过I2C以可控斜率调整VOUT，从-20%到+10%，步长为0.028%
六种可选过流限制，四种软启动斜率，两个I2C地址
在预偏置输出上单调启动
EN引脚允许调节输入UVLO
电源良好指示
关断状态下典型静态电流消耗为17 μA
可选择FCCM或PFM以提高轻负载效率
-40至+150℃的工作结温
4-mm x 4.5-mm VQFN封装
使用WEBENCH Power Designer创建TPS542A50的自定义设计

应用领域

企业级存储、SSD
ASIC、SoC、FPGA、DSP 内核和 I/O 电源轨
有线网络交换机和路由器
工业机械和机床

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~18V
	输出电压	500mV~5.5V
	输出电流	15A
	开关频率	2.2MHz
	工作温度	-40℃~+150℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
