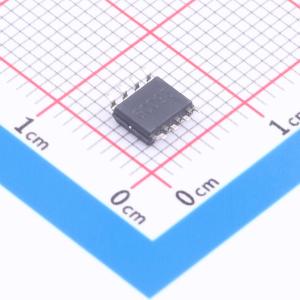

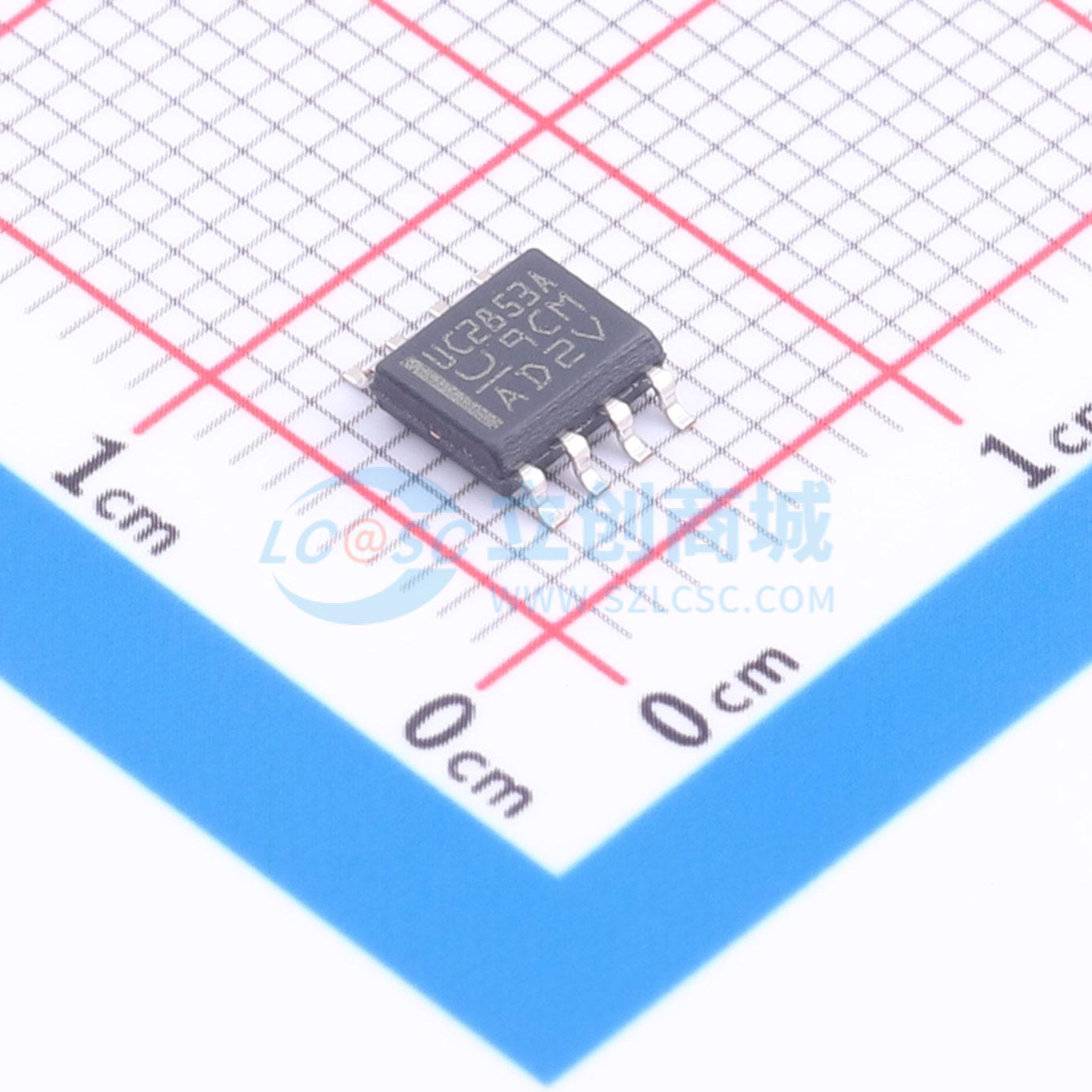

温馨提醒：图片仅供参考，商品以实物为准

UC2853ADTR

12V~40V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高功率因数前置稳压器 8-SOIC -40 to 105
品牌名称: TI(德州仪器)
商品型号: UC2853ADTR
商品编号: C2873350
商品封装: SOIC-8
包装方式: 编带
商品毛重: 1.89克(g)

商品参数

商品概述

UC2853A可提供简单、高性能的有源功率因数校正。该8引脚器件采用与UC1854相同的控制技术，利用简化架构和内置振荡器最大限度减少外部元器件数量。UC2853A集成了精密乘法器/平方器/除法器电路、电压和电流环路误差放大器，以及精密电压基准，可实现带RMS线电压补偿的平均电流模式控制。该控制技术可在输入电压变化时保持恒定环路增益，从而在全球输入电压范围内最大限度降低输入线电流失真。内置63kHz振荡器包含外部时钟输入，可与下游转换器同步。此外，该器件具有过压保护比较器、带钳位的MOSFET栅极驱动器（欠压锁定期间可自偏置为低电平），以及较低的启动和供电电流。UC2853A与UC2853的区别仅为内置振荡器频率从75kHz降低至63kHz。降低开关频率的目的是使开关频率的二次谐波保持在150kHz以下，有助于设计满足150kHz处的EMI规范要求。该器件提供8引脚PDIP (P)和SOIC (D)封装。UC2853A的工作温度范围为–40℃至105℃。

商品特性

完整的8引脚功率因数解决方案
减少外部元器件数量
RMS线电压补偿
精密乘法器/平方器/除法器
内置63kHz可同步振荡器
平均电流模式PWM控制
过压保护比较器
大电流带钳位栅极驱动器

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	12V~40V
	开关频率	56kHz~94kHz

	属性	参数值
	功能特性	欠压锁定
	工作温度	-25℃~+85℃
