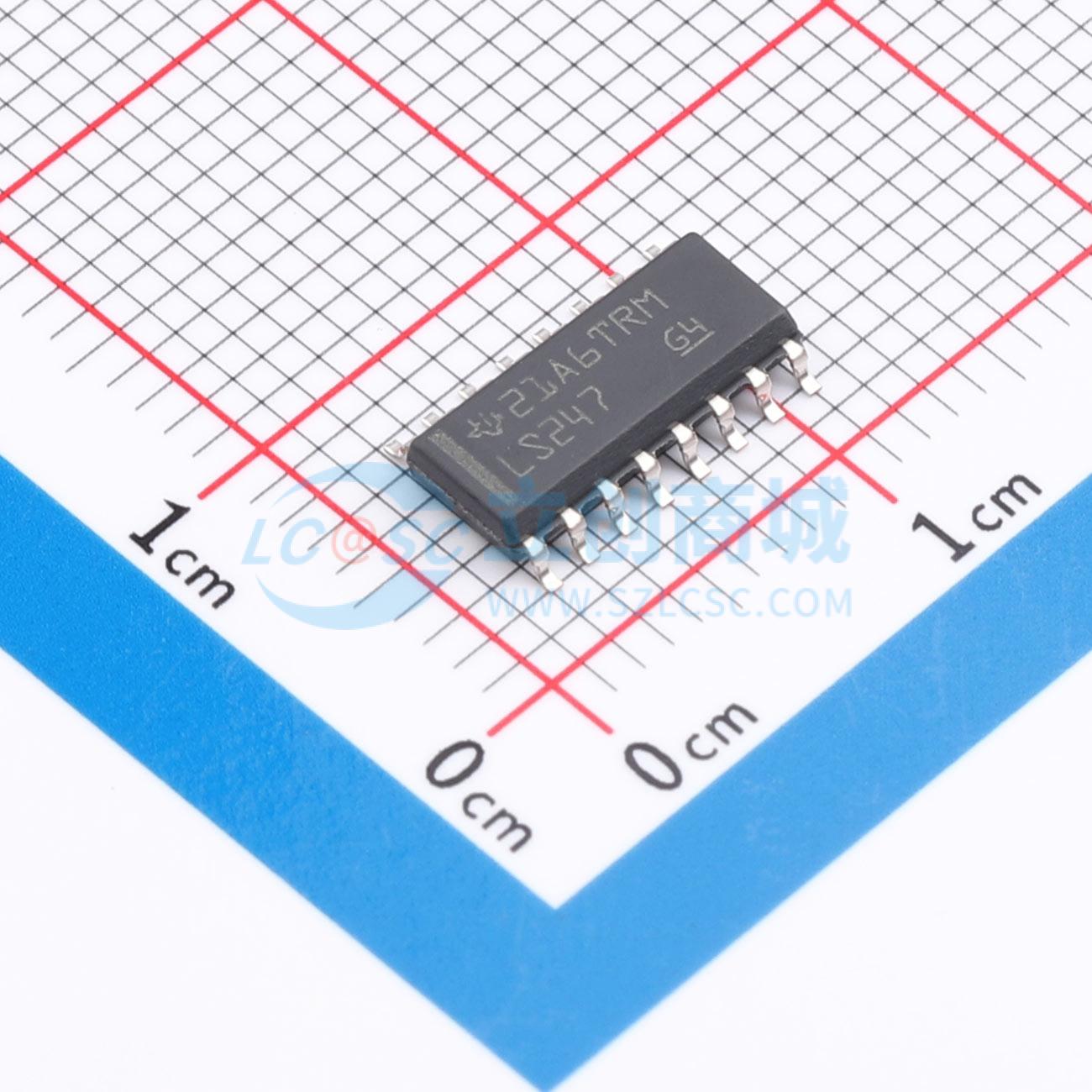

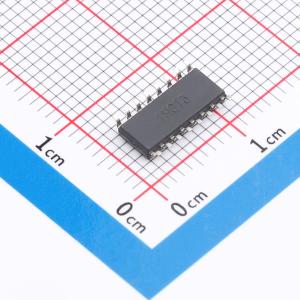

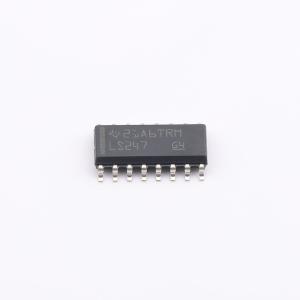

温馨提醒：图片仅供参考，商品以实物为准

SN74LS247DR

BCD-七段译码器/驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LS247 BCD 到 7 段解码器/驱动器
品牌名称: TI(德州仪器)
商品型号: SN74LS247DR
商品编号: C2873230
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.26494克(g)

商品参数

商品概述

'246和'247在电气特性和功能上分别与SN5446A/SN7446A和SN5447A/SN7447A相同，并且具有与其等效器件相同的引脚分配。'LS247和'LS248在电气特性和功能上分别与SN54LS47/SN74LS47和SN54LS48/SN74LS48相同，也具有与其等效器件相同的引脚分配。它们可以在当前或未来的设计中互换使用，为设计者提供两种指示字体之间的选择。'46A、'47A、'Ls47和'LS48组成H和无尾的字符，而'246、'247、'LS247和'LS48组成B和有尾的字符。所有其他字符的组成，包括十进制输入超过九时的显示模式是相同的。'246、'247和'LS247具有用于直接驱动指示器的低电平有效输出，而'LS248具有用于驱动灯缓冲器的高电平有效输出。所有这些电路都有全波纹消隐输入/输出控制和一个灯测试输入。段识别及结果展示如下所示。BCD输入计数超过9时的显示模式是独特的符号，以验证输入条件。

所有这些电路都包含自动前导和/或后沿零消隐控制（RBl和RBO）。当Bi/RBO节点处于高电平时，可以随时对这些类型的灯进行测试LT。所有类型都包含一个可用来通过脉冲控制灯亮度或抑制输出的覆盖消隐输入（Bl）。输入和输出完全兼容TTL逻辑输出使用。

54系列和54LS系列器件的工作温度范围为-55°C至125°C；74系列和74LS系列器件的工作温度范围为0°C至70°C。

应用领域

驱动指示器
灯测试功能
前导/尾随零抑制

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	数码管驱动
	工作电压	4.75V~5.25V
	位驱动电流	24mA

	属性	参数值
	段驱动电流	24mA
	工作温度	0℃~+70℃
	耗散功率(Pd)	35mW
