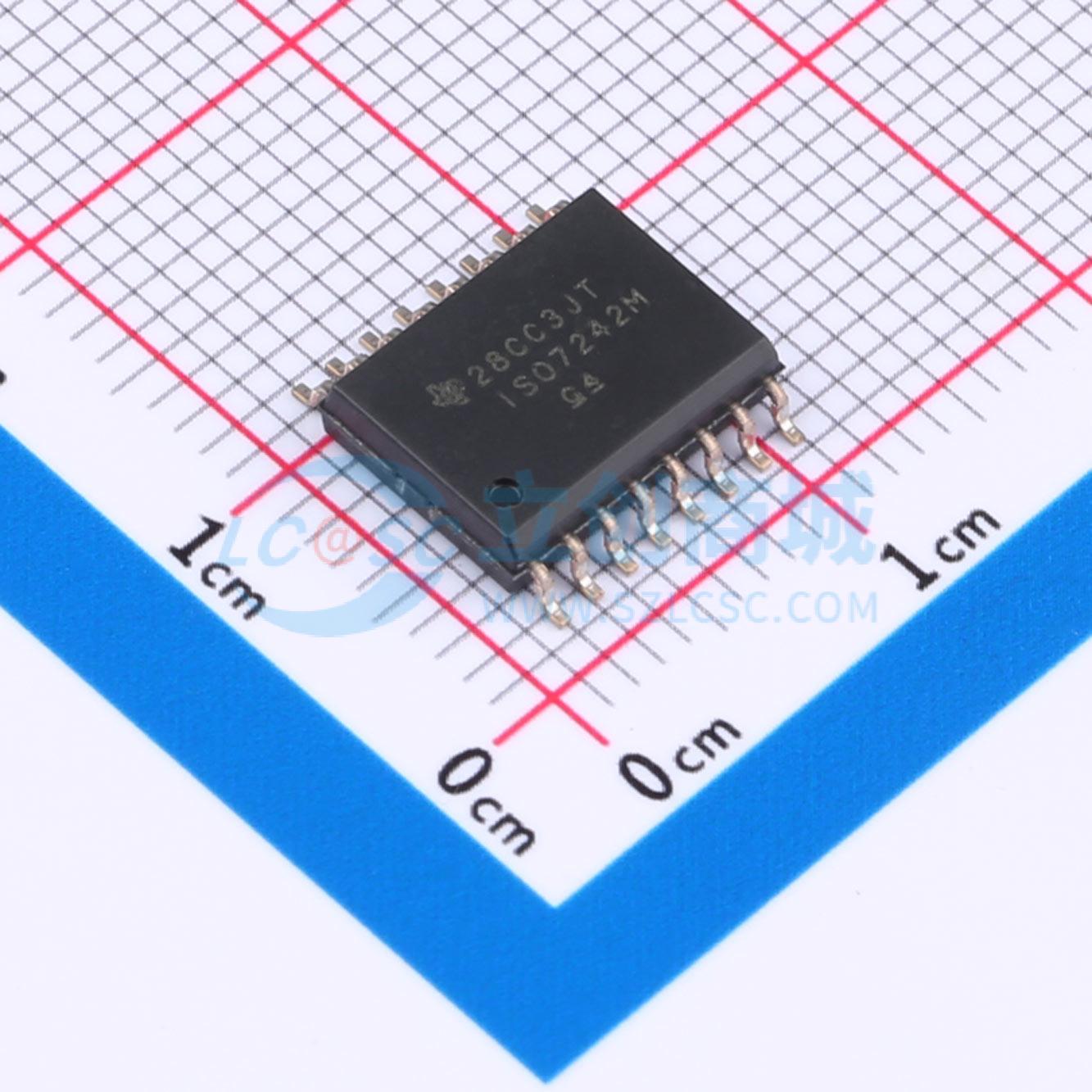

ISO7242MDWR
ISO7242MDWR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISO7242M 四通道 2/2 150Mbps 数字隔离器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO7242MDWR
- 商品编号
- C2873237
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.49克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 2 | |
| 反向通道数 | 2 | |
| 最大数据速率 | 150Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 2500 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -40℃~+125℃ | |
| 工作电压(VCCA) | 3.15V~5.5V | |
| 工作电压(VCCB) | 3.15V~5.5V | |
| 传播延迟(tpd) | 17ns |
商品概述
ISO7240x、ISO7241x 和 ISO7242x 器件是具有多通道配置和输出使能功能的四通道数字隔离器。这些器件的逻辑输入和逻辑输出缓冲器由二氧化硅 (SiO₂) 隔离屏障分隔。与隔离电源配合使用时，这些器件有助于阻挡高压、隔离接地，并防止噪声电流进入本地接地，干扰或损坏敏感电路。 ISO7240x 系列器件的四个通道方向相同。ISO7241x 系列器件有三个通道方向相同，一个通道方向相反。ISO7242x 系列器件在两个方向上各有两个通道。
商品特性
- 25 和 150 Mbps 信号速率可选
- 低通道间输出偏斜；最大低脉冲宽度失真 (PWD) 为 1 ns；最大低抖动含量为 2 ns；150 Mbps 时典型值为 1 ns
- 可选默认输出 (ISO7240CF)
- 额定工作电压下寿命超过 25 年
- 4 kV ESD 保护
- 可使用 3.3 V 或 5 V 电源供电
- 高电磁抗扰度
- 工作温度范围为 -40℃ 至 +125℃
- 安全相关认证：符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 的 VDE 4000 VPK 基本绝缘；符合 UL 1577、CSA 组件验收通知 #5A 和 IEC 60950-1 终端设备标准的 2.5 kV₁ RMS 绝缘 1 分钟
应用领域
- 工业现场总线
- 计算机外设接口
- 伺服控制接口
- 数据采集
