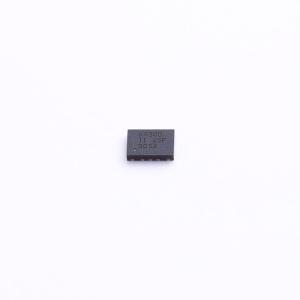

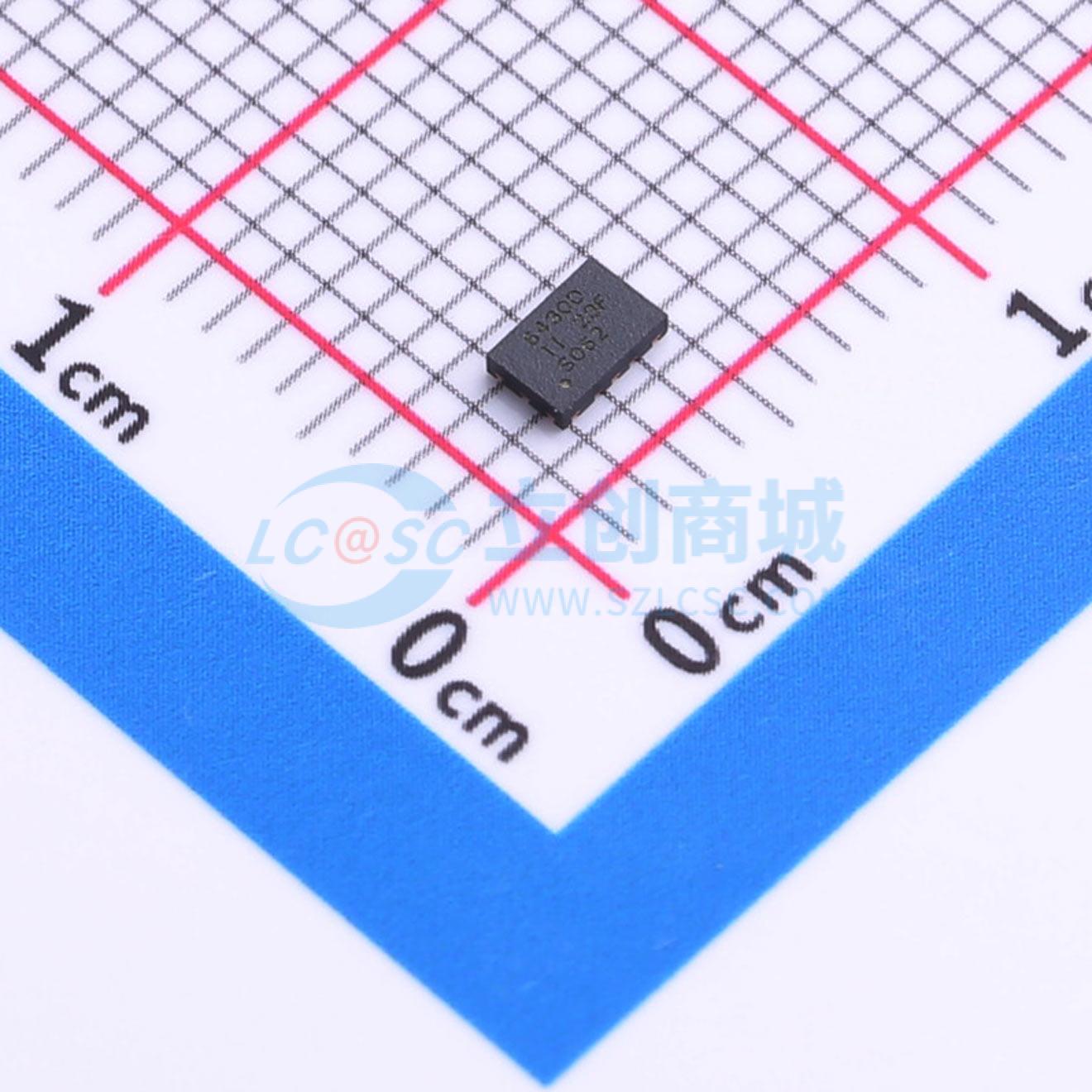

温馨提醒：图片仅供参考，商品以实物为准
LM60430DRPKR
3.8V至36V、3A和4A超小型同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM60430 3.8V 至 36V、3A 超小型同步降压转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM60430DRPKR
- 商品编号
- C2873217
- 商品封装
- WQFN-13-HR(2x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.8V~36V | |
| 输出电压 | 1V~24V | |
| 输出电流 | 3A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 24uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM604x0稳压器是一款简单易用的同步降压直流/直流转换器，可提供业界一流的效率，适用于条件严苛的工业应用。LM60430可驱动高达3A的负载电流，而LM60440是一款业界超小型的4A降压转换器。 LM604x0采用带有可湿性侧面的超小型WQFN封装和带有散热焊盘的标准QFN引脚布局以增强热性能。此增强型QFN封装具有极小的寄生电感和电阻，能够实现非常高的效率，同时可最大程度地减少开关节点振铃并显著降低EMI。 LM604x0采用峰值电流模式控制，可在轻负载时自动折返频率，以确保在整个负载范围内具有出色的效率。较低的功率耗散在热性能经优化的QFN封装的加持之下，可以较小的尺寸实现具有较高功率密度的解决方案。此外，此器件需要极少外部组件，并且具有可简化PCB布局的引脚排列方式。LM604x0的小型解决方案尺寸和功能集旨在简化各种终端设备的实现。 该器件还具有符合AEC - Q100标准的版本。
商品特性
- 低EMI和开关噪声
- 符合CISPR22 5类标准
- 增强型QFN封装最大程度地减少了寄生电感和开关节点振铃
- 标准QFN封装：单个大散热焊盘和所有引脚均分布在封装外围
- 引脚兼容型号：LM60440（36V，4A）LM60430（36V，3A）
- 结温范围： - 40°C至 + 150°C
- 频率：400kHz，1MHz
- 输出电压范围：1V至24V
- 可在所有负载下进行高效电源转换
- 峰值效率 > 95%
- 在10mA、12VIN、5VOUT下，PFM效率为90%
- 低至25μA的工作静态电流
- 提供功能安全
- 可帮助进行功能安全系统设计的可用文档
应用领域
- 工业PC和CPU（PLC控制器）
- 伺服驱动和交流驱动控制模块
- 医疗设备和仪器应用
