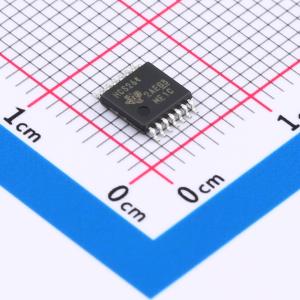

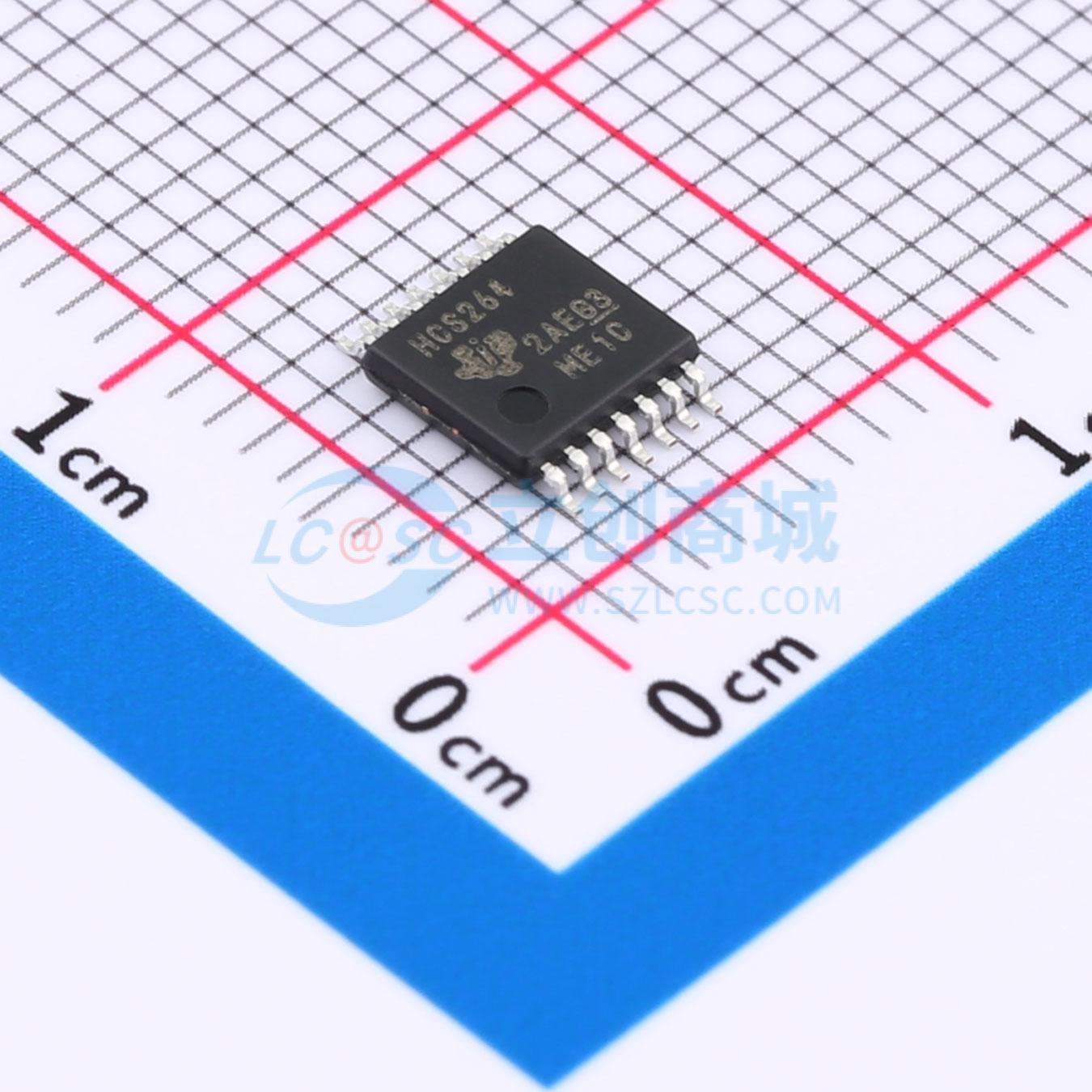

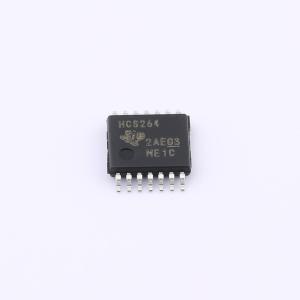

温馨提醒：图片仅供参考，商品以实物为准
SN74HCS264PWR
带施密特触发器输入和反相输出的8位并行输出串行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS264 8 位并行输出串行移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS264PWR
- 商品编号
- C2873218
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.128克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 97MHz | |
| 元件数 | 1 | |
| 输出类型 | 推挽式 | |
| 系列 | 74HCS | |
| 传播延迟(tpd) | 11ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 7.8mA | |
| 分辨率(位) | 8 | |
| 输入类型 | 施密特触发器 | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能 |
商品概述
SN74HCS264器件包含一款带与门串行输入和异步清零（CLR）输入的8位移位寄存器。只要满足最小建立时间要求，当CLK为高电平或低电平时，都可更改串行输入处的数据。所有输入均采用施密特触发器架构，可增加噪声容限并消除任何输入转换速率要求。时钟触发发生在CLK的低电平到高电平转换过程中。时钟触发后，器件会将(A · B)输入数据线的结果存储到第一个寄存器，并将每个寄存器的数据传输到下一个寄存器。输出为存储数据的反相输出。
商品特性
- 宽工作电压范围:2 V 至 6 V
- 施密特触发器输入可处理慢速或噪声输入信号
- 低功耗
- 典型ICC为100 nA
- 典型输入漏电流为±100 nA
- 在6 V电压下输出驱动能力为±7.8 mA
- 扩展环境温度范围:-40 ℃ 至 +125 ℃
应用领域
- 输出扩展
- LED矩阵控制
- 7段数码管控制
- 8位数据存储
