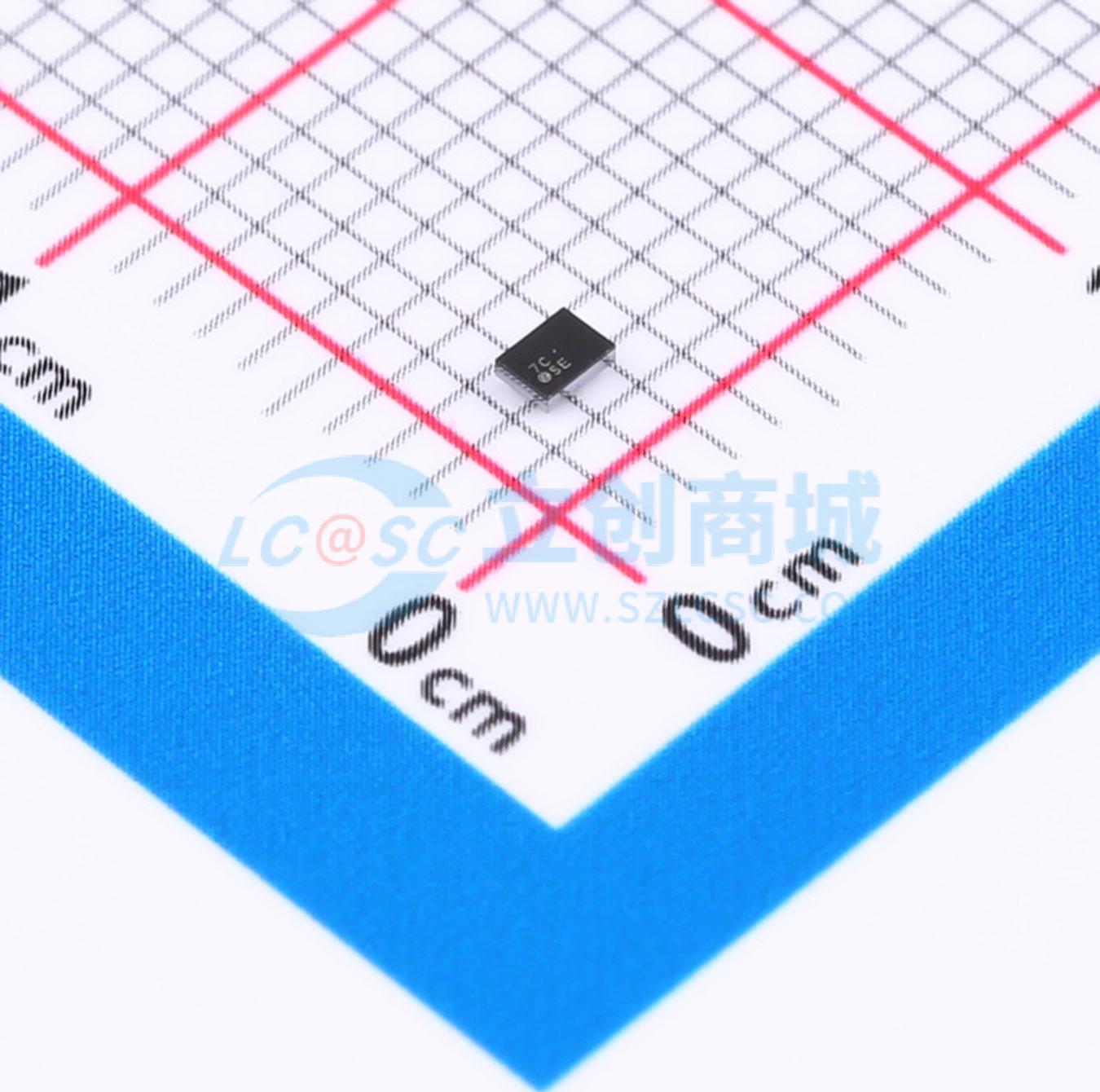

温馨提醒：图片仅供参考，商品以实物为准

LM3528TME/NOPB

高效能、具备128级指数调光和集成OLED电源的多显示屏LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3528 具有 128 指数调光阶跃的高效、多显示 LED 驱动器
品牌名称: TI(德州仪器)
商品型号: LM3528TME/NOPB
商品编号: C2872789
商品封装: DSBGA-12
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

商品概述

LM3528 电流模式升压转换器提供两个独立的输出。第一个输出（MAIN）是用于驱动串联白光LED的恒流沉降器。第二个输出（SUB/FB）可以配置为用于串联白光LED偏置的恒流沉降器，或者作为反馈引脚来设置恒定输出电压以供电OLED面板。

作为双输出白光LED偏置电源，LM3528自适应地调节LED串的供电电压，以最大化效率并确保电流沉降器保持在调节范围内。每个输出的最大电流通过单个外部低功率电阻设置。一个兼容I2C的接口允许独立调整任一输出的LED电流，从0到最大电流共有128个指数级步进。当配置为白光LED + OLED偏置电源时，LM3528可以独立且同时驱动多达6个白光LED，并为OLED面板提供高达21V的恒定输出电压。

商品特性

128级指数调光
可编程自动调光功能，效率高达90%
低剖面12凸点DSBGA封装（1.2mm x 1.6mm x 0.6mm）
集成OLED显示屏电源和LED驱动器
可编程图案生成器输出用于LED指示功能
驱动多达12个LED，电流为20mA
驱动多达5个LED，电流为20mA，并提供40mA时18V的电压
串间电流匹配精度为1%
内部软启动限制浪涌电流
真正的关断隔离用于LED
宽输入电压范围2.5V至5.5V
22V过压保护
1.25MHz固定频率工作
专用可编程通用I/O
活动低硬件复位

应用领域

双显示液晶背光用于便携式应用
大尺寸液晶背光
有机发光二极管面板电源供应
带指示灯的显示屏背光

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.5V~5.5V
	开关频率	1.25MHz
	通道数	2
	输出电压	-
	输出电流	20mA

	属性	参数值
	调光	PWM；模拟
	特性	过压保护(OVP)；过温保护(OTP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	1%
