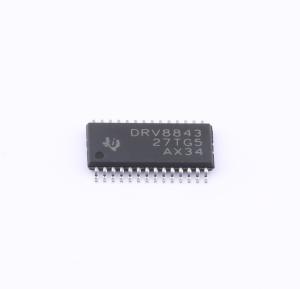

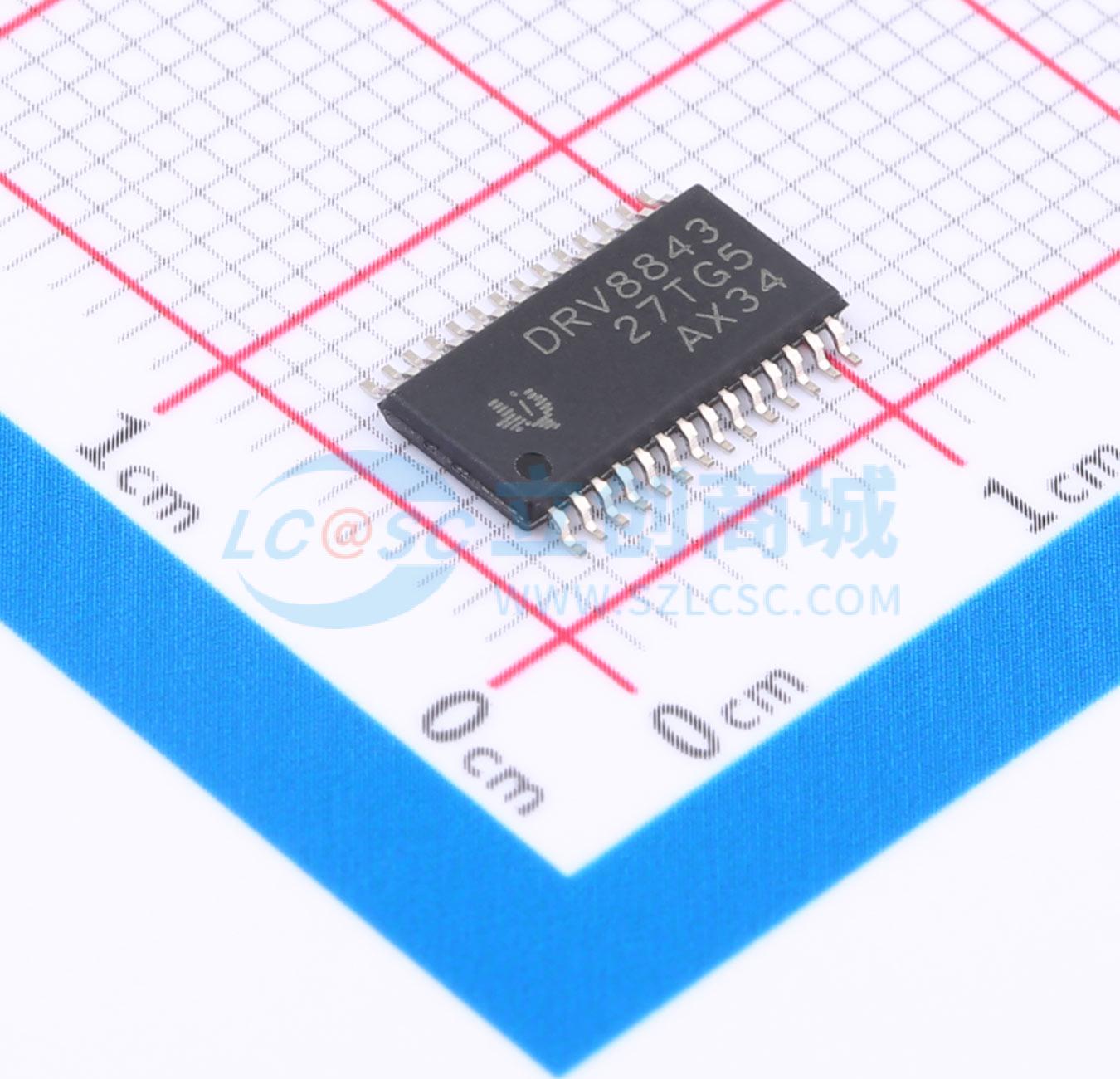

DRV8843PWPR

DRV8843 双路H桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8843 具有电流调节和 PWM 控制功能的 45V、2.5A 双极步进或两路 H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8843PWPR
商品编号: C2872798
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

DRV8843为打印机、扫描仪和其他自动设备应用提供集成的双路H桥电机驱动器解决方案。该器件可用于驱动一个或两个刷式直流电机、一个双极性步进电机或其它负载。通过一个简单的PWM接口即可轻松与控制器电路相连。输出驱动器块包括配置为H桥的N沟道功率MOSFET。DRV8843可为每个H桥提供高达2.5A的峰值电流或1.75A的均方根(RMS)输出电流（在24V与TA = 25°C时提供适当散热功能）。低功耗睡眠模式可将部分内部电路关断，以实现极低的静态电流和功耗。可使用一个专用的nSLEEP引脚来设定这个睡眠模式。该器件内置以下保护功能：过热、过流和欠压。故障条件通过nFAULT引脚指示。

商品特性

双路H桥电机驱动器–单通道/双通道刷式直流步进
IN/IN控制接口
可选固定频率电流调节两位电流控制，支持多达四种电流水平
低MOSFET导通电阻
最大驱动电流为2.5A（24V且TA = 25°C时）
高侧与低侧RDS(ON)共400mΩ（24V且TA = 25°C时）
8.2V至45V宽工作电源电压范围
低电流休眠模式
内置3.3V基准输出
耐热增强型表面贴装封装
过流保护(OCP)
热关断(TSD)
欠压闭锁(UVLO)
故障条件指示引脚(nFAULT)

应用领域

打印机
扫描仪
办公自动化设备
游戏机
工厂自动化
机器人

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~45V
	输出电流	2.5A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	320mΩ
	工作温度	-40℃~+85℃
