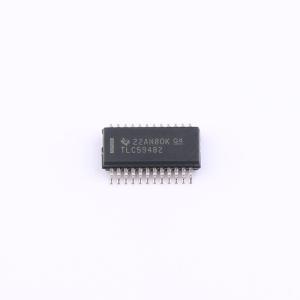

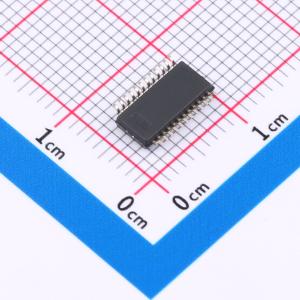

TLC59482DBQR
具有6位全局亮度控制的16通道，16位，脉宽调制(PWM）发光二级管 (LED)驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC59482 具有 6 位全局亮度控制功能的 16 通道、16 位 PWM LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC59482DBQR
- 商品编号
- C2872803
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | 25MHz~30MHz | |
| 通道数 | 16 | |
| 输出电流 | 35mA；45mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 1% |
商品概述
TLC59482 是一款16 通道，恒定灌电流驱动器。每个通道有一个步长为65,536 的独立可调节、脉宽调制(PWM) 灰度(GS) 亮度控制。所有通道具有一个64步长的全局亮度控制(BC)。BC 调节与其它LED 驱动器的亮度偏差。可通过一个串行接口访问GS 和BC 数据。
商品特性
- 16 个恒定流入电流源输出通道
- 具有最大亮度控制(BC) 数据的灌电流能力：1mA 至35mA (VCC ≤3.6V)；1mA 至45mA (VCC >3.6V)
- 恒定电流精度：通道到通道：±1% （典型值），±2.5% （最大值）；器件到器件：±2% （典型值），±4% （最大值）
- 数据传输速率：30MHz
- 灰度控制时钟：33MHz
- 自动重复显示功能
- 自动数据刷新
- 显示计时复位
- 用来防止涌入电流的4 通道成组延迟开关
- 工作温度范围：-40°C 至+85°C
应用领域
- LED 视频显示屏
- LED 信号板
