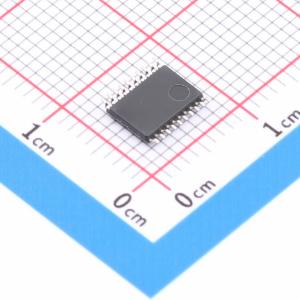

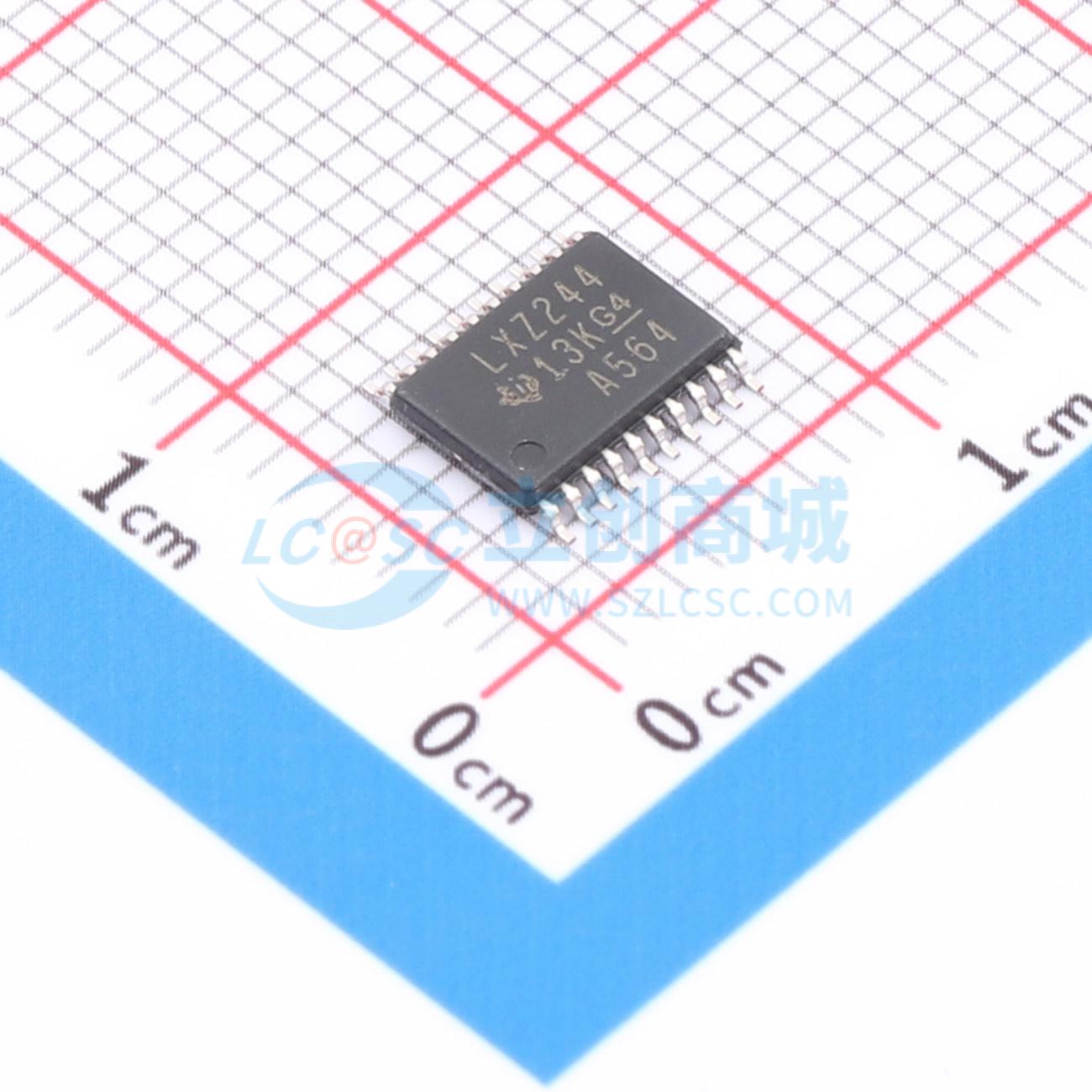

SN74LVTZ244PWR

3.3-V ABT八进制缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVTZ244 具有总线保持、TTL 兼容型 CMOS 输入和三态输出的 8 通道、2.7V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74LVTZ244PWR
商品编号: C2872977
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.817004克(g)

商品参数

	属性	参数值
	灌电流(IOL)	64mA
	拉电流(IOH)	32mA
	系列	74LVTZ
	工作温度	-40℃~+85℃
	静态电流(Iq)	225uA
	传播延迟(tpd)	2.5ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；总线保持；电平转换

商品概述

这些八进制缓冲器/驱动器专门设计用于低电压（3.3-V）VCC工作，具备向5-V系统环境提供TTL接口的能力。这些器件分为两个4位线驱动器，带有独立的输出使能（OE）输入。当OE为低电平时，器件将数据从A输入传输到Y输出。当OE为高电平时，输出处于高阻态。内置有源总线保持电路，可将未使用或浮空的数据输入保持在有效逻辑电平。SN74LVTZ244提供TI的收缩小外形封装（DB），该封装占用的印刷电路板面积不到标准小外形封装的一半，却可提供相同的I/O引脚数和功能。SN74LVTZ244的工作温度范围为 -40℃ 至 85℃。

商品特性

采用先进BiCMOS技术（ABT）设计，支持3.3-V工作，具备低静态功耗
上下电期间处于高阻态
支持混合模式信号操作（在3.3-V VCC下支持5-V输入输出电压）
支持低至2.7 V的非稳压电池工作
典型VOLP（输出接地反弹）< 0.8 V，条件为VCC = 3.3 V，TA = 25℃
闩锁性能超过500 mA，符合JEDEC标准JESD-17
总线保持数据输入可消除对外部上拉电阻的需求
封装选项包括塑料小外形（DW）、收缩小外形（DB）、薄收缩小外形（PW）封装、陶瓷芯片载体（FK）和陶瓷（J）DIPs

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2.7V~3.6V
	元件数	2
	每个元件位数	4
	通道类型	单向
