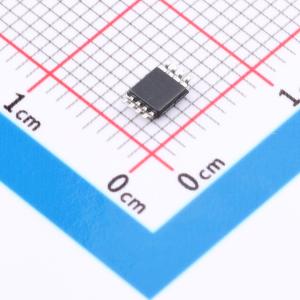

温馨提醒：图片仅供参考，商品以实物为准
OPA2822E/2K5
双路、宽带、低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA2822 双路、宽带、低噪声 SpeedPlus™ 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2822E/2K5
- 商品编号
- C2872993

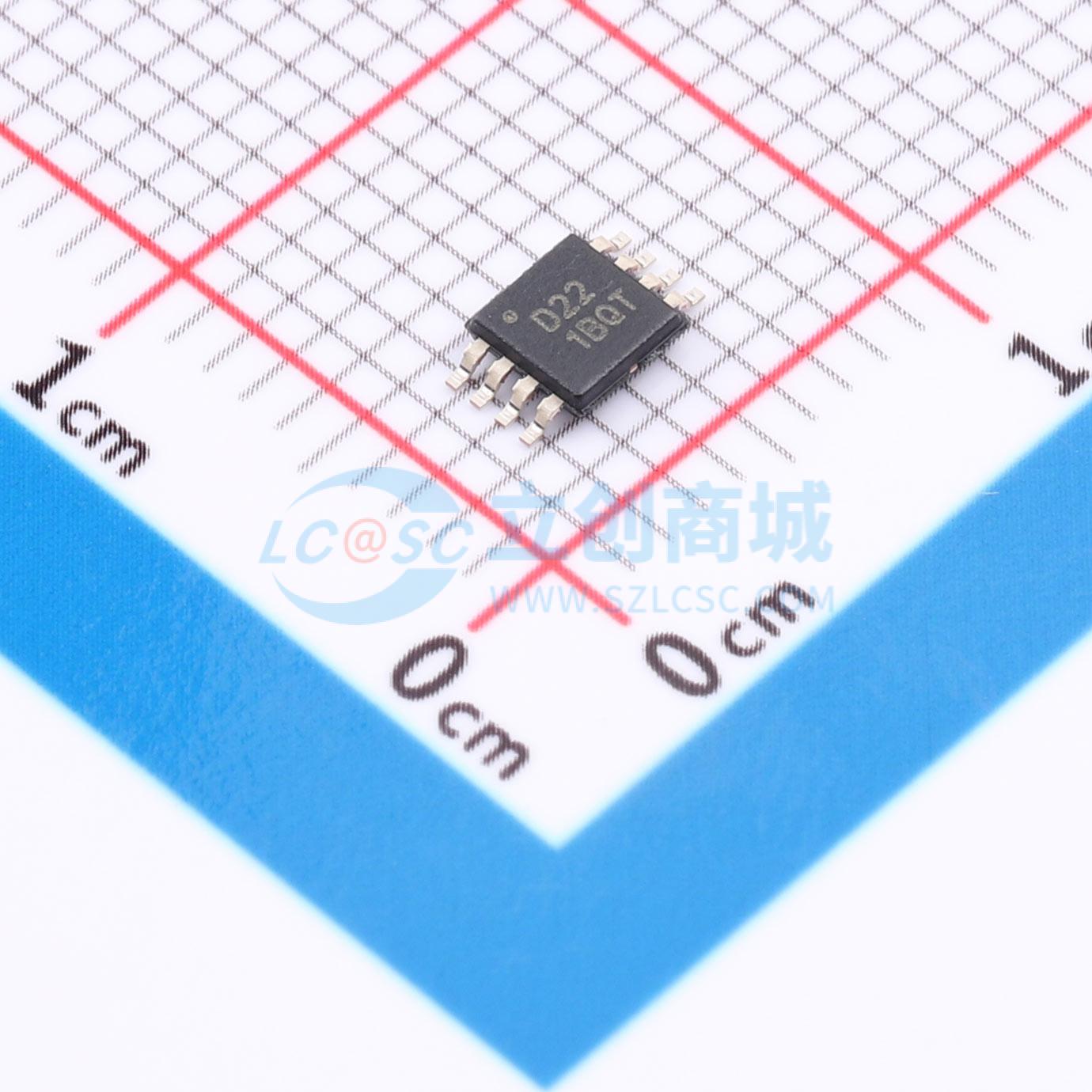

- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 1.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 240MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 170V/us | |
| 输入偏置电流(Ib) | 9uA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 110dB | |
| 静态电流(Iq) | 9.6mA | |
| 输出电流 | 150mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
OPA2822是双路宽带低噪声运算放大器，采用单位增益稳定的电压反馈架构，可实现2.0nV/√Hz的极低输入噪声，兼具低输入噪声与极低的谐波失真，在差分配置下表现尤为突出，可提供充足的输出电流，能够驱动放大器与编解码器之间无源滤波器的重载负载。在+5V至+12V电源供电下，输入频率1MHz以内时，2VPP差分输出的谐波失真≤-100dBc；每通道电源电流仅为4.8mA，可在从单+5V、±5V到单+12V的宽范围电源电压下满足使用需求；单+5V供电的通用场景下，可在较低电源电压下实现较大的输入输出电压摆幅；低电压噪声和失调电压可为PLL的低成本精密积分器提供性能支持，基带I/Q接收通道可实现近乎完美的通道匹配，其噪声与失真可支持最高5MHz的信号，实现大于14位的动态范围。
商品特性
- 输入噪声电压低，为2.0nV/√Hz
- 单位增益带宽高，为500MHz
- 增益带宽积高，为240MHz
- 输出电流高，为90mA
- 支持单电源+5V至+12V工作
- 每通道电源电流低，为4.8mA
应用领域
- xDSL差分线路接收器
- 高动态范围ADC驱动器
- 低噪声PLL积分器
- 互阻放大器
- 精密基带I/Q放大器
- 有源滤波器
