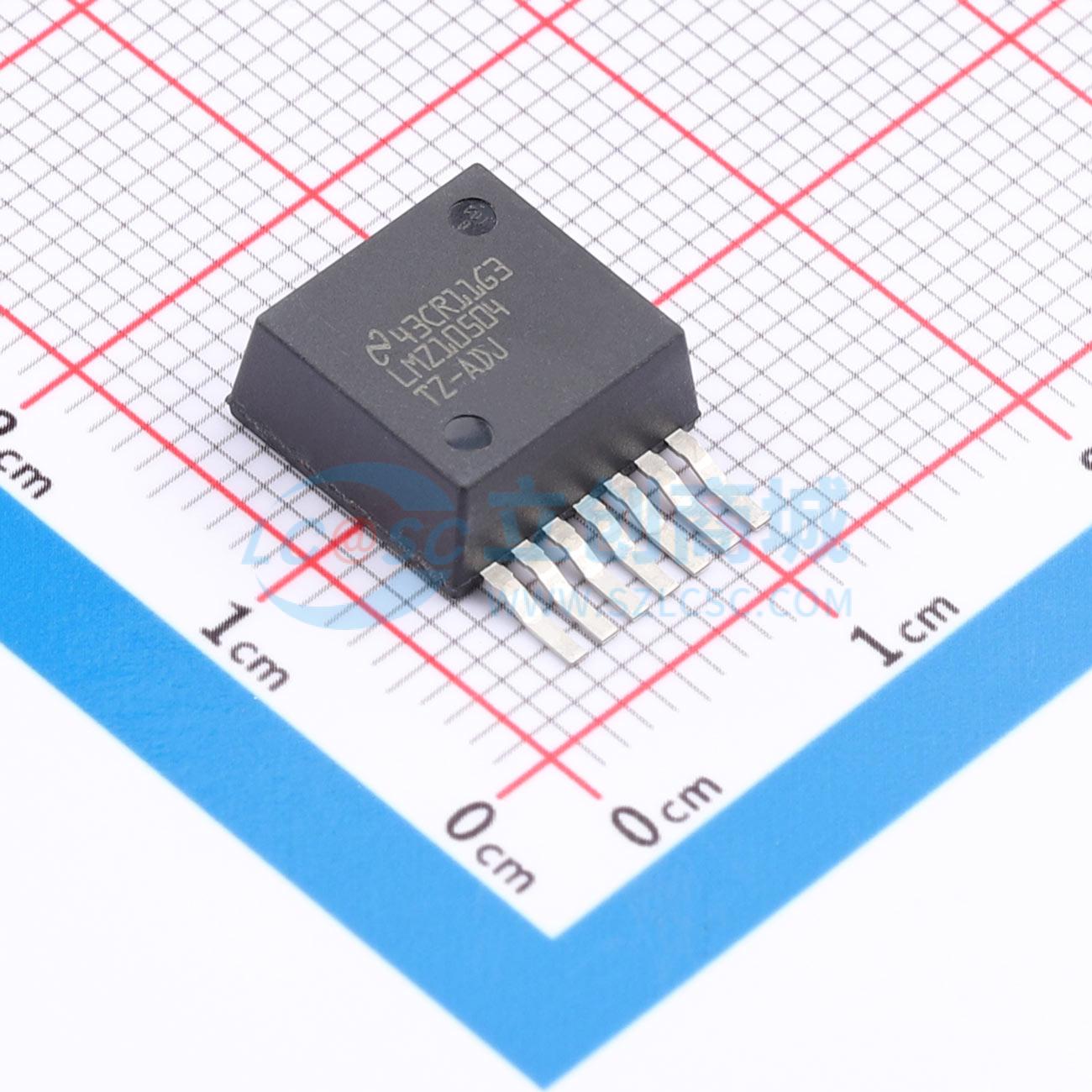

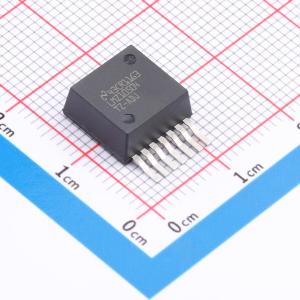

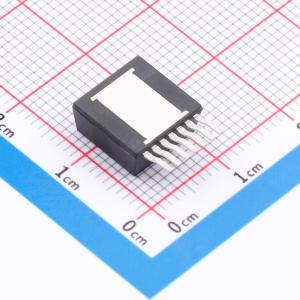

温馨提醒：图片仅供参考，商品以实物为准

LMZ10504TZE-ADJ/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMZ10504 采用引线式表面贴装 TO 封装的 5.5V、4A 电源模块
品牌名称: TI(德州仪器)
商品型号: LMZ10504TZE-ADJ/NOPB
商品编号: C2872785
商品封装: TO-PMOD-7
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

LMZ10504电源模块是一款完整的易用型直流/直流解决方案，可驱动高达4A的负载，并具有出色的电源转换效率、输出电压精度以及线路和负载调节功能。采用创新型封装，可提高散热性能并支持手工或机器焊接。输入电压轨范围为2.95V至5.5V，提供的高精度可调节输出电压低至0.8V。PWM开关的固定频率为1MHz，确保了EMI特性的可预测性。两个外部补偿组件经过调节可设置最快的响应时间，并且允许选用陶瓷输出电容或电解输出电容。外部可编程软启动电容便于控制启动过程。是一款稳定可靠的解决方案，具有以下功能：用于针对过流或短路故障提供保护的无损逐周期峰值电流限制、热关断、输入低压锁定和预偏置启动。

商品特性

集成屏蔽电感器
使用外部软启动、跟踪和精密使能端实现灵活启动排序
针对浪涌电流以及输入UVLO和输出短路等故障提供保护
便于装配和制造的单个外露焊盘和标准引脚分布
与LMZ10503（最大3A/15W）、LMZ10505（最大5A/25W）引脚到引脚兼容
针对WEBENCH®和Power Designer提供全面支持
可在高温环境下运行
效率高达96%，能够有效减少系统产生的热量
经过低辐射发射(EMI)测试，符合EN55022 B类标准（EN 55022:2006、+A1:2007、FCC第15部分B子部分：2007）
通过10V/m辐射抗扰度电磁干扰(EMI)测试标准EN61000 4-3
针对现场可编程门阵列(FPGA)和特定用途集成电路(ASIC)供电的快速瞬态响应

应用领域

从3.3V和5V电源轨到负载点的转换空间受限型应用
噪声敏感型应用（如收发器、医疗设备）

优惠活动

购买数量

(45个/管，最小起订量 1 个)

个

起订量：1 个45个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源模块
	输出通道数	1
	工作电压(Vin)	2.95V~5.5V

	属性	参数值
	输出电压(Vout)	800mV~5V
	输出电流(最大值)	4A
	转换效率	96%
