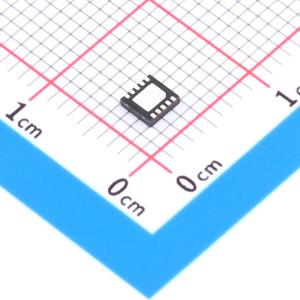

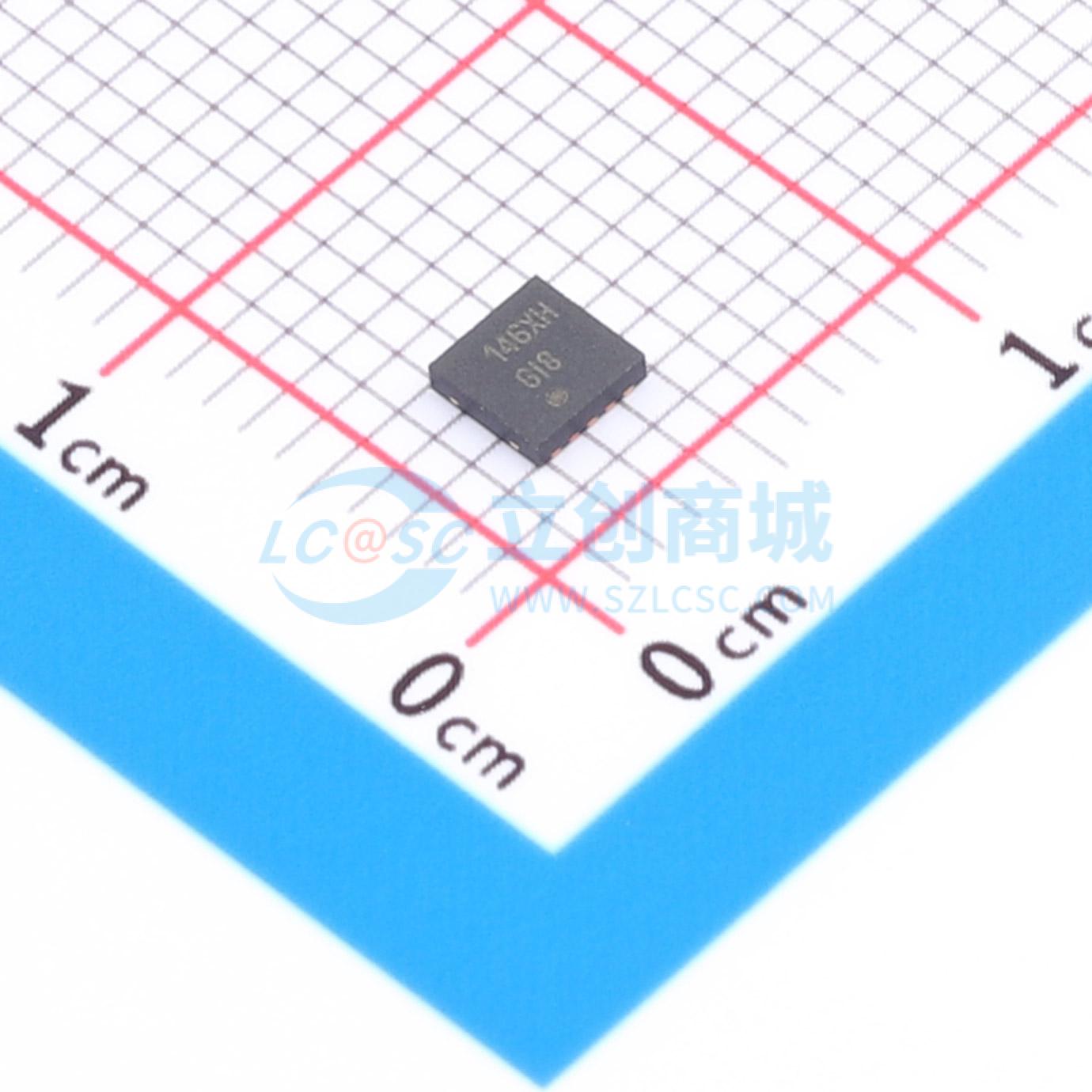

LM48310SD/NOPB
2.6W单声道D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM48310 具有 12dB 固定增益和可同步振荡器的 2.6W 单声道模拟输入 D 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM48310SD/NOPB
- 商品编号
- C2872781
- 商品封装
- SON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.142389克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | 2.6Wx1@4Ω | |
| 总谐波失真+噪声(THD+N) | 0.03% | |
| 静态电流(Iq) | 3.2mA | |
| 信噪比 | 97dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 82dB | |
| 效率 | 88% | |
| 输入通道数 | 1对差分输入 | |
| 功能特性 | ESD保护；无滤波器架构；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 2.4V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
LM48310是一款单电源供电、高效率、无滤波的2.6W单声道D类开关音频放大器。LM48310采用TI的增强发射抑制（E2S）系统，具备独特的正在申请专利的超低EMI扩频PWM架构，可在保留音频质量和效率的同时大幅降低射频发射。E2S系统可延长电池续航，减少外部元器件数量、板卡面积消耗、系统成本，简化设计。LM48310专为满足便携式多媒体设备的需求设计。使用单路5V电源供电时，该器件可向4Ω负载输出2.6W连续输出功率，总谐波失真加噪声(THD+N)小于10%。灵活的电源要求支持2.4V至5.5V供电。LM48310提供两种逻辑可选调制方案:固定频率模式和抑制EMI的扩频模式。E2S系统包含先进的正在申请专利的压摆率控制（ERC）架构，通过最小化器件输出的高频分量进一步降低发射，同时保持高品质音频回放（THD+N = 0.03%）和高效率（η = 88%）。LM48310还具备SYNC_IN输入和SYNC_OUT输出，允许多个器件工作在相同开关频率，消除拍频和任何其他时钟互调引起的干扰。与传统AB类放大器和其他低EMI D类放大器相比，LM48310具备更高的效率。当使用5V电源驱动8Ω扬声器、输出功率为1W时，器件效率为88%。LM48310的增益内部设置为12dB，进一步减少了外部元器件数量。低功耗关断模式可将电源电流消耗降低至0.01μA。先进的带自动恢复的输出短路保护可防止器件在故障条件下损坏。出色的咔嗒声和爆破声抑制消除了上电/断电和关断过程中的可闻瞬态噪声。
商品特性
- 通过FCC B类辐射发射测试，适配20英寸电缆
- E2S系统可在保留音频质量和效率的同时降低EMI
- 带自动恢复的输出短路保护
- 立体声D类工作
- 无需输出滤波器
- 增益内部配置为12dB
- 支持多通道工作的可同步振荡器
- 低功耗关断模式
- 所需外部元器件少
- 咔嗒声和爆破声抑制
- 微功耗关断
- 提供节省空间的WSON封装
应用领域
- 手机
- PDA
- 笔记本电脑
