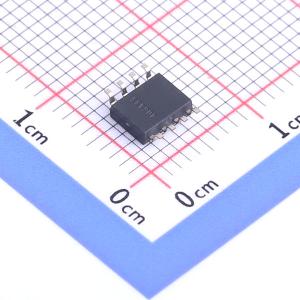

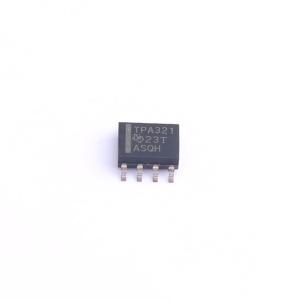

TPA321D

单声道AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA321 700mW 单声道、模拟输入 AB 类音频放大器
品牌名称: TI(德州仪器)
商品型号: TPA321D
商品编号: C2873032
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.175克(g)

商品参数

商品概述

TPA321是一款桥接负载（BTL）音频功率放大器，专为需要内置扬声器的低压应用而开发。在3.3V电源下工作时，TPA321可在整个语音频段内，以低于1%的总谐波失真加噪声（THD+N）向8Ω的BTL负载提供250mW的连续功率。尽管该器件的特性测试频率范围可达20kHz，但其性能针对诸如蜂窝通信等窄带应用进行了优化。在大多数应用中，BTL配置无需在输出端使用外部耦合电容，这对于小型电池供电设备尤为重要。该器件具备关机模式，适用于对功耗敏感的应用，关机时的静态电流为0.15μA。TPA321提供8引脚SOIC表面贴装封装和表面贴装PowerPAD MSOP封装，后者可使电路板空间减少50%，高度降低40%。

商品特性

针对3.3V和5V工作条件进行全面规格定义
宽电源兼容性：2.5V - 5.5V
RL = 8Ω时的输出功率：VDD = 5V时为350mW；VDD = 3.3V时为250mW
关机模式下的超低电源电流：0.15μA
热保护和短路保护
表面贴装封装 - SOIC - PowerPAD MSOP

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	单声道
	输出功率	700mWx1@8Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	1%

	属性	参数值
	静态电流(Iq)	1.5mA
	工作温度	-40℃~+85℃
	输入类型	差分
	电源纹波抑制比(PSRR)	78dB
	输入通道数	1对差分输入
