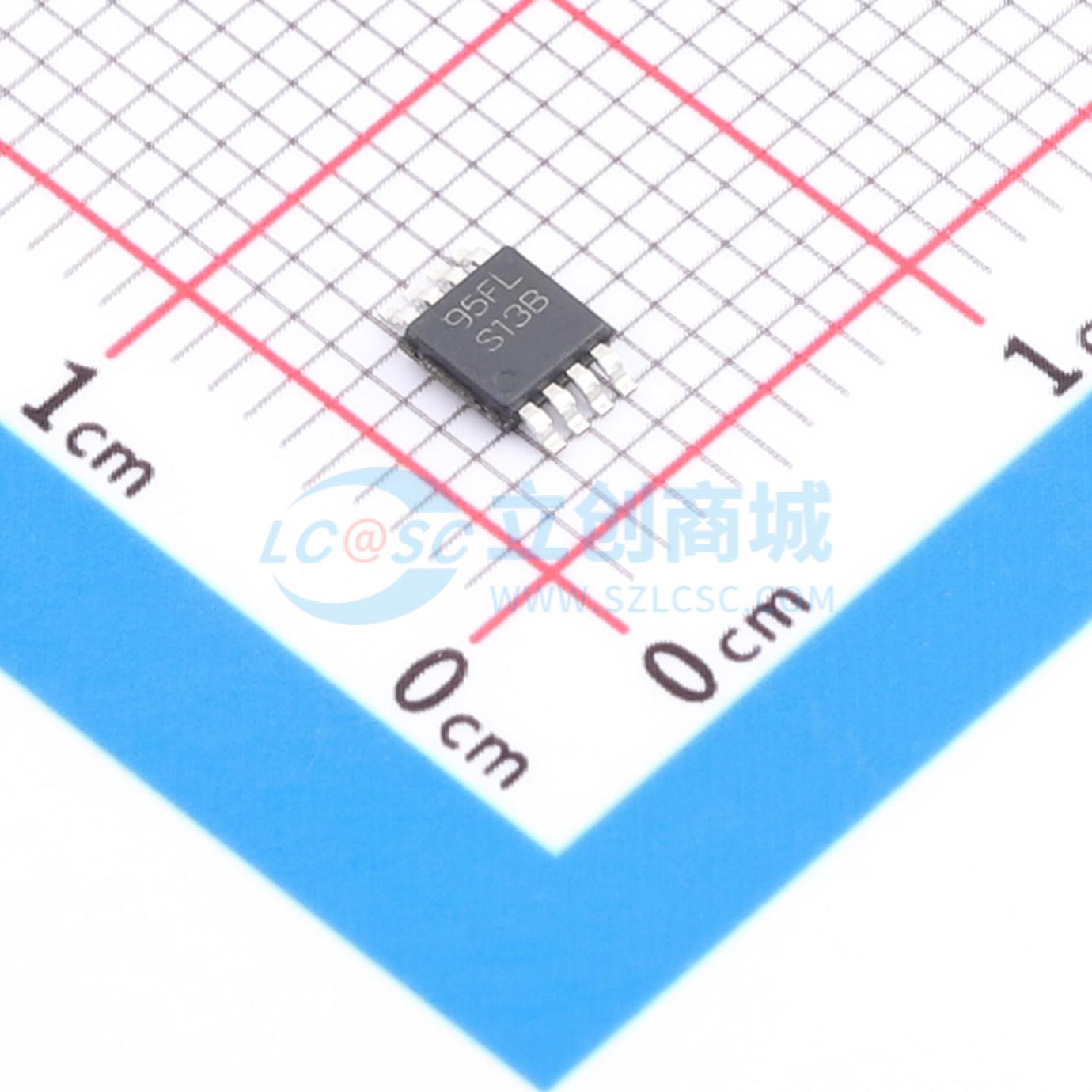

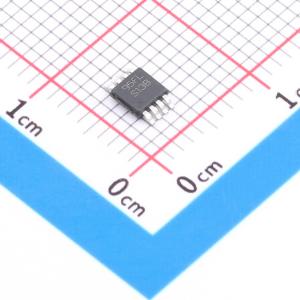

LM3477MMX/NOPB
升降压型 2.97V~35V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3477 用于开关稳压器的高效高侧 N 通道控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3477MMX/NOPB
- 商品编号
- C2873047
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型；升降压型 | |
| 工作电压 | 2.97V~35V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LM3477/A 是一种高边N沟道MOSFET开关稳压器控制器。它可以用于需要高边MOSFET的拓扑结构，如降压、反相（升降压）和Zeta稳压器。LM3477/A 的内部推挽驱动器使其能够与各种MOSFET兼容。此外，宽输入电压范围、使用分立功率元件以及可调电流限制使得LM3477/A 可以针对多种应用进行优化。
LM3477/A 采用500kHz的高开关频率来减小整体解决方案的尺寸。电流模式控制只需要一个电阻和电容来进行频率补偿。电流模式架构还提供了出色的线性和负载调节性能，并且具有逐周期电流限制功能。5μA的关断状态可以用于节省功耗并实现电源排序。其他特性包括内部软启动和输出过电压保护。内部软启动减少了浪涌电流。过电压保护是一种安全特性，确保输出电压保持在规定范围内。
LM3477A 与 LM3477 类似。两者之间的主要区别在于设备进入滞回模式的阈值点。LM3477A 的滞回阈值是LM3477的三分之一。
应用领域
- 本地电压调节
- 分布式电源
- 笔记本和掌上电脑
- 网络家电
- 打印机和办公自动化
- 电池供电设备
- 电缆调制解调器
- 充电器
