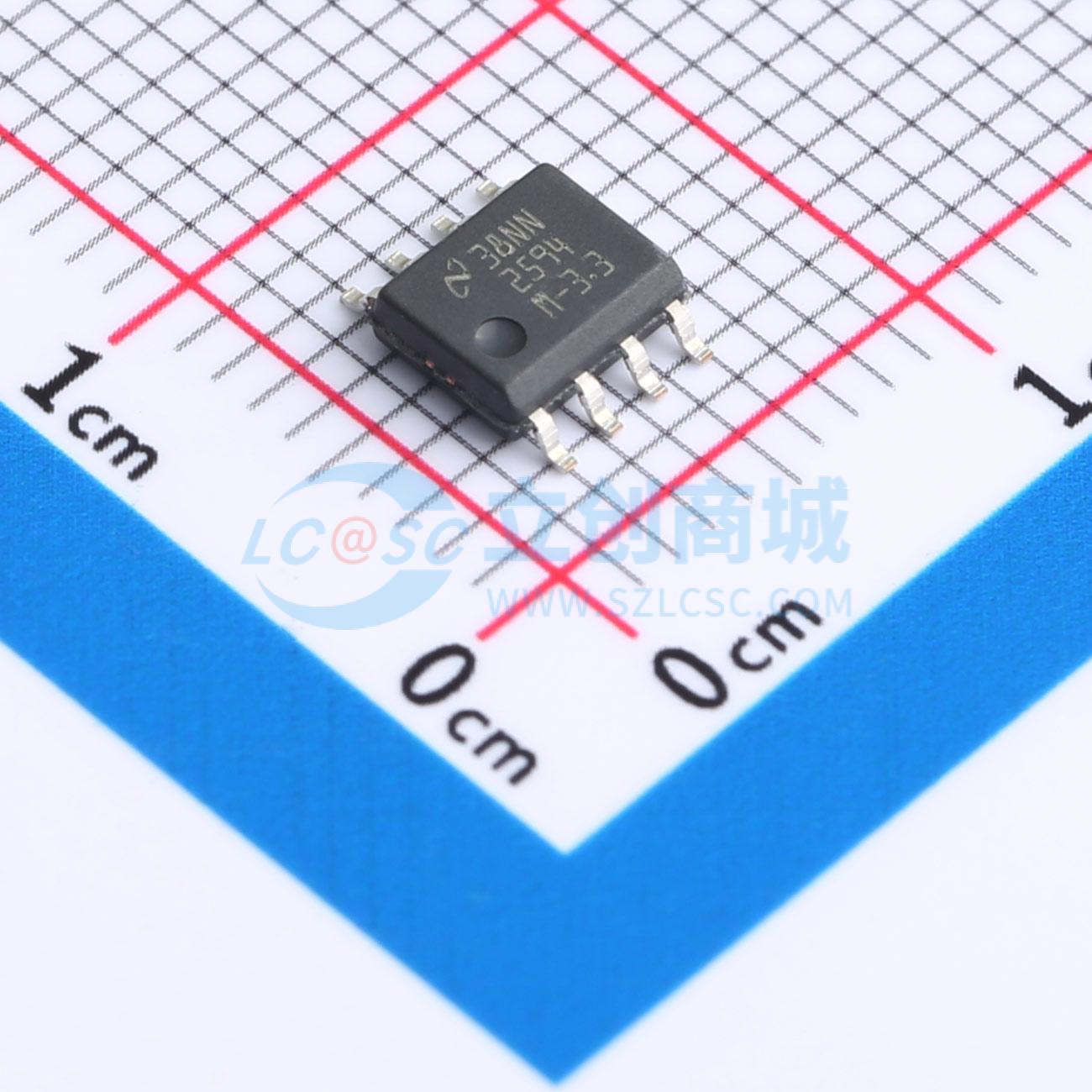

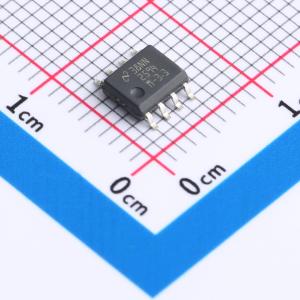

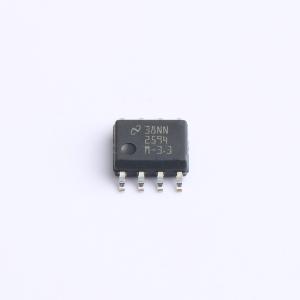

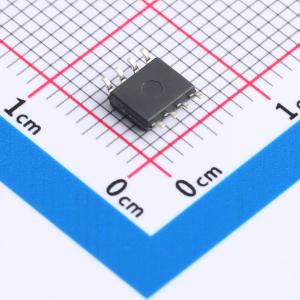

LM2594M-3.3/NOPB

LM2594xx 系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动 0.5 A 负载，具备出色的线性和负载调节能力。这些器件提供 3.3 V、5 V、12 V 固定输出电压版本以及可调输出版本，采用 8 引脚 PDIP 和 8 引脚表面贴装 SOIC 封装。 这些稳压器所需的外部元件数量最少，使用简单，具有内部频率补偿、固定频率振荡器以及改进的线性和负载调节规格。 多家不同制造商提供一系列标准电感（包括通孔和表面贴装类型），这些电感针对与 LM2594xx 系列配合使用进行了优化。这一特性极大地简化了开关模式电源的设计。 其他特性包括：在所有输入电压和输出负载条件下，输出电压保证 ±4% 的容差，振荡器频率保证 ±15% 的容差。具备外部关断功能，典型待机电流为 85 μA。自保护特性包括为输出开关提供两级降频限流功能，以及在故障条件下实现过温关断以提供全面保护。 LM2594HV 适用于需要高达 60 V 输入电压的应用。

• 新产品上市：LMR36506 3 V 至 65 V
• 0.6 A 超小型同步降压转换器
• 3.3 V、5 V、12 V 及可调输出版本
• 可调版本输出电压范围：1.2 V 至 37 V（HV 版本为 57 V），在电压和负载条件下最大误差为 ±4%
• 提供 8 引脚表面贴装 SOIC 和 8 引脚 PDIP 封装
• 保证 0.5 A 输出电流
• 输入电压范围高达 60 V
• 仅需四个外部元件
• 150 kHz 固定频率内部振荡器
• TTL 关断能力
• 低功耗待机模式，典型静态电流 IQ 为 85 μA
• 高效率
• 使用现成的标准电感
• 热关断和限流保护
• 使用 LM2594HV 启动 WEBENCH 设计

• 简单高效的降压（buck）稳压器
• 线性稳压器的高效预稳压器
• 板载开关稳压器
• 正到负转换器
