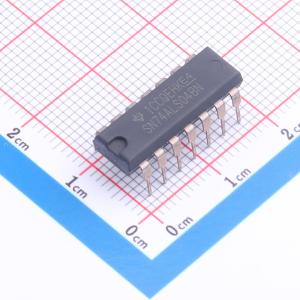

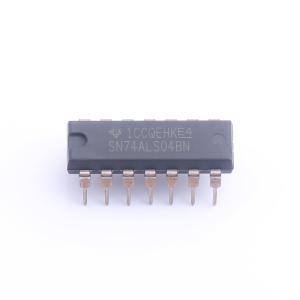

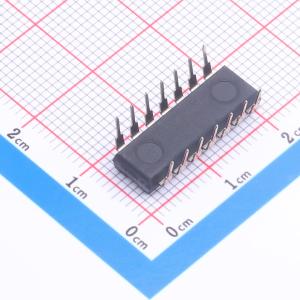

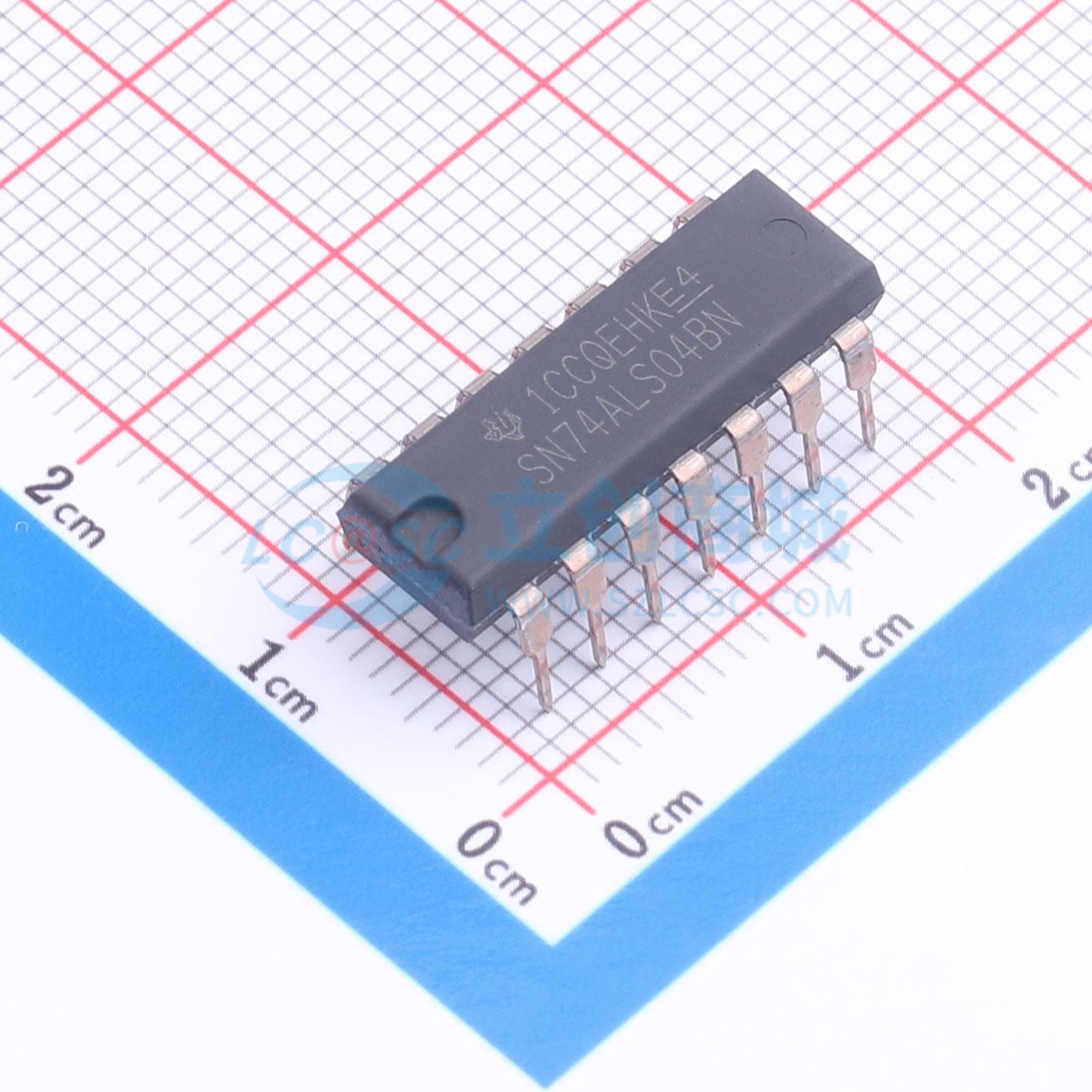

SN74ALS04BN
SN74ALS04BN
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALS04B 6 通道、4.5V 至 5.5V 双极反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALS04BN
- 商品编号
- C2872301
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 23.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 4.5V~5.5V | |
| 通道数 | 6 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出低电平(VOL) | 350mV~500mV | |
| 传播延迟(tpd) | 11ns@5V,50pF | |
| 系列 | 74ALS | |
| 工作温度 | 0℃~+70℃ |
商品概述
该器件为六反相器器件，包含六个独立反相单元，实现布尔函数Y=非A，提供多种封装选项，不同型号对应不同的工作温度范围。
商品特性
- 包含六个独立反相器，实现Y=非A的布尔逻辑功能
- 提供多种封装规格：塑料小外形D封装、陶瓷芯片载体FK封装、标准塑料N 300密耳双列直插封装、陶瓷J 300密耳双列直插封装
- 覆盖型号包括SN54ALS04B、SN54AS04、SN74ALS04B、SN74AS04
- SN54ALS04B、SN54AS04工作温度范围为-55℃至125℃，SN74ALS04B、SN74AS04工作温度范围为0℃至70℃
- 最大额定参数：电源电压VCC为7V，输入电压V1为7V，存储温度范围为-65℃至150℃
- 典型参数测试标准条件为VCC=5V，环境温度TA=25℃
