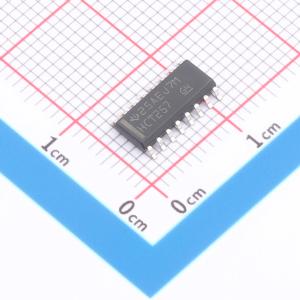

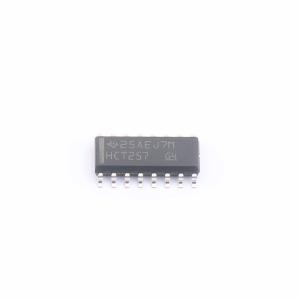

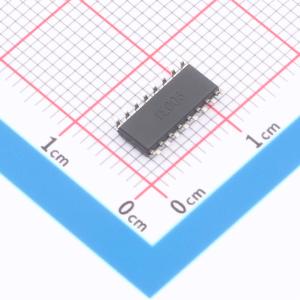

SN74HCT257DR
SN74HCT257DR
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT257 具有三态输出的四通道 2 线至 1 线数据选择器/多路复用器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT257DR
- 商品编号
- C2872319
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1.4852克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | - | |
| 灌电流(IOL) | 6mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 27ns@5.5V,50pF | |
| 静态电流(Iq) | 8uA | |
| 功能特性 | - |
商品概述
'HCT257 器件被设计用于在总线组织系统中从4位数据源到4条输出数据线的信号多路复用。当输出使能（OE）输入处于高逻辑电平时，三态输出不会加载数据线。为了确保在上电或断电期间保持高阻态，应通过一个上拉电阻将OE连接至VCC；该电阻的最小值由驱动器的电流吸收能力决定。
应用领域
- 在高性能系统中提供来自多个源的总线接口
- 在总线组织系统中将来自4位数据源的信号多路复用到4条输出数据线上
