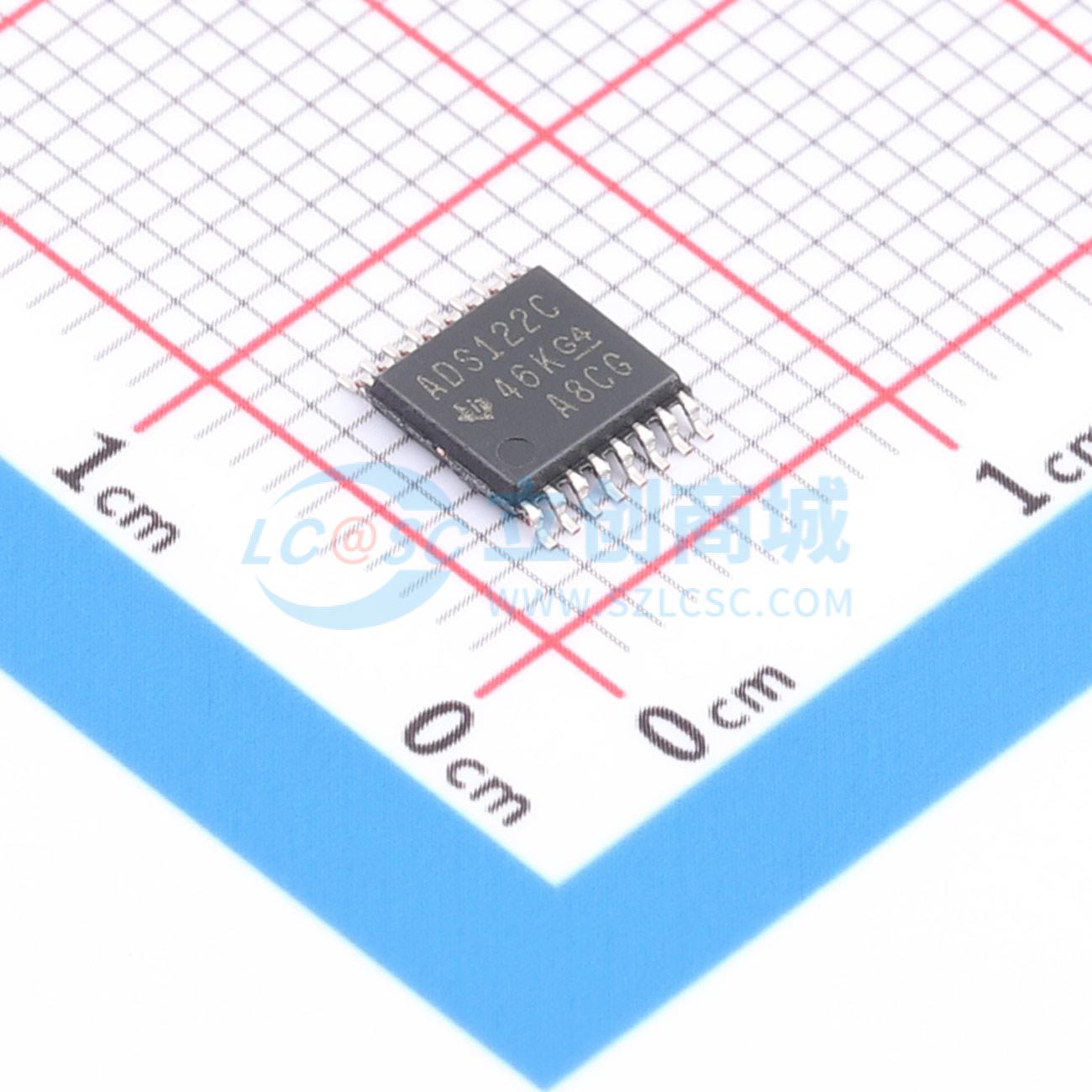

温馨提醒：图片仅供参考，商品以实物为准
ADS122C04IPWR
具有I²C接口的24位4通道2kSPS△-∑ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS122C04 具有 PGA、VREF、2 个 IDAC 和 I2C 接口的 24 位 2kSPS 4 通道低功耗小型 Δ-Σ ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS122C04IPWR
- 商品编号
- C2872338
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 2kHz | |
| 通道数 | 2 | |
| 工作电压 | 2.3V~5.5V | |
| 接口类型 | I2C | |
| 差分输入 | 是 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+125℃ | |
| 时钟/振荡器 | 内置 |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 2.048MHz；1.024MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 330Hz；660Hz；600Hz；350Hz；2kHz；1.2kHz；40Hz；180Hz；1kHz；90Hz | |
| 静态电流 | 3uA | |
| 全量程范围(FSR) | 2.048V |
商品概述
ADS122C04是一款24位精密模数转换器(ADC)，集成了多种特性，能够降低系统成本并减少小型传感器信号测量应用中的组件数量。该器件具有通过灵活的输入多路复用器(MUX)实现的两个差分输入或四个单端输入、一个低噪声可编程增益放大器(PGA)、两个可编程激励电流源、一个电压基准、一个振荡器以及一个精密温度传感器。 此器件能够以高达2000次/秒(SPS)采样数据速率执行转换，并且能够在单周期内稳定。针对噪声环境中的工业应用，当采样频率为20SPS时，数字滤波器可同时提供50Hz和60Hz抑制。内部PGA提供高达128的增益。此PGA使得ADS122C04非常适合可测量小传感器信号的应用，例如电阻式温度检测器(RTD)、热电偶、热敏电阻和阻性桥式传感器。 ADS122C04具有一个与I²C兼容的2线接口，支持高达1Mbps的I²C总线速度。可通过两个地址引脚为器件选择16个不同的I²C地址。 ADS122C04采用无引线的16引脚WQFN或16引脚TSSOP封装，额定工作温度范围为 -40°C至 +125°C。
商品特性
- 电流消耗低至315μA（典型值）
- 宽电源电压范围：2.3V至5.5V
- 可编程增益：1至128
- 可编程数据速率：高达2kSPS
- 高达20位的有效分辨率
- 采用单周期稳定数字滤波器，在20SPS时实现同步50Hz和60Hz抑制
- 两个差分输入或四个单端输入
- 双匹配可编程电流源：10μA至1.5mA
- 集成2.048V基准电压：漂移5ppm/°C（典型值）
- 集成2%精准振荡器
- 集成温度传感器：精度0.5°C（典型值）
- 与I²C兼容的接口
- 支持的I²C总线速度模式：标准模式、快速模式、超快速模式
- 16引脚可配置I²C地址
- 封装：3.00mm×3.0mm×0.75mm QFN
应用领域
- 现场发送器：温度、压力、应变、流量
- 可编程逻辑控制器(PLC)和分布式控制系统(DCS)
- 模拟输入模块
- 温度控制器
- 热量计
- 患者监护系统：体温、血压
