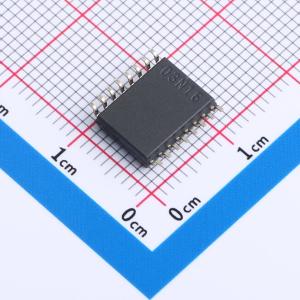

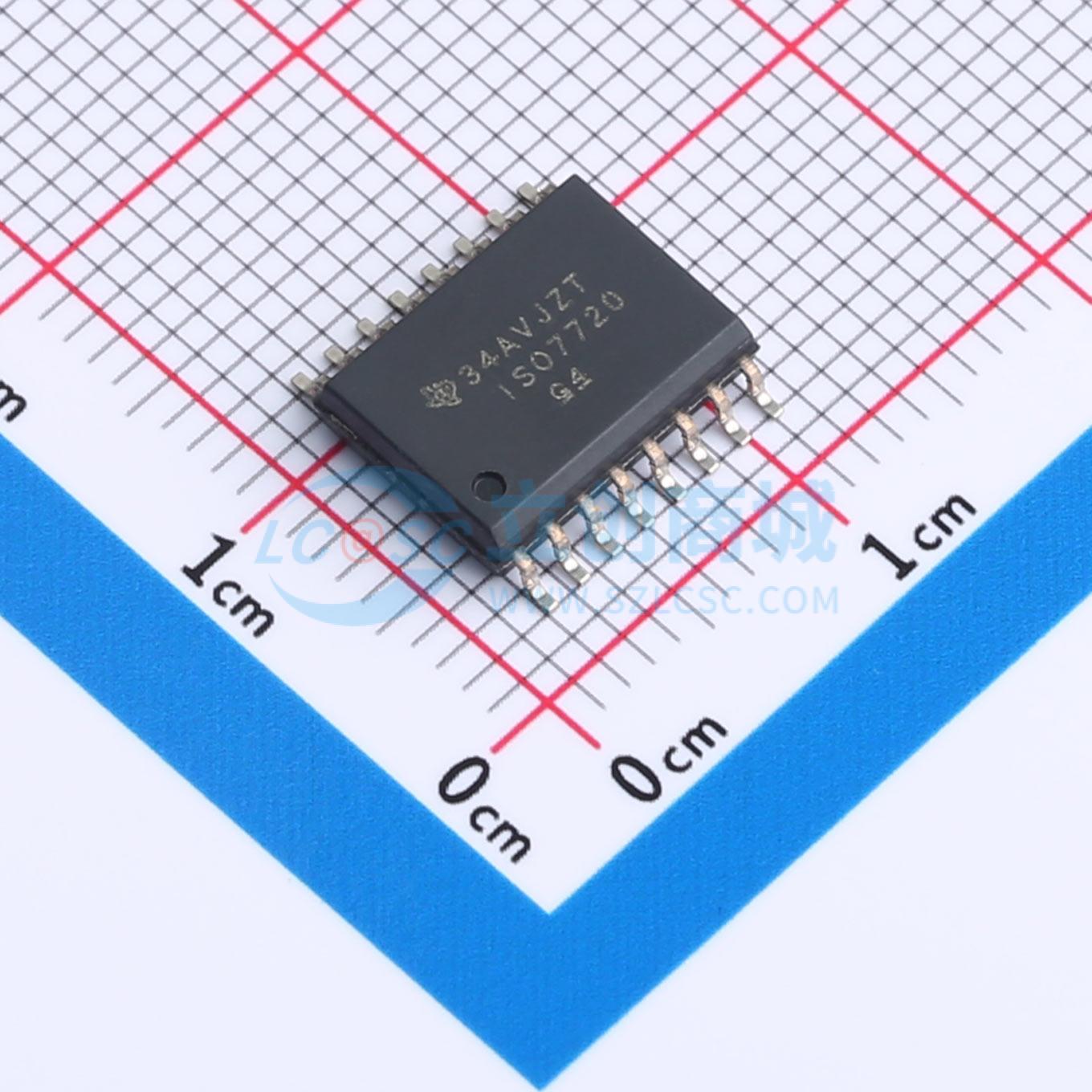

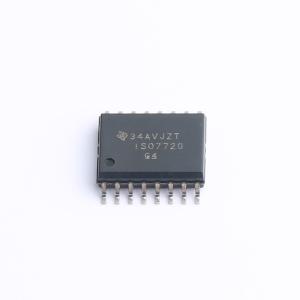

ISO7720DWR

ISO772x 器件是一款高性能双通道数字隔离器，可提供符合UL 1577 标准的 5000V_RMS（DW 和 DWV 封装）和 3000V_RMS（D 封装）隔离额定值。这些器件还通过了VDE、TUV、CSA 和 CQC 认证。 在隔离互补金属氧化物半导体(CMOS) 或者低电压互补金属氧化物半导体(LVCMOS) 数字I/O 的同时，ISO772x 器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅(SiO₂) 绝缘隔栅分开的逻辑输入和输出缓冲器。ISO7720 器件具有两条同向通道，而ISO7721 器件具有两条反向通道。如果输入功率或信号出现损失，不带后缀F 的器件默认输出高电平，带后缀F 的器件默认输出低电平。 与隔离式电源一起使用时，这些器件有助于防止数据总线或者其他电路上的噪声电流进入本地接地并且干扰或损坏敏感电路。凭借创新型芯片设计和布线技术，ISO772x 器件的电磁兼容性得到了显著增强，可缓解系统级ESD、EFT 和浪涌问题并符合辐射标准。ISO772x 系列器件可提供16 引脚SOIC 宽体(DW)、8 引脚SOIC 宽体(DWV) 和8 引脚SOIC 窄体(D) 封装。

• 信号传输速率：高达100Mbps
• 宽电源电压范围：2.25V 至5.5V
• 2.25V 至5.5V 电平转换
• 默认输出高电平和低电平选项
• 宽温度范围： -55°C 至 +125°C
• 低功耗，1Mbps 时每通道的电流典型值为 1.7mA
• 低传播延迟：典型值为11ns（由5V 电源供电）
• 高CMTI： ±100kV/μs（典型值）
• 优异的电磁兼容性(EMC)
• 系统级ESD、EFT 和浪涌抗扰性
• 低辐射
• 隔离栅寿命： >40 年
• 宽体SOIC（DW - 16 和DWV - 8）和窄体SOIC (D - 8) 封装选项
• 安全相关认证：符合DIN V VDE V 0884 - 11:2017 - 01 标准的VDE 增强型绝缘
• 符合UL 1577 的 5000V_RMS（DW 和DWV）和3000V_RMS (D) 隔离额定值
• 符合IEC 60950 - 1、IEC 62368 - 1、IEC 61010 - 1 和IEC 60601 - 1 终端设备标准的CSA 认证
• 符合GB4943.1 - 2011 的CQC 认证
• 符合EN 60950 - 1 和EN 61010 - 1 的TUV 认证
• DWV 封装认证已提上日程，所有其他认证均已完成

• 工业自动化
• 混合动力电动汽车
• 电机控制
• 电源
• 光伏逆变器
• 医疗设备
